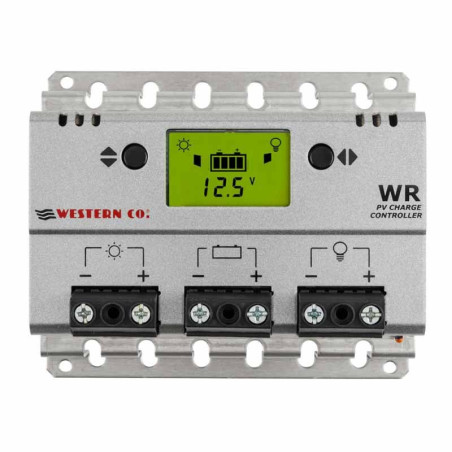

WR20 - Régulateur de charge PWM Western Co. de 20A avec affichage
Le WR20 est un régulateur de charge PWM qui peut être utilisé dans de petites ou grandes installations pour un usage domestique, industriel ou dans des installations de télécommunications.
Il contrôle le courant du module photovoltaïque avec la technique appelée PWM et contrôle la décharge de la batterie en déconnectant la charge en cas de décharge profonde de la batterie.
La charge peut être activée selon différents programmes sélectionnables par l'utilisateur : charge toujours allumée, charge allumée seulement le jour, charge allumée seulement la nuit, charge allumée seulement la nuit configurable pour un nombre d'heures compris entre 1 et 16.
Fabriqué en Italie - 5 ans de garantie
Les différents programmes de gestion de charge font du WR/20 la solution complète dans de nombreuses applications photovoltaïques ; par exemple, pour alimenter des caméras qui doivent fonctionner uniquement le jour, ou pour alimenter des clignotants ou des signalisations routières qui doivent fonctionner uniquement la nuit, ou pour alimenter des systèmes d'éclairage qui doivent fonctionner pendant un certain nombre d'heures par nuit.
Le WR/20 détecte l'état jour/nuit en fonction de la tension du module ; il n'est donc pas nécessaire de connecter d'autres capteurs au régulateur.
La tension de charge est compensée en température afin de charger les batteries même dans des conditions de température extrêmes (de -10 à 60 °C) sans compromettre leur durée de vie.
Des programmes de charge peuvent être configurés pour des batteries étanches/gel (SEAL) ou pour des batteries à acide libre (FLOOD).
Le circuit est entièrement réalisé avec des composants à l'état solide (MOSFET) ; par conséquent, par rapport à des produits similaires réalisés avec des composants électromécaniques, nous garantissons une plus grande fiabilité dans le temps.
Le circuit dispose des protections suivantes : Inversion de polarité de la batterie : si les bornes de la batterie sont inversées, le WR20 n'alimente pas la charge, désactive la charge de la batterie et signale une erreur à l'opérateur.
Courant inverse sur le module photovoltaïque : pendant la nuit, lorsque le module photovoltaïque ne produit pas de courant, le régulateur WR/20 a un diode de blocage interne qui évite la décharge de la batterie vers le module photovoltaïque.
Low-battery : Lorsque la tension de la batterie descend en dessous du seuil Vlb (configurable par l'utilisateur), le WR/20 coupe l'alimentation sur sa sortie LOAD afin de protéger la batterie contre des décharges profondes.
Court-circuit sur la charge : si le courant sur la charge dépasse la valeur nominale de 20,0A pendant plus de 0,5 secondes, le régulateur déconnecte la charge.
Surchauffe : lorsque la température interne dépasse 80°C, à la fois le module PV et la charge sont déconnectés afin d'éviter que la surchauffe excessive entraîne la rupture du circuit.
Surcharge du module PV : si le courant du module dépasse la valeur maximale autorisée, la recharge est désactivée pour protéger le circuit interne.
CARACTÉRISTIQUES GÉNÉRALES
• Type de batterie Pb-AGM/GEL et Pb acide libre configurable
• Auto-reconnaissance de la tension de la batterie 12V/24V
• Charge de type PWM avec tension de charge compensée en température
• Diode de blocage intégrée
• Courant max du module PV 20A
• Puissance max du module PV 280W @12V et 560W @24V
• Courant max de la charge 20A
• Protection de la batterie contre les décharges profondes avec seuil de tension configurable
• Protection contre les surcharges/courts-circuits
• Protection contre l'inversion de polarité de la batterie avec signalisation en cas d'erreur
• Boîtier en acier peint et aluminium
• Bornes 10 mm²
• Affichage avec visualisation : - tension de la batterie - courant de charge - courant sur la charge - énergie produite par le module - énergie fournie à la charge
