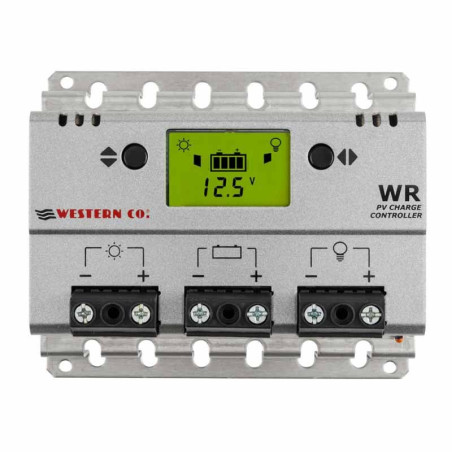

Régulateur de charge PWM Western Co. de 10A avec affichage WR10
Le WR10 est un régulateur de charge pour modules photovoltaïques destiné aux batteries électriques, qui peut être utilisé dans des installations petites ou grandes pour un usage domestique, industriel ou dans des installations de télécommunications.
Il contrôle le courant du module photovoltaïque avec la technique appelée PWM et contrôle la décharge de la batterie en déconnectant la charge en cas de décharge profonde de la batterie.
Fabriqué en Italie - 5 ans de garantie
Grâce au régulateur de charge WR10 de Western Co., la charge peut être activée selon différents programmes sélectionnables par l'utilisateur : charge toujours allumée, charge allumée seulement le jour, charge allumée seulement la nuit, charge allumée seulement la nuit configurable pour un nombre d'heures compris entre 1 et 16.
Les différents programmes de gestion de charge rendent le WR10 la solution complète dans de nombreuses applications photovoltaïques, par exemple pour alimenter des caméras qui doivent fonctionner seulement le jour, ou pour alimenter des clignotants ou des signaux routiers qui doivent fonctionner seulement la nuit, ou pour alimenter des systèmes d'éclairage avec un fonctionnement pour un nombre déterminé d'heures par nuit.
Le WR10 détecte l'état jour/nuit en fonction de la tension du module, il n'est donc pas nécessaire de connecter d'autres capteurs au régulateur.
La tension de recharge est compensée en température afin de charger les batteries même dans des conditions de température extrêmes (de -10 à 60 °C) sans compromettre leur durée de vie.
Il est possible de programmer des charges pour batteries étanches/gel (SEAL) ou pour batteries à acide libre (FLOOD).
Le circuit dispose des protections suivantes : Inversion de polarité de la batterie : si les bornes de la batterie sont inversées, le WR10 n'alimente pas la charge, désactive la charge de la batterie et signale une erreur à l'opérateur.
Courant inverse sur le module photovoltaïque : pendant la nuit, lorsque le module photovoltaïque ne produit pas de courant, le régulateur WR/10 possède en interne une diode de blocage qui empêche la décharge de la batterie vers le module photovoltaïque.
Batterie faible : Lorsque la tension de la batterie descend en dessous du seuil Vlb (réglable par l'utilisateur), le WR/10 coupe l'alimentation sur sa sortie LOAD afin de protéger la batterie des décharges profondes.
Court-circuit sur la charge : si le courant sur la charge dépasse la valeur nominale de 10,0A pendant plus de 0,5 seconde, le régulateur déconnecte la charge.
Surchauffe : lorsque la température interne dépasse 80°C, le module PV ainsi que la charge sont déconnectés pour éviter que la surchauffe excessive ne provoque la rupture du circuit.
Surcharge du module PV : si le courant du module dépasse la valeur maximale autorisée, la charge est désactivée pour protéger le circuit interne.
CARACTÉRISTIQUES GÉNÉRALES
• Type de batterie Pb-AGM/GEL et Pb acide libre configurable
• Auto-reconnaissance de la tension de la batterie 12V ou 24V
• Recharge de type PWM avec tension de recharge compensée en température
• Diode de blocage intégrée
• Courant max du module PV 10A
• Puissance max du module PV 160W @12V et 320W @24V
• Courant max de la charge 10A
• Protection de la batterie contre les décharges profondes avec seuil de tension configurable
• Protection contre les surcharges/court-circuits
• Protection contre l'inversion de polarité de la batterie avec signalisation en cas d'erreur
• Boîtier en acier peint et aluminium
• Bornes pour câbles jusqu'à 10 mm²
• Affichage avec visualisation : - tension de la batterie - courant de recharge - courant sur la charge - énergie produite par le module - énergie délivrée à la charge
