S500 B

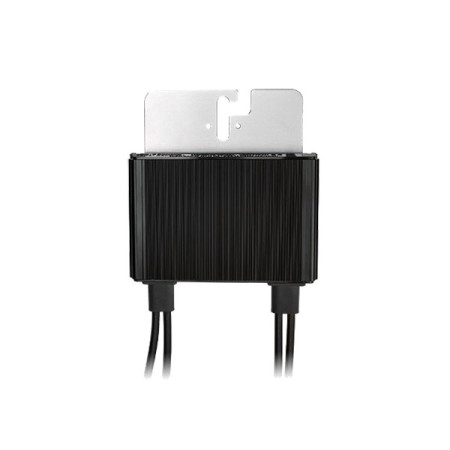

Optimiseur de puissance SolarEdge S500B pour modules photovoltaïques jusqu’à 500 W nominaux, portés à 650 W sur les installations postérieures au 1° avril 2024.
Il s’agit de la version à haute tension de la série S : Voc maximale 125 Vdc, MPPT 12,5-105 V, sortie jusqu’à 80 V. Permet des chaînes minimales de 6 modules sur les onduleurs monophasés. Connecteurs MC4, IP68, garantie 25 ans.
Le optimiseur de puissance SolarEdge S500B est la variante à haute tension d’entrée de la série S. Il accepte des modules jusqu’à 500 W nominaux — 650 W sur les installations postérieures au 1er avril 2024 — mais la donnée qui le distingue vraiment de son équivalent S500 est la tension maximale absolue en entrée de 125 Vdc, contre 60 Vdc pour le modèle de base.
À quoi sert réellement une Voc de 125 V
Le dimensionnement d’un optimiseur se fait sur la tension à circuit ouvert du module à la température minimale de conception, et non sur la valeur STC à 25 °C. Un matin d’hiver à -10 °C, la Voc d’un module augmente typiquement de 10-12% par rapport à la donnée nominale : un module de 500-550 W au format 132 cellules, qui annonce 45-50 V à 25 °C, peut frôler ou dépasser 60 V. Avec le S500, ce module serait hors spécifications ; avec le S500B, la marge est importante.
La fenêtre MPPT 12,5-105 V en fait en outre l’optimiseur adapté aux modules à haute tension et aux formats non standard, y compris les bifaciaux avec un gain arrière significatif. En contrepartie, il faut tenir compte d’un détail thermique : le déclassement de puissance intervient déjà au-delà de +75 °C ambiants, contre +85 °C pour S440 et S500. Sur des couvertures métalliques sombres sans lame d’air ventilée, c’est une différence à prendre en considération.
Chaînes courtes : l’avantage de conception le moins connu
Sur les onduleurs monophasés SolarEdge Home Wave et Home Hub, le S500B permet des chaînes à partir d’un minimum de 6 optimiseurs, contre 8 requis avec S440 et S500. Sur les Short String triphasés, le minimum est de 8, et sur les triphasés 230/400 V, il est de 14. C’est la raison pour laquelle il est choisi sur de petits pans de toiture, des toits très fragmentés ou des interventions où une portion de couverture accueille peu de modules : avec la série de base, ces chaînes ne démarreraient pas.
Spécifications techniques SolarEdge S500B
| Puissance CC nominale en entrée | 500 W (650 W pour les installations après le 01/04/2024) |
| Tension maximale absolue en entrée (Voc) | 125 Vdc |
| Plage de fonctionnement MPPT | 12,5 – 105 Vdc |
| Courant continu maximal en entrée | 15 A |
| Isc maximale du module raccordé | 16,5 A avec onduleur Home Hub — 15 A avec les autres onduleurs SolarEdge |
| Rendement maximal / pondéré | 99,5% / 98,6% |
| Courant / tension maximale en sortie | 15 A / 80 Vdc |
| Tension de sécurité en veille | 1 ± 0,1 Vdc par optimiseur |
| Tension maximale du système | 1000 Vdc |
| Longueur de chaîne (onduleur monophasé) | Minimum 6 — maximum 25 optimiseurs |
| Connecteurs et câbles | MC4 — entrée 0,1 m, sortie (+) 2,3 m / (−) 0,1 m |
| Dimensions | 129 × 155 × 30 mm avec bride plate (version -1GM4MRM) — 129 × 165 × 45 mm avec bride courbe (version -1GM4MBM) |
| Poids | 720-790 g selon la bride |
| Indice de protection | IP68 — humidité relative 0-100% |
| Température de fonctionnement | -40 °C / +85 °C (déclassement au-delà de +75 °C) |
| Conformité | IEC 62109-1 classe II, IEC 61000-6-2/6-3, CISPR 11, EN 55011, UL 94 V-0, RoHS |
| Sécurité incendie | VDE-AR-E 2100-712:2018-12 |
| Garantie | 25 ans |
Le S500B existe en deux versions mécaniques : -1GM4MRM avec bride plate et -1GM4MBM avec bride courbe. Électriquement, elles sont identiques ; seul le système de fixation au cadre du module change. Si vous avez une contrainte de montage spécifique, signalez-le-nous au moment de la commande.
Questions fréquentes
Quand est-il préférable d’utiliser le S500B plutôt que le S500 ?
Dans deux cas. Premièrement : lorsque la Voc du module à la température minimale de conception s’approche de 60 V ou les dépasse, typiquement avec des modules au format 132 cellules ou à haute tension. Deuxièmement : lorsque la disposition impose des chaînes courtes, car le S500B démarre à partir de 6 optimiseurs au lieu de 8 sur les onduleurs monophasés. Si aucune de ces deux conditions ne s’applique, le S500 fait le même travail à un coût inférieur.
Puis-je installer S500B et S500 dans la même chaîne ?
Ils appartiennent tous deux à la série S et donc, techniquement, à la même famille, mais ils ont des fenêtres de fonctionnement et des tensions de sortie différentes : 60 V pour le S500 et 80 V pour le S500B. Une configuration mixte doit toujours être vérifiée avec l’outil de conception SolarEdge avant la commande. Il est en revanche explicitement interdit de mélanger la série S et la série P dans la même chaîne dans les nouvelles installations.
Quelle est la différence entre les versions -1GM4MRM et -1GM4MBM ?
Uniquement la bride de fixation : plate sur la version RM, courbe sur la version BM. Les caractéristiques électriques sont identiques. La bride courbe est conçue pour les profils de cadre sur lesquels la fixation plate ne repose pas correctement. Si vous remplacez une pièce sur une installation existante, il est préférable de commander la même version que celle déjà installée, afin de ne pas devoir intervenir sur la fixation.
Le déclassement à +75 °C est-il un problème en Italie ?
Il s’agit de la température ambiante mesurée derrière le module, et non de la température de l’air. Lors d’une journée estivale dans le Centre-Sud, sur une couverture en tôle sombre et avec un optimiseur monté au contact, ces valeurs peuvent être atteintes aux heures centrales. La conséquence est une réduction temporaire de la puissance, et non une panne. Un montage qui laisse circuler l’air derrière le module résout en pratique le problème.
Le S500B convient-il aussi aux modules de 600 W ?
Sur les installations postérieures au 1er avril 2024, la puissance nominale en entrée admise passe à 650 W, donc oui, un module de 600 W est compatible. Les deux vraies limites restent à respecter : Voc maximale 125 V à la température minimale de conception et Isc du module dans la limite de 16,5 A avec onduleur Home Hub ou 15 A avec les autres. Pour les installations antérieures à cette date, la limite reste 500 W.
