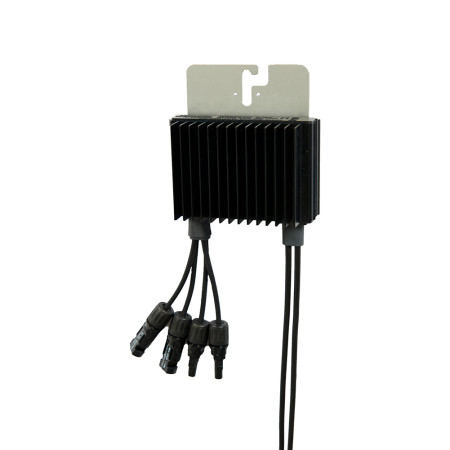

Optimiseur SolarEdge P601 600W MC4
Optimiseur de puissance SolarEdge P601-4RM4MBN pour un module photovoltaïque haute puissance jusqu'à 600 W, avec suivi MPPT module par module et un rendement maximal de 99,5%.
Connecteurs MC4, indice de protection IP68 et coupure automatique de la tension au niveau du module pour la sécurité des installateurs et des pompiers. Garantie 25 ans.
L'optimiseur de puissance SolarEdge P601-4RM4MBN est un dispositif CC/CC de 600 W conçu pour être associé à un seul module photovoltaïque haute puissance et à un onduleur SolarEdge. Il assure le suivi MPPT au niveau du module, augmentant la production de l'installation jusqu'à 25% par rapport à un système classique et permettant un suivi panneau par panneau.
Pourquoi utiliser un optimiseur de puissance ?
Dans une chaîne classique, le module le moins performant bride toute la chaîne : un ombrage partiel, une microfissure, une tolérance de fabrication ou un vieillissement inégal suffisent à faire perdre de l'énergie sur l'ensemble des panneaux. L'optimiseur isole électriquement chaque module et recherche son point de puissance maximale de façon indépendante, récupérant ces pertes de mismatch. Il autorise également des chaînes de longueur et d'orientation différentes sur la même entrée de l'onduleur, ce qui offre une grande liberté sur les toitures complexes.
Vient ensuite la sécurité : onduleur éteint ou déconnecté, chaque optimiseur ramène sa sortie à 1 V, supprimant de fait la tension dangereuse sur le champ photovoltaïque — exigence de la norme VDE-AR-E 2100-712, de plus en plus appréciée par les services de secours.
Caractéristiques techniques P601-4RM4MBN
| Puissance CC nominale d'entrée | 600 W (1 module haute puissance) |
| Tension d'entrée maximale (Voc) | 65 Vcc |
| Plage de fonctionnement MPPT | 12,5 – 65 Vcc |
| Courant de court-circuit maximal (Isc) | 14 A |
| Courant de sortie maximal | 15 A |
| Rendement maximal / pondéré | 99,5% / 98,6% |
| Tension système maximale | 1000 Vcc |
| Connecteurs | MC4 — câble d'entrée 0,16 m, de sortie 1,4 m |
| Dimensions (l × L × H) | 129 × 153 × 52 mm |
| Poids (câbles inclus) | 1 064 g |
| Indice de protection | IP68 |
| Température de fonctionnement | -40 °C / +85 °C |
| Conformité | IEC 62109-1 (classe II), IEC 61000-6-2/6-3, RoHS |
| Garantie | 25 ans |
Dimensionnement des chaînes avec le P601
Le P601 se fixe sur le cadre du module par un seul point d'ancrage. Avec les onduleurs monophasés HD-Wave, une chaîne doit comporter de 6 à 25 optimiseurs ; avec les onduleurs triphasés, le minimum est de 14 et le maximum de 50. Il est interdit de mélanger dans une même chaîne le P601 avec les P370, P401 ou P500, alors qu'il est compatible avec les P404, P485 et P505. Les chaînes parallèles de longueur ou d'orientation différentes sont admises.
Contenu de la livraison
- 1 optimiseur de puissance SolarEdge P601-4RM4MBN
- Câbles à connecteurs MC4 montés en usine (entrée 0,16 m, sortie 1,4 m)
- Étiquette de numéro de série pour la cartographie physique de l'installation
- Garantie constructeur de 25 ans
Questions fréquentes
Combien de modules puis-je raccorder à un optimiseur P601 ?
Un seul. Le P601 est la version à entrée unique prévue pour un module photovoltaïque haute puissance jusqu'à 600 W nominaux en STC (les modules avec une tolérance jusqu'à +5% sont admis). Pour raccorder deux modules en parallèle, il faut la version double P485.
Le P601 fonctionne-t-il avec des onduleurs d'autres marques ?
Non. Les optimiseurs SolarEdge sont conçus pour fonctionner exclusivement avec des onduleurs SolarEdge, qui maintiennent la tension de chaîne constante et communiquent avec chaque optimiseur. Ils ne peuvent pas être utilisés avec des onduleurs string classiques d'autres constructeurs.
Puis-je mélanger le P601 avec d'autres modèles d'optimiseurs dans la même chaîne ?
Le P601 peut partager une chaîne avec les P404, P485 et P505, mais pas avec les P370, P401 et P500. Les modèles de familles différentes ont des fenêtres de fonctionnement incompatibles et leur mélange peut empêcher le démarrage de la chaîne.
Que devient la tension lorsque l'onduleur est éteint ?
Chaque optimiseur déconnecté ou dont l'onduleur est éteint ramène sa sortie à 1 V ± 0,1 V. Une chaîne de 20 modules se retrouve donc à environ 20 V au lieu de plusieurs centaines : c'est la fonction de sécurité SafeDC, conforme à la VDE-AR-E 2100-712, pensée pour les installateurs et les équipes de secours.
Quelle est la durée de garantie de l'optimiseur P601 ?
La garantie constructeur standard est de 25 ans, alignée sur la durée de vie des modules photovoltaïques. L'indice IP68 et la plage de température de -40 °C à +85 °C permettent une installation en extérieur sous le module, sans protection supplémentaire.
