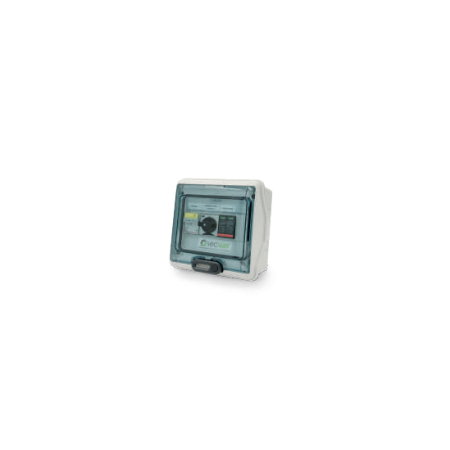

Cuadro de campo DC fotovoltaico 1 string 600 V QCM1601L
QCM1601L cuadro de campo fotovoltaico de 1 string — cuadro de protección DC para generador fotovoltaico. Antes de comprar, compruebe la referencia completa, los valores nominales y la compatibilidad del sistema.
El QCM1601L es un cuadro de campo para una cadena fotovoltaica, concebido para ordenar la conexión DC e integrar funciones de seccionamiento y protección. La ficha identifica una tensión nominal de 600 VDC, formato compacto y envolvente IP65 para instalaciones residenciales o comerciales.
QCM1601L cuadro de campo fotovoltaico de 1 string: función y campo de aplicación
El cuadro crea un punto de conexión claro entre el string y el inversor. La protección frente a sobrecorrientes y sobretensiones, cuando forma parte de la configuración exacta, facilita una instalación segura y las operaciones de mantenimiento. El dimensionado debe basarse en Voc, Isc y condiciones de temperatura del campo FV.
Sus dimensiones de 20 × 20 × 11,5 cm permiten prever el espacio de montaje y el recorrido de los cables. El peso indicado es 0,5 kg. La estanqueidad depende de mantener bien cerrada la envolvente y utilizar prensaestopas adecuados al diámetro de cada conductor.
Datos técnicos y comprobaciones de QCM1601L cuadro de campo fotovoltaico de 1 string
| Producto | QCM1601L cuadro de campo fotovoltaico de 1 string |
| Tipo de producto | cuadro de protección DC para generador fotovoltaico |
| Valores principales | 1 string, 600 VDC, IP65 |
| Dimensiones | 20 × 20 × 11,5 cm |
| Peso | 0,5 kg |
| Instalación | Electricista o instalador FV cualificado |
Compatibilidad, diseño e instalación
Antes de comprar, compare QCM1601L con el esquema unifilar, la tensión máxima del string, Isc, polaridad, tipo de conectores y protecciones requeridas. Confirme también la coordinación con el inversor y la puesta a tierra. Un cuadro parecido puede incorporar componentes internos diferentes.
La instalación debe realizarse sin tensión y respetando distancias, radios de curvatura, secciones de conductor y pares de apriete. Tras el montaje deben comprobarse continuidad de tierra, aislamiento, polaridad y funcionamiento del seccionamiento. La documentación del fabricante prevalece sobre cualquier resumen comercial.
Preguntas frecuentes
¿Cómo se confirma que es la variante correcta?
Compare la denominación completa QCM1601L cuadro de campo fotovoltaico de 1 string, la placa de características, los valores eléctricos, las conexiones y las dimensiones con el proyecto o con el componente sustituido. El aspecto y la marca por sí solos no garantizan la compatibilidad.
¿Qué hay que revisar antes de pedirlo?
Revise el código QCM1601L, un string, 600 VDC, corriente admisible, IP65, dimensiones y esquema interno. Si existe discrepancia entre el proyecto y la ficha, envíe a MR WATT una foto de la placa o del cuadro sustituido antes de confirmar el pedido.
¿Quién debe instalar el producto?
QCM1601L cuadro de campo fotovoltaico de 1 string debe ser instalado o integrado por personal cualificado, siguiendo la documentación del fabricante y la normativa aplicable en el lugar. Antes de la puesta en servicio se deben revisar cableado, polaridad, protecciones, pares de apriete y configuración.
¿Se puede utilizar en el exterior?
Solo cuando IP65 sea suficiente para la ubicación real y las entradas de cable mantengan la estanqueidad. Hay que considerar radiación solar directa, lluvia, condensación, temperatura ambiente, atmósferas corrosivas y separación respecto de otras fuentes de calor.
¿Qué debe comprobarse al recibirlo?
Compruebe embalaje, referencia, accesorios y estado de QCM1601L cuadro de campo fotovoltaico de 1 string. No conecte equipos con envolventes o conectores dañados. Conserve el manual y los datos de la placa para futuras operaciones de mantenimiento y asistencia.
