Kit Solaire Autonome 250 Wc 12V EUREKA M

EUREKA M est le kit solaire autonome 12 V pour ceux qui occupent leur chalet, leur cabanon ou leur maison de campagne surtout le week-end. Il réunit un panneau d'au moins 250 Wc, le régulateur de charge MPPT Western Co. WRM20, une batterie plomb à décharge lente de 100 Ah et le câblage pour les raccorder.

La clé de ce kit est le rapport entre panneau et stockage : la batterie est généreuse par rapport à la puissance du module, donc pendant votre absence le soleil a le temps de la remplir et, à votre arrivée, l'énergie est prête. Vous trouverez ci-dessous des chiffres réalistes, les limites du régulateur et la façon de faire évoluer le système.

Comment fonctionne le kit EUREKA M

Le panneau alimente le régulateur MPPT WRM20, qui suit le point de puissance maximale du module et charge la batterie avec le profil adapté au plomb, en détectant seul si l'installation est en 12 ou en 24 V. Contrairement à un régulateur PWM, le MPPT n'oblige pas à utiliser des panneaux de 36 cellules : il accepte des modules mono ou polycristallins de 36 à 144 cellules, à condition de respecter les limites de tension et de puissance en entrée. Une diode anti-retour interne empêche la batterie de se décharger dans le panneau la nuit.

L'énergie stockée alimente directement des appareils 12 V en courant continu ou, via un onduleur acheté séparément, des appareils 230 V. Le système est autonome et ne doit être raccordé ni au réseau public ni à l'installation électrique de la maison.

Caractéristiques techniques EUREKA M

Pourquoi c'est le kit idéal pour le week-end

Une batterie plomb de 100 Ah en 12 V contient environ 1 200 Wh, mais pour la faire durer il vaut mieux n'en utiliser qu'environ la moitié : 600 Wh utiles. Pour la ramener de 50 % à 100 %, le panneau de 250 Wc a besoin, pertes de charge comprises, d'environ 3 à 4 heures équivalentes de plein soleil. Par une belle journée d'été, il récupère donc en un jour ce que vous avez consommé le soir ; en plein hiver, avec peu d'heures de soleil utile, une recharge complète peut demander deux ou trois jours.

C'est pourquoi EUREKA M donne le meilleur de lui-même quand la consommation est concentrée : vous arrivez le vendredi avec une batterie pleine, vous utilisez éclairage, routeur et recharges pendant le week-end, et en semaine le panneau remet tout à niveau. Si vous avez besoin d'énergie tous les jours, surtout en hiver, un kit avec plus de puissance de panneau sera plus adapté.

Ce que vous pouvez alimenter avec 600 Wh

Les valeurs ci-dessous tiennent compte d'environ 10 % de pertes dans les câbles et la conversion et sont indicatives : elles dépendent de la consommation réelle des appareils.

Les réfrigérateurs à compresseur, l'outillage et les pompes à fort courant de démarrage nécessitent un onduleur dimensionné pour la puissance de pointe. Sèche-cheveux, radiateurs, bouilloires et plaques électriques ne sont pas compatibles avec ce stockage.

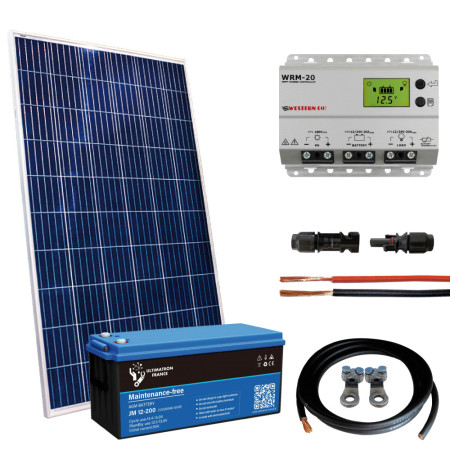

Ce qui est inclus et ce qui ne l'est pas

• 1 panneau photovoltaïque monocristallin d'au moins 250 Wc
• 1 régulateur de charge MPPT Western Co. WRM20
• 1 batterie plomb à décharge lente 12 V 100 Ah
• Connecteurs MC4 pour le panneau
• 40 m de câble photovoltaïque (20 m rouge et 20 m noir)
• 4 m de câble batterie de 16 mm²
• 2 cosses de puissance

L'onduleur, la structure de fixation du panneau, les fusibles et les sectionneurs ne sont pas inclus. Un fusible sur le câble batterie, monté le plus près possible de la borne positive, doit toujours être prévu, comme l'indique le manuel du WRM20.

Comment faire évoluer le système

Le WRM20 accepte au maximum 310 W de panneau avec une batterie 12 V : avec un module de 250 Wc, il n'y a pas de place pour un second panneau en restant en 12 V. Le même régulateur fonctionne aussi en 24 V, où la limite passe à 620 W. La voie naturelle pour évoluer consiste donc à ajouter une seconde batterie identique en série et un second panneau, en passant en 24 V, avec des modules câblés pour dépasser 30 V de Vmp et un onduleur adapté à cette tension. Les deux batteries doivent être du même modèle et si possible du même âge.

Questions fréquentes

Combien de temps faut-il au panneau de 250 Wc pour recharger la batterie du kit EUREKA M ?

Pour ramener la batterie de 100 Ah de 50 % à 100 %, soit récupérer environ 600 Wh, il faut environ 3 à 4 heures équivalentes de plein soleil, pertes de charge comprises. En été, une journée dégagée suffit généralement ; en hiver, avec moins d'heures de soleil utile, une recharge complète peut demander deux ou trois jours.

Puis-je utiliser EUREKA M tous les jours, même en hiver ?

Il fonctionne toute l'année, mais en hiver un panneau de 250 Wc ne produit que quelques centaines de wattheures par jour, moins que les 600 Wh utiles de la batterie. Pour une consommation quotidienne régulière pendant les mois froids, mieux vaut un kit plus puissant en photovoltaïque ; EUREKA M donne le meilleur avec un usage concentré sur le week-end ou des consommations journalières très faibles.

Le régulateur Western WRM20 fonctionne-t-il avec une batterie lithium ?

Oui, le WRM20 gère les batteries plomb étanches, GEL et ouvertes ainsi que les batteries lithium ou LiFePO4, mais uniquement si elles disposent d'un BMS intégré. Le fabricant interdit de raccorder des batteries lithium sans BMS. Si vous remplacez plus tard la batterie plomb par une batterie lithium, vérifiez la compatibilité et réglez le régulateur sur le bon profil.

Quel avantage offre un régulateur MPPT par rapport à un PWM dans un kit aussi petit ?

Un régulateur PWM impose des panneaux de 36 cellules dont la tension est proche de celle de la batterie et gaspille la différence de tension. Le MPPT du WRM20 convertit la tension du panneau en courant de charge, exploite mieux le module surtout par temps froid et ciel variable, et permet d'utiliser des panneaux de 60 cellules ou plus, plus courants et moins chers.

Quel onduleur associer pour utiliser des appareils 230 V ?

Il faut un onduleur 12 V, de préférence à onde sinusoïdale pure, dimensionné pour la puissance continue et la puissance de démarrage des appareils. Avec une seule batterie plomb de 100 Ah, il est conseillé de rester sur des charges continues modérées, de l'ordre de quelques centaines de watts : des courants très élevés en 12 V déchargent vite la batterie et réduisent sa durée de vie.
