STP 50-41

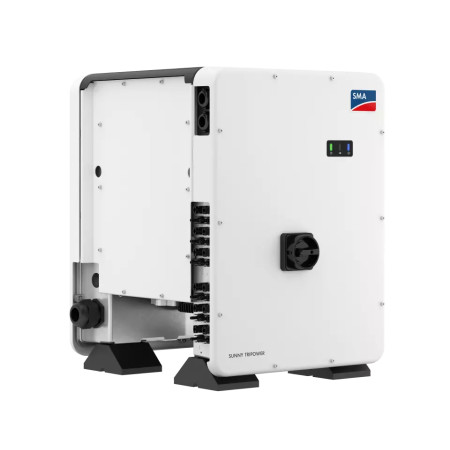

Le SMA Sunny Tripower CORE1 STP 50-41 est l’onduleur triphasé de 50 kW qui a révolutionné le monde des onduleurs commerciaux : c’est le premier onduleur de chaîne autoportant au monde, conçu pour tenir debout sans support de montage, réduisant drastiquement les temps et coûts d’installation dans les installations photovoltaïques sur toits commerciaux, ombrières et installations au sol. Troisième génération de la famille Sunny Tripower, il est évolutif jusqu’à l’ordre du mégawatt.

Design autoportant — aucun support nécessaire

Le CORE1 redéfinit le concept d’installation commerciale. Grâce à son design autoportant avec pieds de montage intégrés, aucune structure de montage supplémentaire n’est requise — une simple base suffit. Par rapport aux onduleurs muraux traditionnels, cela se traduit par :

• Réduction significative des coûts de Balance of System (BoS)
• Installation plus rapide — les zones de connexion sont entièrement accessibles de tous les côtés
• Moins de coûts logistiques — la structure compacte réduit les volumes de transport
• Flexibilité de positionnement : sur toit, au sol, en ombrières carport et pour des applications de repowering

6 MPPT indépendants — 12 entrées de chaîne directes

Le STP 50-41 dispose de 6 trackers MPP indépendants, chacun avec 2 entrées de chaîne directes (soit 12 entrées au total), avec un courant maximal de 20 A par MPPT et un courant de court-circuit maximal de 30 A par entrée de chaîne. Cette architecture garantit :

• Gestion optimale des sous-champs avec orientations, inclinaisons et longueurs de chaînes différentes
• Aucun fusible DC requis — architecture sans fusible avec sectionneur CC intégré
• Surdimensionnement du champ PV jusqu’à 150 % du rapport DC:AC — champ PV max 75 000 Wc STC
• Plage MPP de 500 V à 800 V (tension DC max 1000 V)

SMA ShadeFix — gestion intégrée de l’ombrage

SMA ShadeFix est intégré de série et activé automatiquement. L’algorithme effectue un balayage MPP toutes les 6 minutes pour identifier le point de fonctionnement global optimal même en présence d’ombrages partiels — sans matériel supplémentaire et sans pénaliser les modules non ombragés.

AFCI intégré et diagnostic I-V — sécurité et surveillance avancées

Le CORE1 STP 50-41 inclut de série :

• Arc-Fault Circuit Interrupter (AFCI) — détection des arcs électriques série et parallèle sur les chaînes DC, avec coupure automatique et alarme. Fonction de sécurité incendie obligatoire sur de nombreux marchés, intégrée sans coût supplémentaire
• Diagnostic de la courbe I-V du générateur — mesure et affiche la courbe courant-tension de chaque paire de chaînes, permettant le diagnostic à distance de modules dégradés, d’ombres ou de connexions défectueuses sans accès physique au champ
• Contrôle intégré de l’installation (Integrated Plant Control) — gestion centralisée de la puissance réactive et active de l’ensemble de l’installation
• Q on Demand 24/7 — fourniture de puissance réactive même la nuit, pour le support du réseau

Communication et intégration

Le STP 50-41 s’intègre nativement dans l’écosystème SMA Commercial :

• 2 ports Ethernet (Speedwire) pour connexion au SMA Data Manager et au réseau local
• WLAN intégré — mise en service via smartphone ou tablette sans câbles supplémentaires
• SMA Modbus / SunSpec Modbus / Webconnect — pour intégration avec SCADA, EMS et plateformes tierces
• Relais multifonction intégré + 2 emplacements pour modules d’extension (IO Module, RS485 Module, Sensor Module)
• Compatible avec SMA ennexOS pour la gestion énergétique multisectorielle
• Compatible avec SMA Fuel Save Controller pour installations hybrides avec générateurs diesel
• Capacité off-grid avec la solution SMA appropriée

Refroidissement OptiCool — efficacité maximale à haute température

Le système de refroidissement actif OptiCool maintient la température de fonctionnement optimale même dans des environnements à température ambiante élevée, garantissant un fonctionnement stable jusqu’à +60°C sans réduction de puissance. Le degré de protection IP65 le rend adapté à une installation en intérieur comme en extérieur.

Caractéristiques techniques complètes

• Modèle : STP 50-41
• Série : Sunny Tripower CORE1
• Fabricant : SMA Solar Technology AG (Allemagne)
• Puissance nominale AC : 50 000 W / 50 000 VA
• Connexion AC : triphasé 3-(N)-PE, 230/400 V, 50 Hz
• Courant AC nominal / max : 72,5 A / 72,5 A
• N. MPPT : 6 indépendants
• Entrées de chaîne totales : 12 (2 par MPPT)
• Courant DC max par MPPT : 20 A
• Courant de court-circuit max par MPPT / par chaîne : 30 A / 30 A
• Tension DC max : 1000 V
• Plage MPP : 500–800 V
• Puissance générateur PV max : 75 000 Wc STC
• Surdimensionnement DC:AC max : 150 %
• Efficacité max / européenne : 98,1 % / 97,8 %
• THD : < 3 %
• Topologie : sans transformateur
• Refroidissement : actif (OptiCool)
• Niveau sonore : < 65 dB(A)
• Autoconsommation nocturne : 4,8 W
• Degré de protection : IP65
• Température de fonctionnement : −25°C ÷ +60°C
• Connexion CC : SUNCLIX
• Connexion CA : bornes à vis
• Communication : 2× Ethernet / WLAN / RS485 (optionnel)
• AFCI intégré : oui
• Diagnostic I-V : oui
• SMA ShadeFix : oui (intégré)
• Garantie standard : 5 ans (extensible à 10, 15 ou 20 ans)
• Certifications : CEI 0-16/0-21:2020, CE, VDE AR-N 4110, IEC 62109-1/2, G99 et autres
• Dimensions (L×H×P) : 569 × 733 × 621 mm
• Poids : 84 kg
