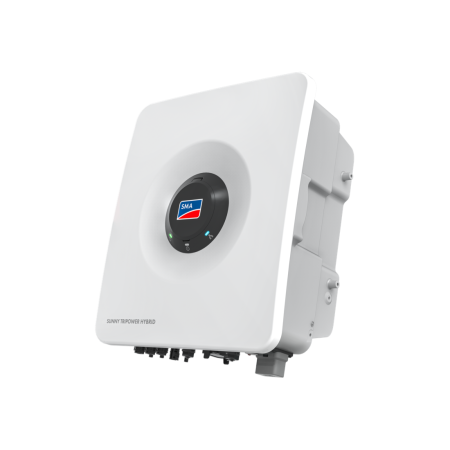

Onduleur Hybride Triphasé SMA Tripower Hybrid X 12 kW
SMA Sunny Tripower Hybrid X 12 (STPH12-60) : onduleur hybride triphasé de 12 kW, jusqu'à 18 kWc sur 3 MPPT et batterie haute tension 80-600 V à 50 A, décharge jusqu'à 12 kW.
Conçu pour les strings longs (pleine puissance dès 240 V MPP), les grandes maisons et les petits bureaux. AFCI, IP65, rendement maximal 98,3%, backup triphasé automatique avec SMA Backup. Garantie jusqu'à 15 ans.
Le SMA Sunny Tripower Hybrid X 12 (STPH12-60) est l'onduleur hybride triphasé de 12 kW de la nouvelle plateforme SMA. C'est la puissance des grandes maisons, des maisons avec piscine ou des petits bureaux, quand les consommations dépassent ce que couvre un 10 kW.
Au-delà des seuils des petites installations
Beaucoup de codes réseau n'admettent la protection de découplage intégrée que jusqu'à une certaine puissance ; au-delà, une protection de découplage externe avec son relais, son organe de coupure et son rapport d'essai est exigée. En Italie la limite est de 11,08 kW ; ailleurs, le seuil et les règles relèvent du code national et du gestionnaire de réseau. À vérifier dès le devis : c'est un coût et un coffret supplémentaires.
Le 12 kW se justifie quand les consommations le demandent : deux pompes à chaleur, une piscine chauffée avec sa propre pompe à chaleur, deux voitures en charge simultanée. Vérifiez aussi la disponibilité du certificat exigé dans votre pays : la fiche de juin 2026 confirme EN 50549-1, VDE-AR-N 4105:2018 et NA/EEA-NE7, la C10/C11 belge étant « en cours ».
Caractéristiques techniques STPH12-60
| Puissance nominale AC | 12 000 W (12 000 VA), 230/400 V, 3/N/PE |
| Courant de sortie nominal / maximal | 17,4 A / 18,2 A |
| Puissance PV maximale raccordable | 18 000 Wc |
| Tension d'entrée maximale | 1 000 V |
| Plage MPP / à puissance nominale | 90-850 V / 240-850 V |
| MPPT | 3, un string par entrée ; 18 A utiles et 24 A de court-circuit par entrée |
| Batterie | Haute tension 80-600 V, 50 A en charge et décharge, décharge jusqu'à 12 000 W |
| Batteries compatibles | SMA Storage M (jusqu'à 36,8 kWh), SMA Home Storage, BYD Battery-Box HVB/HVS+/HVM+ |
| Sortie de secours SPS / backup automatique | 3 680 W monophasée manuelle / triphasé avec SMA Backup BU-STPH |
| Rendement maximal / européen | 98,3% / 97,6% |
| Protections | AFCI (SMA ArcFix), RCMU, surveillance réseau et défaut de terre, parafoudre AC type 2 et PV type 1+2 |
| Indice de protection / température | IP65, de -25 °C à +60 °C avec déclassement |
| Bruit / consommation nocturne | 36 dB(A) / moins de 18 W |
| Interfaces et gestion | 2 Ethernet, Wi-Fi, BAT-CAN, 6 entrées numériques, 2 relais multifonctions ; System Manager jusqu'à 10 appareils (5 onduleurs max.) |
| Dimensions (L x H x P) / poids | 467 x 555 x 239 mm / 33,5 kg |
| Garantie | 5 ans ; 10 avec enregistrement du produit ; 15 en option |
| Certifications | CE, IEC 62109-1/-2, EN 50549-1, VDE-AR-N 4105:2018, NA/EEA-NE7 ; en cours selon la fiche 06/2026 : C10/C11, VDE-AR-E 2510-2, TOR Erzeuger Typ A, EIFS, CEI 0-21, NTS |
Strings longs : 18 kWc sur trois entrées
Avec un seul string par MPPT, les 18 kWc maximum représentent environ 6 kWc par string, soit 13-14 modules de 450 W en série. La puissance nominale est atteinte dès 240 V de tension MPP : les strings courts ne conviennent pas à cette puissance. La vérification de conception porte sur la tension à vide à la température minimale du site, qui doit rester sous les 1 000 V d'entrée : avec des modules de 50 V de Voc et des hivers froids, 18 modules sont déjà à la limite.
Ce que cela change au quotidien
Avec 15-16 kWc et une batterie Storage M de 20,5 kWh (5 modules), une grande maison équipée de deux pompes à chaleur couvre la soirée et le début de la nuit même en hiver, et fait tourner l'été la pompe à chaleur de la piscine au soleil. La batterie de 5 modules est aussi celle qui garantit la décharge à 12 kW : à 288 V nominaux, elle délivre environ 14 kW et reste au-dessus de 12 kW jusqu'à la fin de la décharge.
Questions fréquentes
Que faut-il de plus par rapport au 10 kW ?
Selon le pays, une protection de découplage externe peut être exigée à cette puissance : en Italie, par exemple, au-delà de 11,08 kW. Le reste de l'installation, batterie et backup compris, est identique.
Combien de modules Storage M pour 12 kW ?
Au moins cinq (20,5 kWh). Avec quatre modules, la tension nominale est de 230,4 V et la décharge à 50 A plafonne vers 11,5 kW, et moins encore à faible charge. Le maximum admis est de 9 modules.
Combien de modules photovoltaïques par string ?
Cela dépend du module et du climat : la tension MPP doit être comprise entre 240 et 850 V pour la pleine puissance, et la Voc à température minimale sous 1 000 V. Avec des modules courants de 450 W, des strings de 12 à 15 modules.
Peut-on l'associer à un autre onduleur ?
Oui. Le System Manager intégré gère jusqu'à 5 onduleurs et 10 appareils au total : on peut ajouter un second onduleur, hybride ou string, pour étendre une installation sans remplacer le premier.
Le backup triphasé fonctionne-t-il avec une protection de découplage externe ?
Oui, mais le schéma doit être conçu avec soin : le boîtier SMA Backup sépare l'installation du réseau en îlotage, et sa position par rapport à l'organe de découplage et au compteur doit être définie par le concepteur dans le schéma unifilaire.
