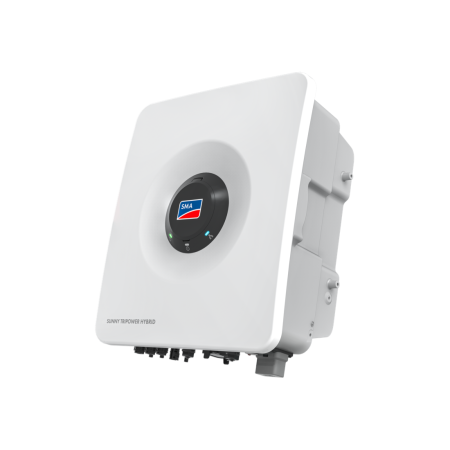

Onduleur Hybride Triphasé SMA Tripower Hybrid X 10 kW
SMA Sunny Tripower Hybrid X 10 (STPH10-60) : onduleur hybride triphasé de 10 kW, jusqu'à 15 kWc sur 3 MPPT et batterie haute tension 80-600 V à 50 A, décharge jusqu'à 10 kW.
En îlotage avec SMA Backup, la fiche indique 10 kW avec surcharge de 32 A pendant 2 s. La puissance la plus choisie pour les maisons avec pompe à chaleur et voiture électrique. AFCI, IP65, rendement maximal 98,3%. Garantie jusqu'à 15 ans.
Le SMA Sunny Tripower Hybrid X 10 (STPH10-60) est l'onduleur hybride triphasé de 10 kW de la nouvelle plateforme SMA. C'est la puissance la plus choisie pour les maisons individuelles équipées d'une pompe à chaleur et d'une voiture électrique, capable d'exploiter une grande batterie sans basculer dans une installation de type tertiaire.
Protection de découplage intégrée ou externe
De nombreux codes réseau nationaux autorisent les petites installations à s'appuyer sur la protection de découplage intégrée à l'onduleur, alors que les plus grandes exigent un dispositif externe avec son propre relais et son rapport d'essai ; en Italie, par exemple, le seuil est de 11,08 kW. Avec 10 kW nominaux, le STPH10-60 reste en dessous de ce type de seuil.
Une condition est à vérifier avant la commande : la fiche SMA de juin 2026 confirme EN 50549-1, VDE-AR-N 4105:2018 et NA/EEA-NE7, tandis que la C10/C11 belge et d'autres certificats nationaux sont indiqués « en cours », et qu'aucun référentiel propre à la France n'est listé. La protection intégrée n'est valable qu'avec le certificat du fabricant disponible pour le modèle et le firmware installés.
Caractéristiques techniques STPH10-60
| Puissance nominale AC | 10 000 W (10 000 VA), 230/400 V, 3/N/PE |
| Courant de sortie nominal / maximal | 14,5 A / 15,2 A |
| Puissance PV maximale raccordable | 15 000 Wc |
| Tension d'entrée maximale | 1 000 V |
| Plage MPP / à puissance nominale | 90-850 V / 200-850 V |
| MPPT | 3, un string par entrée ; 18 A utiles et 24 A de court-circuit par entrée |
| Batterie | Haute tension 80-600 V, 50 A en charge et décharge, décharge jusqu'à 10 000 W |
| Batteries compatibles | SMA Storage M (jusqu'à 36,8 kWh), SMA Home Storage, BYD Battery-Box HVB/HVS+/HVM+ |
| Îlotage avec SMA Backup | 10 000 W, 15,2 A par phase ; 32 A pendant moins de 2 s, 24 A pendant moins de 5 s (valeurs de la fiche pour la classe 10 kW) |
| Sortie de secours SPS | 3 680 W monophasée, 16 A, commutation manuelle |
| Rendement maximal / européen | 98,3% / 97,4% |
| Protections | AFCI (SMA ArcFix), RCMU, surveillance réseau et défaut de terre, parafoudre AC type 2 et PV type 1+2 |
| Indice de protection / température | IP65, de -25 °C à +60 °C avec déclassement |
| Bruit / consommation nocturne | 36 dB(A) / moins de 18 W |
| Interfaces et gestion | 2 Ethernet, Wi-Fi, BAT-CAN, 6 entrées numériques, 2 relais multifonctions ; System Manager jusqu'à 10 appareils |
| Dimensions (L x H x P) / poids | 467 x 555 x 239 mm / 33,5 kg |
| Garantie | 5 ans ; 10 avec enregistrement du produit ; 15 en option |
| Certifications | CE, IEC 62109-1/-2, EN 50549-1, VDE-AR-N 4105:2018, NA/EEA-NE7 ; en cours selon la fiche 06/2026 : C10/C11, VDE-AR-E 2510-2, TOR Erzeuger Typ A, EIFS, CEI 0-21, NTS |
Batterie : quatre modules pour vraiment disposer de 10 kW
La décharge est limitée à 50 A, la puissance dépend donc de la tension de la batterie. Avec SMA Storage M, trois modules (172,8 V) plafonnent vers 8,6 kW ; quatre modules (230,4 V nominaux, 16,4 kWh utiles) atteignent environ 11,5 kW et restent au-dessus de 10 kW même en fin de décharge. C'est la configuration minimale raisonnable pour exploiter cette puissance, surtout si l'on compte sur le backup triphasé le soir.
Ce que cela change au quotidien
Une maison consommant 6 000-8 000 kWh par an, avec pompe à chaleur et voiture électrique, 13-14 kWc en toiture et 16-20 kWh de batterie, couvre en général l'essentiel de sa consommation de mars à octobre. Pendant une coupure avec le boîtier SMA Backup, 10 kW en triphasé font tourner en même temps pompe à chaleur, réfrigérateurs, éclairage et plaque à induction ; mieux vaut en revanche suspendre la recharge de la voiture.
Questions fréquentes
Puis-je raccorder 15 kWc de modules ?
Oui, c'est le maximum admis, 150% de la puissance nominale. L'onduleur limite la sortie AC à 10 kW ; la façon dont la puissance de l'installation est prise en compte dans la demande de raccordement dépend des règles du gestionnaire de réseau et se vérifie dès la conception.
De quelle puissance dispose-t-on en îlotage ?
Avec le boîtier SMA Backup, la fiche indique pour la classe 10 kW une sortie de 10 000 W, 15,2 A par phase, avec des pointes de 32 A pendant moins de 2 secondes et 24 A pendant moins de 5 secondes. Sans boîtier, il reste la prise SPS monophasée de 3 680 W.
Combien de modules Storage M faut-il ?
Au moins quatre (16,4 kWh) pour disposer de 10 kW de décharge même à faible état de charge. Le maximum admis sur le STPH10-60 est de 9 modules, 36,8 kWh.
Puis-je raccorder trois pans de toiture ?
Oui, trois MPPT indépendants avec un string chacun, 18 A par entrée. La puissance nominale est atteinte à partir de 200 V de tension MPP : des strings d'au moins 6-7 modules de 450 W pour travailler à pleine charge.
Que faut-il pour le raccordement ?
Le certificat de conformité réseau de l'onduleur pour votre pays, le schéma unifilaire et l'attestation de l'installateur, plus la description du fonctionnement en îlotage si le backup est ajouté. Avant la commande, vérifiez que le certificat requis est disponible : plusieurs étaient encore « en cours » en juin 2026.
