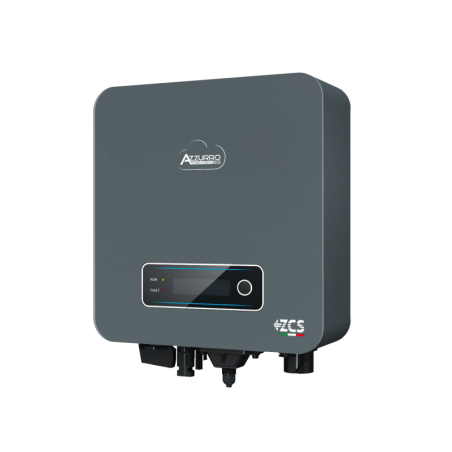

Onduleur AZZURRO ZCS 1PH 3000TL-V3 - 3 kW - 1MPPT
Les onduleurs ZCS Azzurro Monofase de la série TL constituent la solution idéale pour les installations photovoltaïques de petite taille de type résidentiel.
Disponibles en tailles de 1,1 à 3kW, ils sont petits, maniables, faciles à installer avec un seul MPPT. Grâce à la large plage d'entrée, ils sont simples à configurer et s'adaptent à tous types de besoins, aussi bien pour de nouvelles installations que pour des projets de rétrofit sur des installations existantes.
Grâce à l'écran graphique multifonction, toutes les données sont immédiatement consultables et la connectivité WiFi permet une surveillance à distance sans coût supplémentaire.
DONNÉES TECHNIQUES 1PH 3000TL-V3
Données techniques entrée DC
Puissance DC Typique* :3300W N. de
MPPT indépendants/N. de chaînes par MPPT :1/1
Tension maximale d'entrée DC : 500V
Tension d'activation : 70V
Tension nominale d'entrée DC : 360V
Plage MPPT de tension DC : 50V-550V
Plage de tension DC à pleine charge : 275V-500V
Courant d'entrée maximal pour chaque MPPT : 12A
Courant absolu maximal pour chaque MPPT : 15A Données techniques sortie AC
Puissance nominale AC : 3000W
Puissance maximale AC : 3000W
Courant maximal AC : 14.5A
Type de connexion/Tension nominale du réseau Monophasé : L/N/PE / 220V,230V,240V
Plage de tension du réseau : 180V~276V (selon les normes locales du réseau)
Fréquence nominale du réseau : 50Hz/60Hz
Plage de fréquence du réseau : 45Hz~55Hz / 54Hz~66Hz (selon les normes locales du réseau)
Distorsion harmonique totale : <3%
Facteur de puissance : 1 (programmable +/-0.8)
Plage de réglage de la Puissance Active (réglable) : 0~100%
Limitation d'injection dans le réseau : Injection réglable de zéro à la valeur de puissance nominale**
Efficacité Efficacité maximale : 97.7%
Efficacité pondérée (EURO) : 97.2%
Efficacité MPPT : >99.9%
Consommation nocturne : <1W Protections
Protection de l'interface interne : Oui
Protections de sécurité : Anti-islanding, RCMU, Surveillance des défauts à la terre
Protection contre l'inversion de polarité DC : Oui
Sectionneur DC : Intégré
Protection contre la surchauffe : Oui
Catégorie de Surtension/Type de protection : Catégorie de surtension III / Classe de protection I
Déchargeurs intégrés : AC/DC
MOV : Type 3 standard Standard EMC : EN 61000-6-1/3, EN 61000-3-2/3
Normes de sécurité : IEC 62116, IEC 61727, IEC 61683, IEC 60068-1/2/14/30, IEC 62109-1/2
Norme de connexion au réseau : Certificats et normes de connexion disponibles sur www.zcsazzurro.com
Communication Interfaces de communication : Wi-Fi/4G/Ethernet (optionnelles), RS485 (protocole propriétaire), USB
Entrées ou connexions supplémentaires : Entrée pour connexion capteur de courant
Données Générales Plage de température ambiante admise : -30°C...+60°C (limitation de puissance au-dessus de 45°C)
Topologie : Sans transformateur
Degré de protection environnementale : IP65 Plage d'humidité relative admise : 0%.....95% sans condensation
Altitude maximale de fonctionnement : 4000m
Niveau sonore : < 25dB @ 1m Poids : 6.3 Kg
Refroidissement : Convection naturelle
Dimensions (H*L*P) 303mm*260.5mm*118mm
Affichage : LCD Garantie : 10 ans
* La puissance DC typique ne représente pas une limite maximale de puissance applicable. Le configurateur en ligne disponible sur le site www.zcsazzurro.com fournira les configurations possibles applicables
** Possible en connectant un capteur de courant (ZST-ACC-TA)
