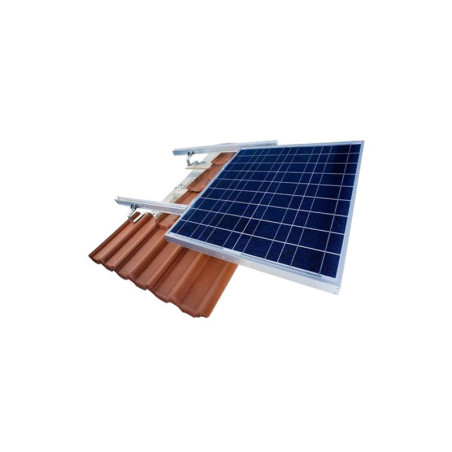

Support pour toit en PENTE pour 2 panneaux solaires - max 220cm
Kit de fixation en aluminium anodisé pour toit en pente avec tuiles. Les traverses de 220cm accrochent 2 panneaux jusqu'à 105cm de large, ou 3 panneaux de 67cm (avec 2 pinces centrales supplémentaires à préciser à la commande).
Vous avez besoin d'une base continue et ordonnée pour des modules solaires sur un toit incliné ? Ce kit associe crochets, rails et brides dans un système de montage coordonné.
Vérifiez la couverture, la position des chevrons, les dimensions des modules et l'étanchéité. Le calcul au vent et à la neige doit être confié à un installateur qualifié.
Ce kit de fixation pour toit en pente est conçu pour installer des panneaux solaires sur des toits inclinés avec tuiles, sans lestage nécessaire : la fixation se fait via des crochets ancrés à la charpente, pour un système léger et adapté aussi aux surfaces non parfaitement planes.
Deux configurations possibles
Les traverses de 220cm sont conçues pour deux configurations : 2 panneaux solaires jusqu'à 105cm de large chacun, ou 3 panneaux plus étroits (jusqu'à 67cm). Pour la configuration à 3 panneaux, veuillez le préciser à la commande, car elle nécessite 2 pinces centrales supplémentaires pour le soutien intermédiaire.
Comment fonctionne la fixation sur tuiles
Les crochets en aluminium s'insèrent sous les tuiles et se fixent à la charpente (liteaux ou chevrons) à l'aide de vis autotaraudeuses non incluses. Une fois la tuile repositionnée, le crochet reste visible juste assez pour accrocher les traverses sur lesquelles est fixé le panneau, en vertical ou en horizontal selon les préférences.
Caractéristiques techniques
| Référence produit | ST-F-2MFV |
| Type | Kit de fixation pour toit en pente (tuiles) |
| Panneaux pris en charge | 2 panneaux (largeur max 105cm) ou 3 panneaux (largeur max 67cm) |
| Orientation du panneau | Verticale ou horizontale |
| Matériau | Aluminium anodisé |
| Surfaces compatibles | Toits en pente avec tuiles, même non parfaitement plans |
| Contenu du colis | 2 traverses en aluminium de 220cm, 4 pinces terminales, 2 pinces centrales, 4 crochets pour toit en tuiles, visserie diverse |
| Poids | 3 kg |
| Dimensions du colis | 80 x 60 x 30 cm |
Contenu de la fourniture
- 2 traverses en aluminium, longueur 220cm
- 4 pinces terminales pour la fixation du panneau solaire
- 2 pinces centrales pour la fixation du panneau solaire
- 4 crochets pour toit en tuiles
- Kit de visserie diverse
Questions fréquentes
Puis-je monter 3 panneaux au lieu de 2 avec ce kit ?
Oui, si les panneaux font jusqu'à 67cm de large chacun. Dans ce cas, veuillez le préciser à la commande, car 2 pinces centrales supplémentaires sont nécessaires pour le soutien intermédiaire des modules.
En quoi diffère-t-il de la version pour 1 module ?
Par rapport au kit pour 1 panneau (traverses de 120cm), ce kit a des traverses de 220cm et inclut 2 pinces centrales supplémentaires pour soutenir le point de jonction entre les panneaux.
Puis-je monter les panneaux à la fois en vertical et en horizontal ?
Oui, les traverses de 220cm permettent d'orienter les panneaux solaires à la fois en vertical (portrait) ou en horizontal (paysage), selon les préférences esthétiques ou l'encombrement du toit.
Faut-il des vis supplémentaires pour le montage ?
Oui, pour fixer les 4 crochets à la charpente (liteaux ou chevrons), il faut des vis autotaraudeuses non incluses dans le colis, à choisir selon le type de structure du toit.
Fonctionne-t-il aussi sur des toits non parfaitement plans ?
Oui, le système de crochets et traverses est conçu pour s'adapter aussi aux surfaces irrégulières ou non parfaitement planes, courantes sur les toits en pente avec tuiles.
