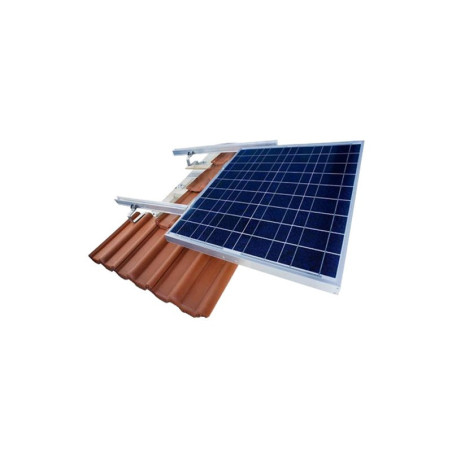

Supporto per tetto a FALDA per 2 pannelli solari - max 220cm
Kit di fissaggio in alluminio anodizzato per tetto a falda con tegole. I profilati da 220cm agganciano 2 pannelli fino a 105cm di larghezza, oppure 3 pannelli da 67cm (con 2 graffette centrali aggiuntive da specificare in ordine).
Questo kit di fissaggio per tetto a falda è pensato per installare pannelli fotovoltaici su tetti inclinati con tegole, senza bisogno di zavorre: il fissaggio avviene tramite ganci ancorati al sottotetto, per un sistema leggero e adatto anche a superfici non perfettamente piane.
Due configurazioni possibili
I profilati da 220cm sono progettati per due configurazioni: 2 pannelli fotovoltaici di larghezza fino a 105cm ciascuno, oppure 3 pannelli più stretti (fino a 67cm). Per la configurazione a 3 pannelli è necessario specificarlo in fase di ordine, poiché richiede 2 graffette centrali aggiuntive per il supporto intermedio.
Come funziona il fissaggio su tegole
I ganci in alluminio si inseriscono sotto le tegole e si fissano al sottotetto (listelli o travetti) tramite viti autofilettanti non incluse. Una volta riposizionata la tegola, il gancio resta visibile quanto basta per agganciare i binari su cui si fissa il pannello, in verticale o in orizzontale a seconda delle preferenze.
Specifiche tecniche
| Codice prodotto | ST-F-2MFV |
| Tipologia | Kit fissaggio tetto a falda (tegole) |
| Pannelli supportati | 2 pannelli (largh. max 105cm) oppure 3 pannelli (largh. max 67cm) |
| Orientamento pannello | Verticale o orizzontale |
| Materiale | Alluminio anodizzato |
| Superfici compatibili | Tetti a falda con tegole, anche non perfettamente piani |
| Contenuto fornitura | 2 binari alluminio 220cm, 4 graffe terminali, 2 graffe centrali, 4 ganci tetto a tegola, bulloneria varia |
| Peso | 3 kg |
| Dimensioni imballo | 80 x 60 x 30 cm |
Cosa include la fornitura
- 2 binari in alluminio, lunghezza 220cm
- 4 graffe terminali per il fissaggio del pannello solare
- 2 graffe centrali per il fissaggio del pannello solare
- 4 ganci per tetto a tegola
- Kit bulloneria varia
Domande frequenti
Posso montare 3 pannelli invece di 2 su questo kit?
Sì, se i pannelli hanno larghezza fino a 67cm ciascuno. In questo caso è necessario specificarlo in fase di ordine, perché servono 2 graffette centrali aggiuntive per il supporto intermedio dei moduli.
In cosa si differenzia dalla versione per 1 modulo?
Rispetto al kit per 1 pannello (binari da 120cm), questo kit ha binari da 220cm e include 2 graffette centrali aggiuntive per sostenere il punto di giunzione tra i pannelli.
Posso montare il pannello sia in verticale che in orizzontale?
Sì, i binari da 220cm permettono di orientare i pannelli fotovoltaici sia in verticale (ritratto) che in orizzontale (paesaggio), a seconda delle esigenze estetiche o di spazio sul tetto.
Servono viti aggiuntive per il montaggio?
Sì, per fissare i 4 ganci al sottotetto (listelli o travetti) servono viti autofilettanti non incluse nella confezione, da scegliere in base alla struttura del proprio tetto.
Funziona anche su tetti non perfettamente piani?
Sì, il sistema di ganci e binari è progettato per adattarsi anche a superfici irregolari o non perfettamente piane, tipiche dei tetti a falda con tegole.
