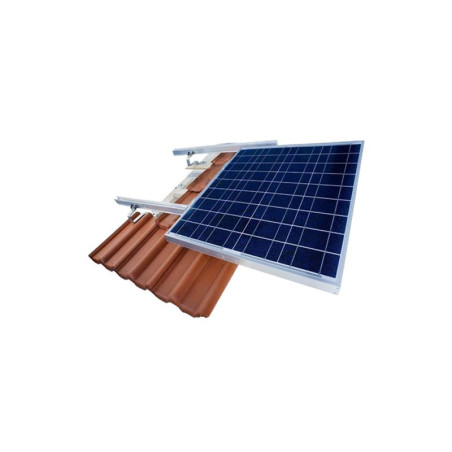

Support de fixation de toit en PENTE pour n°1 module photovoltaïque
Kit de fixation en aluminium anodisé pour 1 panneau solaire sur toit en pente, largeur de panneau jusqu'à 115cm. Léger, s'adapte aux surfaces non parfaitement planes, montage vertical ou horizontal.
Ce kit de fixation pour toit en pente est conçu pour installer 1 panneau solaire (jusqu'à 115 cm de large) sur des toits inclinés avec tuiles. Contrairement aux structures pour toit plat, il ne nécessite pas de lestage : la fixation se fait via des crochets ancrés à la charpente, pour un système plus léger et adapté aussi aux surfaces non parfaitement planes.
Comment fonctionne la fixation sur tuiles
Les crochets en aluminium s'insèrent sous les tuiles et se fixent à la charpente (liteaux ou chevrons) à l'aide de vis autotaraudeuses non incluses. Une fois la tuile repositionnée, le crochet reste visible juste assez pour accrocher les traverses sur lesquelles est fixé le panneau, en vertical ou en horizontal selon les préférences.
Caractéristiques techniques
| Référence produit | ST-F-1MFV |
| Type | Kit de fixation pour toit en pente (tuiles) |
| Panneaux pris en charge | 1 panneau solaire (largeur max 115 cm) |
| Orientation du panneau | Verticale ou horizontale |
| Matériau | Aluminium anodisé |
| Surfaces compatibles | Toits en pente avec tuiles, même non parfaitement plans |
| Contenu du colis | 2 traverses en aluminium de 120cm, 4 pinces terminales, 4 crochets pour toit en tuiles, visserie diverse |
| Poids | 3 kg |
| Dimensions du colis | 80 x 50 x 20 cm |
Contenu de la fourniture
- 2 traverses en aluminium, longueur 120cm
- 4 pinces terminales pour la fixation du panneau solaire
- 4 crochets pour toit en tuiles
- Kit de visserie diverse
Questions fréquentes
Quelle largeur maximale de panneau ce kit supporte-t-il ?
Le système est compatible avec des panneaux solaires jusqu'à 115 cm de large. Pour des panneaux plus larges, contactez-nous pour vérifier la compatibilité.
En quoi diffère-t-il d'une structure pour toit plat ?
Les structures pour toit plat sont lestées directement au sol, tandis que ce kit se fixe à la charpente avec des crochets sous les tuiles : il est plus léger (3 kg contre 2-10 kg+ pour les structures lestées) et conçu spécifiquement pour les toits en pente.
Puis-je monter le panneau à la fois en vertical et en horizontal ?
Oui, les traverses de 120cm permettent d'orienter le panneau solaire à la fois en vertical (portrait) ou en horizontal (paysage), selon les préférences esthétiques ou l'encombrement du toit.
Faut-il des vis supplémentaires pour le montage ?
Oui, pour fixer les 4 crochets à la charpente (liteaux ou chevrons), il faut des vis autotaraudeuses non incluses dans le colis, à choisir selon le type de structure du toit.
Fonctionne-t-il aussi sur des toits non parfaitement plans ?
Oui, le système de crochets et traverses est conçu pour s'adapter aussi aux surfaces irrégulières ou non parfaitement planes, courantes sur les toits en pente avec tuiles.
