Structure de support à 45° pour 3 modules photovoltaïques sur toit
Structure en aluminium anodisé de 3mm pour fixer 3 panneaux solaires côte à côte (largeur combinée max 320cm) avec une inclinaison fixe de 45°. Adaptée aux toits plats avec ancrage au sol ou à la fixation verticale murale.
Cette structure de support à 45° en aluminium anodisé de 3mm est conçue pour installer 3 panneaux solaires côte à côte (largeur combinée maximale 320 cm) sur un toit plat ou par fixation verticale murale, type auvent. L'inclinaison fixe de 45° garantit un bon rendement énergétique même sans orientation optimale du toit.
À quoi sert cette structure

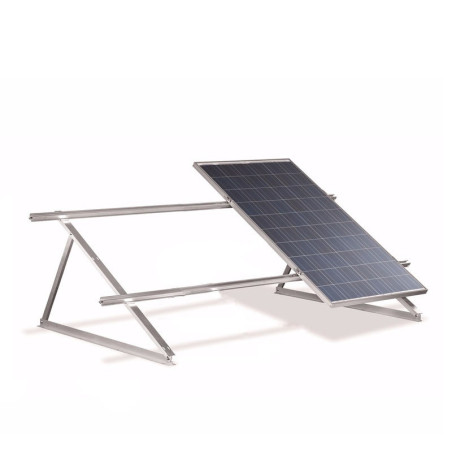

Le système est lesté directement sur le toit plat, évitant ainsi de percer la membrane d'étanchéité, ou il est fixé directement à un mur vertical, par exemple pour créer un petit auvent solaire. Deux chevalets triangulaires soutiennent les panneaux avec une inclinaison fixe de 45°, tandis que les pinces centrales relient les trois modules côte à côte en un seul plan stable.
Caractéristiques techniques
| Référence produit | SUPP-3MFV |
| Type | Structure pour toit plat ou mur |
| Panneaux pris en charge | 3 panneaux solaires (largeur combinée max 320 cm) |
| Inclinaison | Fixe à 45° |
| Matériau | Aluminium anodisé, épaisseur 3mm |
| Surfaces compatibles | Toit plat (ancrage au sol) ou mur vertical |
| Contenu du colis | 2 chevalets triangulaires à 45°, 2 traverses horizontales de 330cm, 4 pinces de fixation terminale, 4 pinces de fixation centrale, visserie |
| Poids | 3 kg |
| Dimensions du colis | 100 x 50 x 20 cm |
Contenu de la fourniture
- 2 chevalets triangulaires à inclinaison 45°
- 2 traverses horizontales de 330cm
- 4 pinces de fixation terminale
- 4 pinces de fixation centrale
- Visserie complète de montage
Questions fréquentes
Quelle est la largeur combinée maximale des 3 panneaux pris en charge ?
La structure est dimensionnée pour 3 panneaux solaires côte à côte d'une largeur combinée allant jusqu'à 320 cm. Pour des panneaux plus larges, contactez-nous pour vérifier la compatibilité.
Puis-je l'installer sur un toit plat sans percer la membrane d'étanchéité ?
Oui, la structure est conçue pour un ancrage au sol par lestage, évitant ainsi de percer la membrane d'étanchéité du toit. Elle peut aussi être fixée verticalement à un mur.
Convient-elle aussi à la fixation murale, type auvent ?
Oui, en plus de l'installation sur toit plat, la structure peut être fixée verticalement à un mur, par exemple pour créer un petit auvent photovoltaïque.
Que contient le colis ?
Le kit comprend 2 chevalets triangulaires à 45°, 2 traverses horizontales de 330cm, 4 pinces de fixation terminale, 4 pinces de fixation centrale et la visserie complète. Les lests pour l'ancrage au sol ne sont pas inclus.
À quoi servent les 4 pinces de fixation centrale ?
Avec 3 panneaux côte à côte, il y a deux points de jonction : les 4 pinces centrales (2 par jonction) relient les bords intérieurs des panneaux, garantissant un plan uniforme et bien ancré sur toute la largeur.
