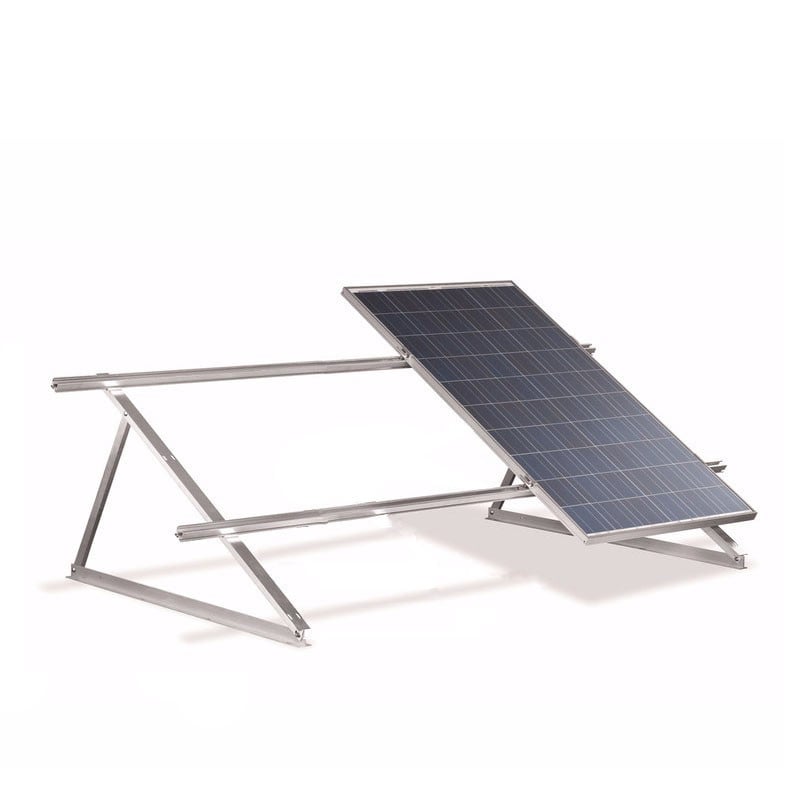

Struttura di sostegno a 45° per 3 moduli fotovoltaici su tetto
Struttura in alluminio anodizzato da 3mm per il fissaggio di 3 moduli fotovoltaici (larghezza complessiva max 320cm) con inclinazione fissa a 45°. Adatta a tetti piani con ancoraggio a terra o a fissaggio verticale a parete, tipo pensilina.
Questa struttura di sostegno a 45° in alluminio anodizzato da 3mm è pensata per installare 3 moduli fotovoltaici affiancati (larghezza complessiva massima 320 cm) su tetto piano o in fissaggio verticale a parete, tipo pensilina. L'inclinazione fissa di 45° garantisce una buona resa energetica anche senza un orientamento ottimale del tetto.
A cosa serve questa struttura
Il sistema si ancora a terra sul tetto piano, evitando di dover forare la guaina impermeabilizzante, oppure si fissa direttamente a una parete verticale, ad esempio come tettoia o pensilina. Due cavalletti triangolari sostengono i pannelli con un'inclinazione fissa di 45°, mentre le graffette centrali uniscono i tre moduli affiancati in un unico piano stabile.
Specifiche tecniche
| Codice prodotto | SUPP-3MFV |
| Tipologia | Struttura per tetto piano o parete |
| Pannelli supportati | 3 moduli fotovoltaici (larghezza complessiva max 320 cm) |
| Inclinazione | Fissa a 45° |
| Materiale | Alluminio anodizzato, spessore 3mm |
| Superfici compatibili | Tetto piano (ancoraggio a terra) o parete verticale |
| Contenuto confezione | 2 cavalletti triangolari 45°, 2 binari traversi orizzontali da 330cm, 4 graffette di fissaggio terminali, 4 graffette di fissaggio centrali, bulloneria |
| Peso | 3 kg |
| Dimensioni imballo | 100 x 50 x 20 cm |
Cosa include la fornitura
- 2 cavalletti triangolari con inclinazione 45°
- 2 binari traversi orizzontali da 330cm
- 4 graffette di fissaggio terminali
- 4 graffette di fissaggio centrali
- Bulloneria completa di montaggio
Domande frequenti
Qual è la larghezza massima complessiva dei 3 pannelli supportati?
La struttura è dimensionata per 3 moduli fotovoltaici affiancati con larghezza complessiva fino a 320 cm. Per pannelli più larghi ti consigliamo di contattarci per verificare la compatibilità.
Posso installarla su un tetto piano senza forare la guaina?
Sì, la struttura è pensata per l'ancoraggio a terra tramite zavorre, così da evitare forature della membrana impermeabilizzante del tetto. In alternativa può essere fissata verticalmente a parete.
È adatta anche per il fissaggio a parete, tipo pensilina?
Sì, oltre all'installazione su tetto piano, la struttura può essere fissata verticalmente a una parete, ad esempio per creare una piccola pensilina fotovoltaica.
Cosa è incluso nella confezione?
Il kit comprende 2 cavalletti triangolari a 45°, 2 binari traversi orizzontali da 330cm, 4 graffette di fissaggio terminali, 4 graffette di fissaggio centrali e la bulloneria completa. Le zavorre per l'ancoraggio a terra non sono incluse.
A cosa servono le 4 graffette di fissaggio centrali?
Con 3 moduli affiancati ci sono due punti di giunzione: le 4 graffette centrali (2 per giunzione) uniscono i bordi interni dei pannelli, garantendo un piano uniforme e ben ancorato su tutta la larghezza.
