Structure de soutien à 45° pour module photovoltaïque sur toit
Structure en aluminium anodisé de 3mm pour fixer 1 panneau solaire (largeur max 105cm) avec une inclinaison fixe de 45°. Adaptée aux toits plats avec ancrage au sol ou à la fixation verticale murale.
Vous devez installer 1 module solaire sur un toit plat ou un mur avec une inclinaison fixe de 45° ? Cette structure en aluminium fournit une base coordonnée pour aligner les panneaux.
Vérifiez d'abord la largeur totale et faites dimensionner ancrages ou lestage selon le support, le vent et la neige. La fiche détaille les dimensions, les composants et la compatibilité du kit.
Cette structure de support à 45° en aluminium anodisé de 3mm est conçue pour installer 1 panneau solaire (largeur maximale 105 cm) sur un toit plat ou par fixation verticale murale, type auvent. L'inclinaison fixe de 45° garantit un bon rendement énergétique même sans orientation optimale du toit.
À quoi sert cette structure

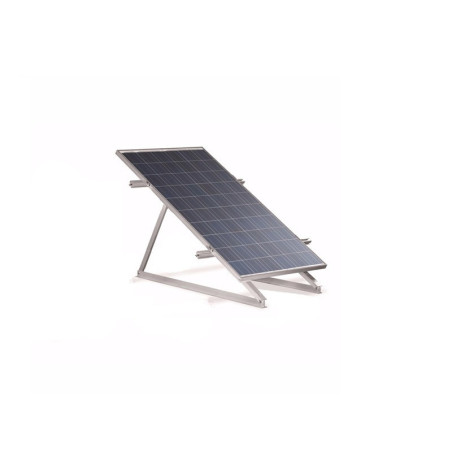

Le système est lesté directement sur le toit plat, évitant ainsi de percer la membrane d'étanchéité, ou il est fixé directement à un mur vertical, par exemple pour créer un petit auvent solaire. Deux chevalets triangulaires soutiennent le panneau avec une inclinaison fixe de 45°, une valeur qui garantit de bonnes performances dans la plupart des installations.
Caractéristiques techniques
| Référence produit | SUPP-1MFV |
| Type | Structure pour toit plat ou mur |
| Panneaux pris en charge | 1 panneau solaire (largeur max 105 cm) |
| Inclinaison | Fixe à 45° |
| Matériau | Aluminium anodisé, épaisseur 3mm |
| Surfaces compatibles | Toit plat (ancrage au sol) ou mur vertical |
| Contenu du colis | 2 chevalets triangulaires à 45°, 2 traverses horizontales de 110cm, 4 pinces de fixation terminale, visserie |
| Poids | 2 kg |
| Dimensions du colis | 50 x 30 x 3 cm |
Contenu de la fourniture
- 2 chevalets triangulaires à inclinaison 45°
- 2 traverses horizontales de 110cm
- 4 pinces de fixation terminale
- Visserie complète de montage
Questions fréquentes
Quelle largeur maximale de panneau cette structure supporte-t-elle ?
La structure est dimensionnée pour des panneaux solaires d'une largeur totale allant jusqu'à 105 cm. Pour des panneaux plus larges, contactez-nous pour vérifier la compatibilité.
Puis-je l'installer sur un toit plat sans percer la membrane d'étanchéité ?
Oui, la structure est conçue pour un ancrage au sol par lestage, évitant ainsi de percer la membrane d'étanchéité du toit. Elle peut aussi être fixée verticalement à un mur.
Convient-elle aussi à la fixation murale, type auvent ?
Oui, en plus de l'installation sur toit plat, la structure peut être fixée verticalement à un mur, par exemple pour créer un petit auvent photovoltaïque.
Que contient le colis ?
Le kit comprend 2 chevalets triangulaires à 45°, 2 traverses horizontales de 110cm, 4 pinces de fixation terminale et la visserie complète. Les lests pour l'ancrage au sol ne sont pas inclus.
Est-elle compatible avec tous les panneaux solaires ?
Elle est compatible avec la plupart des panneaux solaires standards jusqu'à 105 cm de large. Vérifiez toujours les dimensions de votre panneau avant l'achat.
