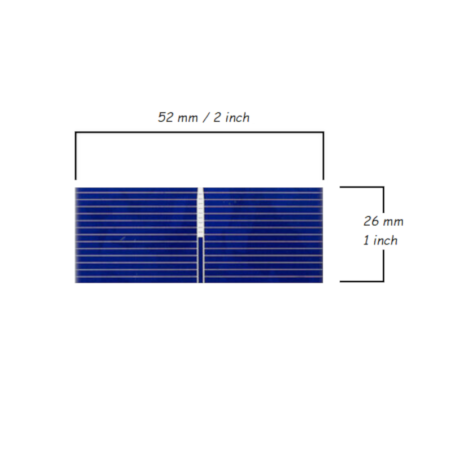

Cellule solaire polycristalline 1”x2” ou 26x52mm de 1BB
Cellule solaire polycristalline 26x52 mm (1x2 pouces), environ 0,25 Wp et 1 busbar. Valeurs nominales : Vmp 0,544 V, Imp 0,45 A, Voc 0,64 V et rendement 18,7%.
Format très compact pour micromodules, maquettes, petits capteurs, prototypes et laboratoires STEM. Cellule nue nécessitant ribbon, soudure, support et encapsulation.
La cellule solaire polycristalline 26x52 mm 1BB produit environ 0,25 Wp et constitue le plus petit format de cette famille, adapté aux micromodules, maquettes, capteurs et démonstrateurs pédagogiques. Au point de puissance maximale, elle fournit nominalement 0,544 V et 0,45 A.
Ce n'est pas un panneau prêt à l'emploi. Une chaîne fiable exige du ribbon compatible avec la busbar unique, une soudure contrôlée, un support, une isolation et une encapsulation.
Quels projets conviennent au format 26x52 mm ?
Les dimensions réduites permettent d'intégrer la cellule dans des objets compacts, véhicules éducatifs, ventilateurs, capteurs et maquettes. Plusieurs cellules peuvent être réparties sur des surfaces étroites et connectées en série pour obtenir la tension nécessaire.
La puissance reste limitée : elle ne doit pas être choisie pour alimenter directement des charges importantes. Le projet doit partir de la consommation réelle et considérer lumière disponible, stockage et convertisseur éventuel.
Caractéristiques techniques SC1P1-26x52
| Référence | SC1P1-26x52 |
| Technologie | Silicium polycristallin |
| Pmax | Environ 0,25 Wp |
| Vmp | 0,544 V |
| Imp | 0,45 A |
| Voc | 0,64 V |
| Isc | 0,49 A |
| Rendement | 18,7% |
| Busbar | 1BB |
| Dimensions | 26x52 mm, environ 1x2 pouces |
| Épaisseur | 170 ± 20 µm |
| Poids | Environ 2 g |
Que produisent 12, 24 ou 36 cellules ?
En série, les tensions s'additionnent et le courant reste proche de 0,45 A. Les valeurs sont théoriques avant pertes de température, mismatch, soudure et encapsulation.
| Cellules | Vmp | Voc | Puissance |
| 12 | 6,53 V | 7,68 V | 3 Wp |
| 24 | 13,06 V | 15,36 V | 6 Wp |
| 36 | 19,58 V | 23,04 V | 9 Wp |
Pour augmenter le courant, mettre en parallèle uniquement des chaînes complètes et homogènes. Dimensionner charge, régulateur, câbles et protections selon les valeurs réelles.
Projets STEM et kits photovoltaïques éducatifs
Le petit format convient aux expériences rapides : mesures de tension et courant, mini-véhicules solaires, effets de l'ombrage et comparaison d'une ou plusieurs cellules en série.
Découvrez Le Soleil en Classe et les kits éducatifs MR WATT
Comment souder une microcellule
La petite taille ne supprime pas la fragilité. Utiliser ribbon et flux compatibles, panne propre, température contrôlée et contacts brefs. Maintenir la cellule à plat et vérifier continuité, polarité et tension.
Lire le guide MR WATT sur la soudure des cellules solaires
Questions fréquentes
S'agit-il d'un panneau solaire complet ?
Non. C'est une cellule d'environ 0,25 Wp nécessitant connexions, support, isolation et encapsulation.
Peut-elle alimenter un petit moteur ?
Cela dépend de la tension, du courant de démarrage et de la lumière. Plusieurs cellules et parfois un condensateur, une batterie ou un circuit de gestion sont nécessaires.
Combien de cellules fournissent environ 6 V ?
12 cellules en série donnent environ 6,53 V Vmp avant pertes et variations environnementales.
Convient-elle aux projets scolaires ?
Oui. Sa petite taille permet de construire des chaînes compactes et d'observer clairement les connexions.
Peut-elle être utilisée dehors sans protection ?
Non. Elle doit être encapsulée et protégée de l'humidité, des chocs et de la flexion.
