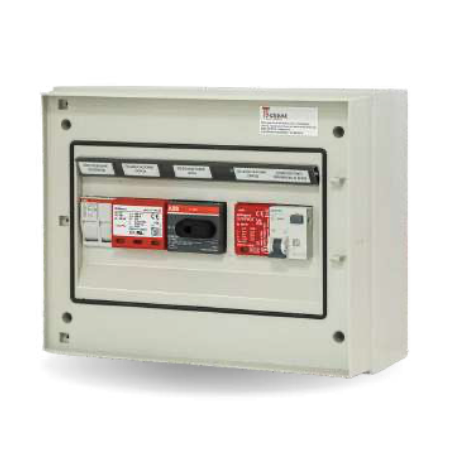

TBMF 2/2 1000V
Cuadro Total Box TBMF 2/2 1000V: solución combinada que integra en una sola caja la protección del lado CC y del lado CA de una instalación fotovoltaica monofásica con 2 strings independientes hasta 1000 Vcc. Incluye seccionador bajo carga 1000V, descargador SPD Tipo 2, bases portafusibles 1000V con fusibles gPV 16/20A e interruptor magnetotérmico diferencial monofásico 32A Clase A. Envolvente IP65 de 36 módulos, conforme a las normas italianas CEI 0-21, CEI EN 61439 y CEI 64-8.
El Cuadro Total Box TBMF 2/2 1000V de Icierre reúne en una única solución todas las protecciones necesarias para una instalación fotovoltaica monofásica con dos strings hasta 1000 Vcc: gestiona con seguridad tanto los strings de módulos fotovoltaicos (lado CC) como la conexión a la red (lado CA), reduciendo el espacio ocupado y el tiempo de cableado.
¿Por qué se necesita un cuadro de string Total Box?
Toda instalación fotovoltaica debe protegerse contra sobreintensidades, sobretensiones y fallos de aislamiento, y debe poder seccionarse con seguridad para el mantenimiento. El Total Box TBMF 2/2 1000V integra todos estos dispositivos en un único cuadro certificado, conforme a las normas italianas CEI 0-21, CEI EN 61439 y CEI 64-8.
Especificaciones técnicas TBMF 2/2 1000V
| Configuración | Monofásico — 2 IN / 2 OUT |
| Tensión máx. CC | 1000 Vcc |
| Número de strings | 2 independientes |
| Seccionamiento CC | Seccionador bajo carga 1000V 16/32A |
| Protección CC | Descargador SPD Tipo 2 1000V + bases portafusibles 1000V 32A con fusibles gPV 16/20A |
| Protección CA | Interruptor magnetotérmico diferencial monofásico 32A curva C, 300mA Clase A |
| SPD lado CA | Descargador de sobretensiones 230V Tipo 2 |
| Envolvente | Caja IP65 de 36 módulos DIN, bornes precableados y etiquetas de identificación |
| Normas de referencia | CEI 0-21, CEI EN 61439, CEI 64-8 (normas italianas) |
¿Cuándo se utiliza el Total Box TBMF 2/2 1000V?
Es adecuado para instalaciones fotovoltaicas monofásicas con dos strings independientes y tensión en vacío hasta 1000 Vcc, típicamente residenciales y pequeño terciario repartidos en dos faldones u orientaciones distintas. Para un solo string existe el TBMF 1/1 1000V; para instalaciones trifásicas, la gama TBTF.
Qué incluye
- Cuadro Total Box TBMF 2/2 1000V en envolvente IP65 de 36 módulos, ya cableado y certificado
- Seccionador bajo carga 1000V, SPD Tipo 2 y portafusibles con fusibles gPV en el lado CC
- Interruptor magnetotérmico diferencial y SPD 230V en el lado CA
- Bornes de entrada/salida y etiquetas de identificación sobre carriles plastificados
Preguntas frecuentes
¿Puedo conectar dos strings con orientaciones distintas?
Sí: el TBMF 2/2 gestiona dos strings independientes, cada uno con su propia protección por fusible y entrada/salida separadas. Es la configuración típica de cubiertas con dos faldones u orientaciones diferentes, donde los strings trabajan con corrientes y tensiones no alineadas.
¿El cuadro TBMF 2/2 1000V viene cableado o hay que montarlo?
Llega ya cableado y certificado: seccionador, SPD, portafusibles e interruptor diferencial están montados y conectados a los bornes. Solo hay que fijarlo a la pared y conectarlo a los dos strings y a la línea CA.
¿Qué protege el lado CC de este cuadro?
El lado CC integra un seccionador bajo carga 1000V para abrir los strings con seguridad, un descargador SPD Tipo 2 frente a descargas atmosféricas indirectas y bases portafusibles 1000V con fusibles gPV 16/20A que protegen cada string de las corrientes de retorno.
¿Qué protección hay en el lado CA?
En el lado CA hay un interruptor magnetotérmico diferencial monofásico 32A curva C de 300mA Clase A, adecuado para la componente continua de los inversores fotovoltaicos, más un descargador SPD 230V Tipo 2 que protege la línea hacia el inversor y la red.
¿Qué documentos hacen falta para la conexión a red?
Para la solicitud de conexión suelen hacer falta el esquema unifilar, la declaración de conformidad y los datos de placa de las protecciones instaladas. Al ser un cuadro certificado con componentes etiquetados, el Total Box simplifica esta documentación.
