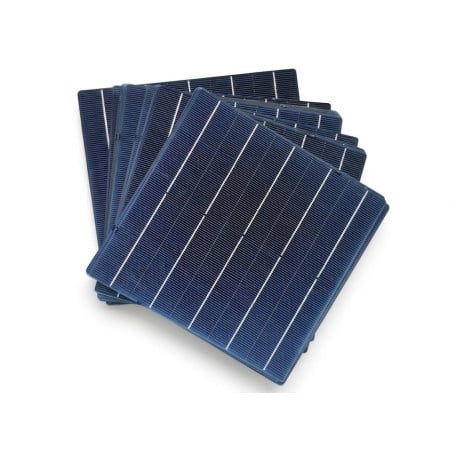

Célula solar bifacial monocristalina 5BB 5,4Wp

La célula solar bifacial monocristalina de 156,75 x 156,75 mm (formato M2, diagonal de 210 mm) capta la luz por las dos caras: por delante recibe la irradiancia directa y por detrás la luz reflejada por el suelo y la difusa. A diferencia de una célula monofacial del mismo formato, la cara posterior no está cerrada por una capa continua de aluminio sino por una rejilla de contacto que deja pasar la luz. Según la ficha técnica del fabricante, con una instalación adecuada la cara posterior añade entre un 5 y un 20% a la potencia medida en la cara frontal.

La cara frontal tiene 5 busbars de plata de 0,7 mm y antirreflejo de nitruro de silicio; la posterior lleva pads de soldadura de plata de 1,75 mm. Se interconecta, por tanto, con el clásico ribbon frontal-posterior, igual que las monocristalinas con busbar que ya conoces: sin backsheets conductivos ni equipos especiales.

Bifacial no significa automáticamente más energía

Es el punto que casi todas las fichas de la competencia omiten. La ganancia posterior solo existe si la luz llega realmente a la cara trasera, y depende de tres factores:

• El módulo debe ser transparente por detrás: vidrio-vidrio o backsheet transparente. Laminada con un backsheet blanco o negro opaco, una célula bifacial funciona exactamente como una monofacial y el sobrecoste se pierde.
• El albedo del suelo, es decir, cuánta luz refleja la superficie bajo el módulo: el césped refleja aproximadamente un 15-26%, el hormigón y la grava clara algo más, una membrana blanca o la nieve mucho más.
• Altura y espacio libre: un módulo apoyado sobre el tejado tiene la cara trasera a oscuras. Pérgolas, marquesinas, vallas verticales, barandillas y estructuras en suelo elevadas son las instalaciones donde la cara posterior trabaja.

Por eso el rango declarado es tan amplio: un 5% en condiciones modestas y un 20% sobre superficies muy claras con el módulo bien elevado.

Especificaciones técnicas

Clases de potencia (cara frontal, STC)

Las eficiencias cuadran con la geometría: la célula pseudocuadrada tiene una superficie útil de unos 244 cm², y 5,40 W sobre 244 cm² a 1000 W/m² equivalen al 22,1%. Para dimensionar un módulo se usan siempre los valores de la cara frontal; la aportación posterior es un margen adicional que depende del emplazamiento, no una potencia nominal garantizada.

Cuánto aporta realmente la cara posterior: un ejemplo con números

La norma de medida de los dispositivos bifaciales (IEC TS 60904-1-2) toma como referencia 135 W/m² en la cara posterior junto con 1000 W/m² en la frontal, una condición representativa de un módulo elevado sobre un suelo de albedo medio. La bifacialidad de este modelo no está declarada: suponiendo un 70%, típico de las células bifaciales de tipo p con rejilla posterior de aluminio, la célula de 5,40 Wp alcanza unos 5,9 W equivalentes, alrededor de un +9%. Es una hipótesis de cálculo, no un dato nominal: sirve para entender el orden de magnitud.

Con el calor ocurre lo mismo. Con -0,41 %/°C, una célula que en verano trabaja a 65 °C pierde cerca de un 16% respecto a los 25 °C de ensayo: la célula de 5,40 Wp entrega en ese momento unos 4,5 W por la cara frontal. Las instalaciones bifaciales bien ventiladas, como pérgolas y vallas, también ayudan en esto porque el módulo se mantiene más fresco.

Para quién es y dónde usarla

• Módulos vidrio-vidrio a medida para pérgolas, marquesinas, cocheras y porches, donde la luz que pasa entre las células también es un elemento arquitectónico
• Módulos verticales para vallas y barandillas orientadas este-oeste, que producen por ambas caras por la mañana y por la tarde
• Prototipos y laboratorio: medidas de bifacialidad, comparativas frontal/posterior, docencia sobre arquitecturas de célula
• Montaje propio: con 200 µm de espesor y busbars frontales, es una célula que se suelda a mano con ribbon, flux y soldador con control de temperatura

No es la opción adecuada para un panel laminado con backsheet opaco o pegado sobre una superficie maciza: ahí una monocristalina monofacial cuesta menos y rinde igual. MR WATT diseña y fabrica módulos fotovoltaicos a medida: si necesitas el módulo vidrio-vidrio terminado con estas células, podemos encargarnos del encintado y la laminación.

Preguntas frecuentes

¿Una célula bifacial produce siempre más que una célula normal?

No. La cara posterior solo produce si recibe luz: en un módulo con backsheet opaco, o apoyado sobre el tejado sin espacio debajo, la célula bifacial rinde como una monofacial. La ganancia declarada del 5-20% se obtiene con módulos vidrio-vidrio o con backsheet transparente, instalados elevados sobre superficies claras.

¿Se puede soldar a mano como las células con busbar convencionales?

Sí. La cara frontal tiene 5 busbars de plata de 0,7 mm y la posterior pads de soldadura de plata de 1,75 mm, así que se conecta en serie con ribbon estañado frontal-posterior. Se necesitan flux no-clean y un soldador con control de temperatura. Su espesor de 200 µm la hace más tolerante a la manipulación que las células más finas de última generación.

¿Cuántas células necesito para cargar una batería de 12 V?

Con una tensión en el punto de máxima potencia de unos 0,57 V por célula, se necesitan 36 células en serie: unos 20,5 V a 25 °C, que con las células calientes en verano bajan hacia 18 V, todavía suficientes para que un regulador cargue correctamente una batería de 12 V. Con 36 células de 5,4 W se obtiene un módulo de unos 190 W solo por la cara frontal, antes de las pérdidas de laminación.

¿Qué es el factor de bifacialidad y por qué no se indica?

Es la relación entre la potencia que produce la cara posterior y la que produce la frontal con la misma luz, medida según IEC TS 60904-1-2. La ficha técnica de este modelo no lo recoge; las células bifaciales de tipo p con rejilla posterior de aluminio se sitúan normalmente entre el 65 y el 80%, mientras que las células de tipo n como TOPCon y heterounión alcanzan el 80-95%.

¿La potencia indicada incluye la aportación de la cara posterior?

No. Las clases de 5,20 a 5,40 Wp se miden en condiciones STC con luz solo en la cara frontal. La aportación posterior se suma según la instalación y no debe usarse para dimensionar strings y reguladores: se diseña con los valores frontales y la cara posterior se considera un margen de producción.
