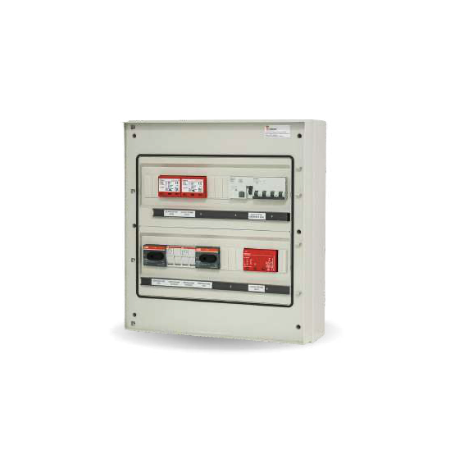

Quadro Total Box DC/AC Trifase TBTF 1/1 1000V
Quadro Total Box TBTF 1/1 1000V: soluzione combinata che integra in un unico box la protezione lato DC e lato AC di un impianto fotovoltaico trifase con una stringa indipendente fino a 1000 Vdc. Include sezionatore sotto carico 1000V, scaricatore SPD Tipo 2 1000V, base portafusibili 1000V 32A con fusibili gPV, interruttore magnetotermico differenziale trifase 16/20A 300mA tipo A e SPD 400V. Involucro IP65 da 36 moduli, conforme a CEI 0-21, CEI EN 61439 e CEI 64-8.
Il Quadro Total Box TBTF 1/1 1000V di Icierre è un quadro combinato che racchiude in un'unica soluzione tutte le protezioni necessarie a un impianto fotovoltaico trifase con una stringa indipendente fino a 1000 Vdc: gestisce in sicurezza sia la stringa di moduli fotovoltaici (lato DC) sia il collegamento verso la rete trifase (lato AC), riducendo ingombri e tempi di cablaggio rispetto all'assemblaggio di componenti sfusi.
Perché serve un quadro Total Box trifase?
Ogni impianto fotovoltaico deve essere protetto contro sovracorrenti, sovratensioni e guasti d'isolamento, e deve poter essere sezionato in sicurezza per la manutenzione. Sul lato trifase servono inoltre un interruttore magnetotermico differenziale a quattro poli e uno scaricatore dimensionato per 400V. Il Total Box TBTF 1/1 1000V integra tutti questi dispositivi in un solo quadro certificato, in conformità a CEI 0-21, CEI EN 61439 e CEI 64-8.
Specifiche tecniche TBTF 1/1 1000V
| Configurazione | Trifase — 1 IN / 1 OUT |
| Tensione max DC | 1000 Vdc |
| Numero stringhe | 1 stringa indipendente |
| Sezionamento DC | Sezionatore sotto carico 1000V |
| Protezione DC | Scaricatore SPD Tipo 2 1000V + base portafusibili 1000V 32A con fusibili gPV 12/16A |
| Protezione AC | Interruttore magnetotermico differenziale trifase 16/20A, 300mA tipo A |
| SPD lato AC | Scaricatore di sovratensione 400V Tipo 2 |
| Collegamenti | Morsettiere di ingresso/uscita precablate |
| Involucro | Box IP65 da 36 moduli DIN, etichette di identificazione componenti su binari plastificati |
| Norme di riferimento | CEI 0-21, CEI EN 61439, CEI 64-8 |
Quando si usa il Total Box TBTF 1/1 1000V?
È la scelta corretta per impianti fotovoltaici trifase con una sola stringa e tensione a vuoto fino a 1000 Vdc, tipicamente impianti da circa 6-10 kWp con inverter trifase a singolo MPPT. Per due stringhe indipendenti sullo stesso quadro va scelto il TBTF 2/2 1000V; per impianti monofase, la famiglia TBMF.
Cosa è incluso
- Quadro Total Box TBTF 1/1 1000V in involucro IP65 da 36 moduli, già cablato e certificato
- Sezionatore sotto carico 1000V, SPD Tipo 2 1000V e portafusibili con fusibili gPV lato DC
- Interruttore magnetotermico differenziale trifase e SPD 400V Tipo 2 lato AC
- Morsettiere di ingresso/uscita ed etichette di identificazione componenti su binari plastificati
Domande frequenti
Che differenza c'è tra il TBTF 1/1 1000V e il TBMF 1/1 1000V?
Il lato DC è equivalente, cambia il lato AC: il TBTF è pensato per inverter trifase e monta un interruttore magnetotermico differenziale a quattro poli con scaricatore 400V, mentre il TBMF è monofase con differenziale bipolare e scaricatore 230V. La scelta dipende dal tipo di inverter e dalla fornitura elettrica.
Il quadro TBTF 1/1 1000V è già cablato o devo assemblarlo?
Arriva già cablato e certificato: sezionatore, SPD, portafusibili e interruttore differenziale trifase sono montati e collegati alle morsettiere di ingresso e uscita. Va solo fissato a parete e collegato alla stringa fotovoltaica e alla linea trifase.
Perché il differenziale è di tipo A e non di tipo AC?
Gli inverter fotovoltaici possono generare componenti di corrente continua sul lato di rete, che un differenziale di tipo AC non rileva. Il tipo A da 300mA installato nel Total Box è adatto a queste correnti pulsanti unidirezionali ed è la scelta richiesta dalla CEI 64-8 per questo tipo di impianti.
A che taglia di impianto corrisponde questo quadro?
Con una stringa a 1000 Vdc e un interruttore AC trifase da 16/20A, il TBTF 1/1 1000V copre tipicamente impianti fino a circa 10 kWp con inverter trifase a singolo ingresso MPPT. Il dimensionamento va comunque verificato sulla corrente nominale dell'inverter installato.
Quali documenti servono per la pratica di connessione?
Per la connessione al distributore servono schema unifilare, dichiarazione di conformità (Di.co) e i dati di targa delle protezioni installate. Il Total Box, essendo un quadro certificato con componenti identificati da etichetta, semplifica la compilazione di questa documentazione.
