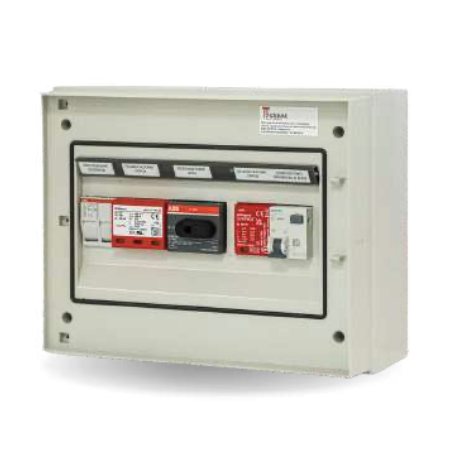

Quadro Total Box DC/AC Monofase TBMF 2/2 600V
Quadro Total Box TBMF 2/2 600V: soluzione combinata che integra in un unico box la protezione lato DC e lato AC di un impianto fotovoltaico monofase con due stringhe fino a 600 Vdc. Include sezionatore sotto carico 600V, scaricatore SPD Tipo 2, base portafusibili 1000V con fusibili gPV 16/20A e interruttore magnetotermico differenziale monofase 300mA Classe A. Involucro IP65 da 36 moduli, conforme alle norme CEI 0-21, CEI EN 61439 e CEI 64-8.
Il Quadro Total Box TBMF 2/2 600V di Icierre è un quadro combinato che racchiude in un'unica soluzione tutte le protezioni necessarie a un impianto fotovoltaico monofase con due stringhe indipendenti fino a 600 Vdc: gestisce in sicurezza sia le stringhe di moduli fotovoltaici (lato DC) sia il collegamento verso la rete (lato AC), riducendo ingombri e tempi di cablaggio rispetto all'assemblaggio di componenti sfusi.
Perché serve un quadro di stringa Total Box?
Ogni impianto fotovoltaico deve essere protetto contro sovracorrenti, sovratensioni e guasti d'isolamento, e deve poter essere sezionato in sicurezza per la manutenzione. Il Total Box TBMF 2/2 600V integra tutti questi dispositivi in un solo quadro certificato, in conformità a CEI 0-21, CEI EN 61439 e CEI 64-8, garantendo continuità e affidabilità del sistema.
Specifiche tecniche TBMF 2/2 600V
| Configurazione | Monofase — 2 IN / 2 OUT |
| Tensione max DC | 600 Vdc |
| Numero stringhe | 2 stringhe singole |
| Sezionamento DC | Sezionatore sotto carico 600V 16A |
| Protezione DC | Scaricatore SPD Tipo 2 600V + base portafusibili 1000V 32A con fusibili gPV 16/20A |
| Protezione AC | Interruttore magnetotermico differenziale monofase 16A curva C, 300mA Classe A |
| SPD lato AC | Scaricatore di sovratensione 230V Tipo 2 |
| Collegamenti | Morsettiere di ingresso/uscita precablate |
| Involucro | Box IP65 da 36 moduli DIN, etichette di identificazione componenti su binari plastificati |
| Norme di riferimento | CEI 0-21, CEI EN 61439, CEI 64-8 |
Quando si usa il Total Box TBMF 2/2 600V?
È la scelta corretta per impianti fotovoltaici monofase con due stringhe e tensione a vuoto entro i 600 Vdc, tipicamente impianti residenziali con doppia falda o doppio orientamento, dove ogni stringa deve essere sezionata e protetta separatamente. Se le stringhe lavorano oltre i 600 Vdc va scelta la versione TBMF 2/2 1000V; per una sola stringa, il TBMF 1/1 600V.
Cosa è incluso
- Quadro Total Box TBMF 2/2 600V in involucro IP65 da 36 moduli, già cablato e certificato
- Sezionatore sotto carico 600V, SPD Tipo 2 e portafusibili con fusibili gPV lato DC
- Interruttore magnetotermico differenziale e SPD 230V Tipo 2 lato AC
- Morsettiere di ingresso/uscita ed etichette di identificazione componenti su binari plastificati
Domande frequenti
Posso collegare due stringhe con orientamenti diversi al TBMF 2/2 600V?
Sì: il quadro ha due ingressi e due uscite separate, con protezione e sezionamento indipendenti per ciascuna stringa. È la configurazione tipica per tetti a doppia falda o con orientamenti diversi, dove le stringhe lavorano in condizioni di irraggiamento non omogenee.
Che differenza c'è tra il TBMF 2/2 600V e il TBMF 2/2 1000V?
Cambia la tensione massima ammessa sul lato in continua: il modello 600V monta sezionatore e scaricatore dimensionati per 600 Vdc, il modello 1000V per 1000 Vdc. La scelta dipende dalla tensione a vuoto della stringa alla temperatura minima di progetto: se supera i 600 V occorre la versione 1000V.
Il quadro TBMF 2/2 600V è già cablato o devo assemblarlo?
Arriva già cablato e certificato: sezionatore, SPD, portafusibili e interruttore differenziale sono montati e collegati alle morsettiere di ingresso e uscita. Va solo fissato a parete e collegato alle stringhe fotovoltaiche e alla linea AC.
Cosa protegge il lato DC di questo quadro?
Il lato DC integra un sezionatore sotto carico 600V per aprire le stringhe in sicurezza, uno scaricatore di sovratensione SPD Tipo 2 contro le fulminazioni indirette e una base portafusibili 1000V con fusibili gPV 16/20A contro le sovracorrenti di ritorno tra le due stringhe.
Quali documenti servono per la pratica di connessione?
Per la connessione al distributore servono schema unifilare, dichiarazione di conformità (Di.co) e i dati di targa delle protezioni installate. Il Total Box, essendo un quadro certificato con componenti identificati da etichetta, semplifica la compilazione di questa documentazione.
