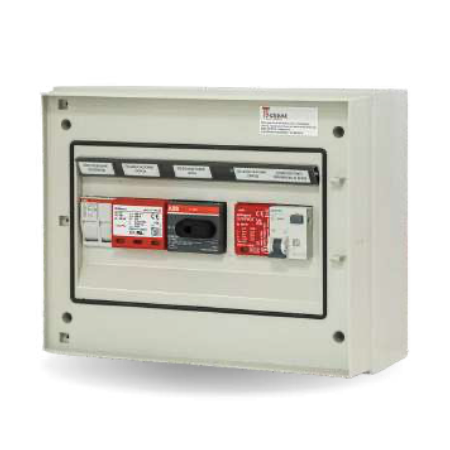

Schaltschrank Total Box DC/AC einphasig TBMF 2/2 600V
Total Box TBMF 2/2 600V: Kombilösung, die den DC- und AC-seitigen Schutz einer einphasigen PV-Anlage mit zwei Strings bis 600 Vdc in einem einzigen Gehäuse vereint. Enthält Lasttrennschalter 600V, Typ-2-SPD, Sicherungssockel 1000V mit gPV-Sicherungen 16/20A und einphasigen FI/LS-Schalter 300mA Klasse A. IP65-Gehäuse mit 36 Modulen, konform mit CEI 0-21, CEI EN 61439 und CEI 64-8.
Der Total Box TBMF 2/2 600V von Icierre ist ein Kombischaltkasten, der alle Schutzeinrichtungen einer einphasigen PV-Anlage mit zwei unabhängigen Strings bis 600 Vdc in einer Lösung zusammenfasst: Er verwaltet sicher sowohl die PV-Modulstrings (DC-Seite) als auch den Netzanschluss (AC-Seite) und reduziert Platzbedarf und Verdrahtungsaufwand gegenüber dem Zusammenbau von Einzelkomponenten.
Warum ein Total Box Generatoranschlusskasten?
Jede PV-Anlage muss gegen Überströme, Überspannungen und Isolationsfehler geschützt und für die Wartung sicher freischaltbar sein. Der Total Box TBMF 2/2 600V integriert all diese Geräte in einem einzigen zertifizierten Schaltkasten gemäß CEI 0-21, CEI EN 61439 und CEI 64-8 und sichert so Verfügbarkeit und Zuverlässigkeit der Anlage.
Technische Daten TBMF 2/2 600V
| Konfiguration | Einphasig — 2 IN / 2 OUT |
| Max. DC-Spannung | 600 Vdc |
| Anzahl Strings | 2 Einzelstrings |
| DC-Trennung | Lasttrennschalter 600V 16A |
| DC-Schutz | Typ-2-SPD 600V + Sicherungssockel 1000V 32A mit gPV-Sicherungen 16/20A |
| AC-Schutz | Einphasiger FI/LS-Schalter 16A Kennlinie C, 300mA Klasse A |
| SPD AC-Seite | Überspannungsableiter 230V Typ 2 |
| Anschlüsse | Vorverdrahtete Ein-/Ausgangsklemmen |
| Gehäuse | IP65-Kasten mit 36 DIN-Modulen, Komponentenkennzeichnung auf kunststoffbeschichteten Schienen |
| Normen | CEI 0-21, CEI EN 61439, CEI 64-8 |
Wann wird der Total Box TBMF 2/2 600V eingesetzt?
Er ist die richtige Wahl für einphasige PV-Anlagen mit zwei Strings und Leerlaufspannung innerhalb von 600 Vdc, typischerweise Wohnanlagen mit zwei Dachflächen oder unterschiedlichen Ausrichtungen, bei denen jeder String separat freigeschaltet und geschützt werden muss. Arbeiten die Strings über 600 Vdc, ist die Version TBMF 2/2 1000V zu wählen; für einen einzelnen String der TBMF 1/1 600V.
Lieferumfang
- Total Box TBMF 2/2 600V im IP65-Gehäuse mit 36 Modulen, vorverdrahtet und zertifiziert
- Lasttrennschalter 600V, Typ-2-SPD und Sicherungssockel mit gPV-Sicherungen auf der DC-Seite
- FI/LS-Schalter und SPD 230V Typ 2 auf der AC-Seite
- Ein-/Ausgangsklemmen und Komponentenkennzeichnung auf kunststoffbeschichteten Schienen
Häufige Fragen
Kann ich zwei Strings mit unterschiedlicher Ausrichtung an den TBMF 2/2 600V anschließen?
Ja: Der Schaltkasten verfügt über zwei getrennte Ein- und Ausgänge mit unabhängigem Schutz und unabhängiger Trennung je String. Das ist die typische Konfiguration für Satteldächer oder unterschiedliche Ausrichtungen, bei denen die Strings unter ungleicher Einstrahlung arbeiten.
Was ist der Unterschied zwischen TBMF 2/2 600V und TBMF 2/2 1000V?
Die maximal zulässige DC-Spannung. Das Modell 600V hat Trennschalter und Ableiter für 600 Vdc, das Modell 1000V für 1000 Vdc. Entscheidend ist die Leerlaufspannung des Strings bei minimaler Auslegungstemperatur: über 600 V ist die 1000V-Version erforderlich.
Ist der TBMF 2/2 600V bereits verdrahtet oder muss ich ihn aufbauen?
Er wird fertig verdrahtet und zertifiziert geliefert: Trennschalter, SPD, Sicherungssockel und FI/LS-Schalter sind montiert und an die Ein- und Ausgangsklemmen angeschlossen. Er muss nur an der Wand befestigt und mit den PV-Strings sowie der AC-Leitung verbunden werden.
Wovor schützt die DC-Seite dieses Schaltkastens?
Die DC-Seite umfasst einen Lasttrennschalter 600V zum sicheren Öffnen der Strings, einen Überspannungsableiter Typ 2 gegen indirekte Blitzeinwirkung und einen Sicherungssockel 1000V mit gPV-Sicherungen 16/20A gegen Rückströme zwischen den beiden Strings.
Welche Unterlagen werden für den Netzanschlussantrag benötigt?
Der Netzbetreiber verlangt einen Übersichtsschaltplan, eine Konformitätserklärung und die Typenschilddaten der installierten Schutzeinrichtungen. Da der Total Box ein zertifizierter Schaltkasten mit gekennzeichneten Komponenten ist, vereinfacht er die Erstellung dieser Unterlagen.
