Quadro Total Box DC/AC Monofase TBMF 1/1 1000V
Quadro Total Box TBMF 1/1 1000V: soluzione combinata che integra in un unico box la protezione lato DC e lato AC di un impianto fotovoltaico monofase. Include sezionatore sotto carico 1000Vdc, scaricatore SPD Tipo 2, base portafusibili 1000V con fusibili gPV e interruttore magnetotermico differenziale 20A Classe A. Involucro IP65, conforme alle norme CEI 0-21, CEI EN 61439 e CEI 64-8.
Il Quadro Total Box TBMF 1/1 1000V di Icierre è un quadro combinato che racchiude in un'unica soluzione tutte le protezioni necessarie a un impianto fotovoltaico monofase: gestisce in sicurezza sia le stringhe di moduli fotovoltaici (lato DC) sia il collegamento verso la rete (lato AC), riducendo ingombri e tempi di cablaggio.
Perché serve un quadro di stringa Total Box?
Ogni impianto fotovoltaico deve essere protetto contro sovracorrenti, sovratensioni e guasti d'isolamento e deve poter essere sezionato in sicurezza per la manutenzione. Il Total Box TBMF 1/1 1000V integra tutti questi dispositivi in un solo quadro certificato, in conformità a CEI 0-21, CEI EN 61439 e CEI 64-8, evitando di assemblare componenti sfusi e garantendo continuità e affidabilità del sistema.
Specifiche tecniche TBMF 1/1 1000V
| Configurazione | Monofase — 1 IN / 1 OUT |
| Tensione max DC | 1000 Vdc |
| Numero stringhe | 1 |
| Protezione DC | Sezionatore sotto carico 1000V + Scaricatore SPD Tipo 2 1000V |
| Fusibili | Base portafusibili 1000V + fusibili gPV 16/20A |
| Protezione AC | Interruttore magnetotermico differenziale 20A curva C, 300mA Classe A |
| SPD lato AC | Scaricatore di sovratensione 230V Tipo 2 |
| Grado di protezione | IP65 |
| Peso | 2 kg |
Quando si usa il Total Box TBMF 1/1 1000V?
È indicato per impianti fotovoltaici monofase con 1 stringa fino a 1000Vdc, dove si vuole un unico quadro che unisca protezione DC e AC. Semplifica la pratica di connessione al distributore e la dichiarazione di conformità dell'impianto.
Cosa è incluso

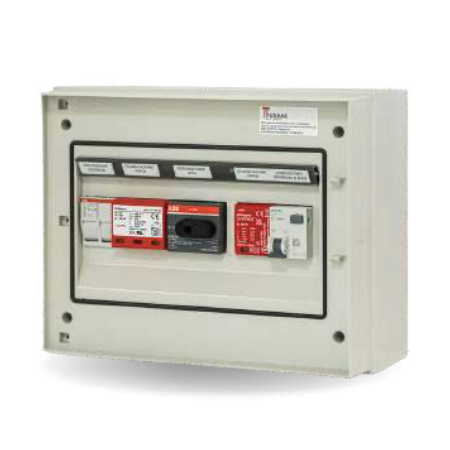

- Quadro Total Box TBMF 1/1 1000V in involucro IP65 con etichette di identificazione componenti
- Sezionatore sotto carico, SPD Tipo 2 e portafusibili con fusibili gPV lato DC
- Interruttore magnetotermico differenziale e SPD lato AC
- Morsettiere di ingresso/uscita precablate
Domande frequenti
Il quadro TBMF 1/1 1000V è già cablato o devo assemblarlo?
Il Total Box TBMF 1/1 1000V arriva già cablato e certificato: sezionatore, SPD, portafusibili e interruttore differenziale sono montati e collegati alle morsettiere di ingresso/uscita. Va solo installato a parete e collegato alle stringhe e alla linea AC.
Cosa protegge il lato DC di questo quadro?
Il lato DC integra un sezionatore sotto carico 1000Vdc, uno scaricatore di sovratensione SPD Tipo 2 e una base portafusibili 1000V con fusibili gPV, per proteggere la stringa da sovracorrenti e fulminazioni indirette.
Che protezione c'è sul lato AC?
Sul lato AC è presente un interruttore magnetotermico differenziale 20A curva C da 300mA Classe A e uno scaricatore SPD 230V, a protezione della linea verso l'inverter e la rete.
Questo quadro va bene per un impianto monofase?
Sì: il TBMF 1/1 1000V è progettato per impianti fotovoltaici monofase fino a 1000Vdc con 1 stringa. Per configurazioni diverse (numero stringhe, tensione o fase) sono disponibili gli altri modelli della gamma Total Box.
Quali documenti servono per la connessione in rete?
Per la pratica di connessione al distributore servono schema unifilare, dichiarazione di conformità (Di.co) e i dati di targa delle protezioni: il Total Box, essendo certificato, semplifica la compilazione di questa documentazione.
