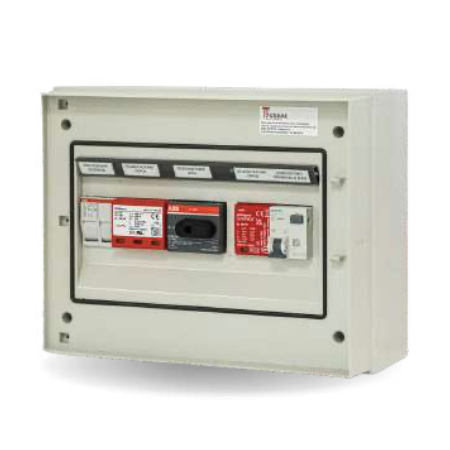

Einphasiger DC/AC-Schaltkasten Total Box TBMF 1/1 1000V
Total-Box-Schaltschrank TBMF 1/1 1000V: Kombilösung, die den DC- und AC-seitigen Schutz einer einphasigen Photovoltaikanlage in einem einzigen Gehäuse vereint. Enthält Lasttrennschalter 1000 Vdc, Überspannungsableiter SPD Typ 2, Sicherungshalter 1000V mit gPV-Sicherungen und FI/LS-Schalter 20A Klasse A. IP65-Gehäuse, konform mit CEI 0-21, CEI EN 61439 und CEI 64-8.
Der Total-Box-Schaltschrank TBMF 1/1 1000V von Icierre ist ein Kombischrank, der alle für eine einphasige Photovoltaikanlage erforderlichen Schutzeinrichtungen in einer einzigen Lösung vereint: Er verwaltet sicher sowohl die Strings der Photovoltaikmodule (DC-Seite) als auch den Anschluss ans Netz (AC-Seite) und reduziert so Platzbedarf und Verdrahtungszeit.
Warum wird ein Total-Box-Stringschrank benötigt?
Jede Photovoltaikanlage muss gegen Überströme, Überspannungen und Isolationsfehler geschützt sein und für Wartungsarbeiten sicher freigeschaltet werden können. Der Total Box TBMF 1/1 1000V integriert all diese Geräte in einem einzigen zertifizierten Schaltschrank gemäß den italienischen Normen CEI 0-21, CEI EN 61439 und CEI 64-8. Das erspart die Montage loser Einzelkomponenten und sichert Kontinuität und Zuverlässigkeit der Anlage.
Technische Daten TBMF 1/1 1000V
| Konfiguration | Einphasig — 1 IN / 1 OUT |
| Max. DC-Spannung | 1000 Vdc |
| Anzahl Strings | 1 |
| DC-Schutz | Lasttrennschalter 1000V + Überspannungsableiter Typ 2 1000V |
| Sicherungen | Sicherungshalter 1000V + gPV-Sicherungen 16/20A |
| AC-Schutz | FI/LS-Schalter 20A Kennlinie C, 300mA Klasse A |
| SPD AC-Seite | Überspannungsableiter 230V Typ 2 |
| Schutzart | IP65 |
| Normen | CEI 0-21, CEI EN 61439, CEI 64-8 |
| Gewicht | 2 kg |
Wann wird der Total Box TBMF 1/1 1000V eingesetzt?
Er eignet sich für einphasige Photovoltaikanlagen mit 1 String bis 1000 Vdc, bei denen ein einziger Schaltschrank für DC- und AC-Schutz gewünscht ist. Er vereinfacht den Anschlussantrag beim Netzbetreiber und die Konformitätserklärung der Anlage.
Lieferumfang
- Total-Box-Schaltschrank TBMF 1/1 1000V im IP65-Gehäuse mit Kennzeichnungsetiketten der Komponenten
- Lasttrennschalter, SPD Typ 2 und Sicherungshalter mit gPV-Sicherungen auf der DC-Seite
- FI/LS-Schalter und SPD auf der AC-Seite
- Vorverdrahtete Ein-/Ausgangsklemmen
Häufig gestellte Fragen
Ist der Schaltschrank TBMF 1/1 1000V bereits verdrahtet oder muss ich ihn montieren?
Der Total Box TBMF 1/1 1000V wird bereits verdrahtet und zertifiziert geliefert: Lasttrennschalter, SPD, Sicherungshalter und FI/LS-Schalter sind montiert und an die Ein-/Ausgangsklemmen angeschlossen. Er muss nur an der Wand befestigt und mit den Strings sowie der AC-Leitung verbunden werden.
Was schützt die DC-Seite dieses Schaltschranks?
Die DC-Seite umfasst einen Lasttrennschalter für 1000 Vdc, einen Überspannungsableiter SPD Typ 2 und einen Sicherungshalter 1000V mit gPV-Sicherungen, um den String vor Überströmen und indirekten Blitzeinwirkungen zu schützen.
Welchen Schutz gibt es auf der AC-Seite?
Auf der AC-Seite befinden sich ein FI/LS-Schalter 20A Kennlinie C mit 300mA Klasse A sowie ein Überspannungsableiter SPD 230V zum Schutz der Leitung zum Wechselrichter und zum Netz.
Ist dieser Schaltschrank für eine einphasige Anlage geeignet?
Ja: Der TBMF 1/1 1000V ist für einphasige Photovoltaikanlagen bis 1000 Vdc mit 1 String ausgelegt. Für abweichende Konfigurationen (Stringanzahl, Spannung oder Phase) stehen weitere Modelle der Total-Box-Reihe zur Verfügung.
Welche Dokumente werden für den Netzanschluss benötigt?
Für den Anschlussantrag beim Netzbetreiber werden in der Regel das Einpolschema, die Konformitätserklärung und die Typenschilddaten der Schutzeinrichtungen benötigt: Da es sich um einen zertifizierten Schaltschrank handelt, vereinfacht der Total Box das Ausfüllen dieser Unterlagen.
