Quadro di Protezione AC Fotovoltaico Trifase QAC 6/8 kW
Quadro AC trifase 6/8 kW per la protezione della linea in alternata a valle dell'inverter fotovoltaico: IMTD 4x16 A classe A 300 mA e scaricatore SPD classe II 4P 400 V - 15 kA in box IP65 da 18 moduli, con schema unifilare e dichiarazione di conformità Di.co. Non contiene SPI né contattore DDI: su impianti fino a 11,08 kW la protezione di interfaccia integrata nell'inverter è sufficiente secondo la CEI 0-21.

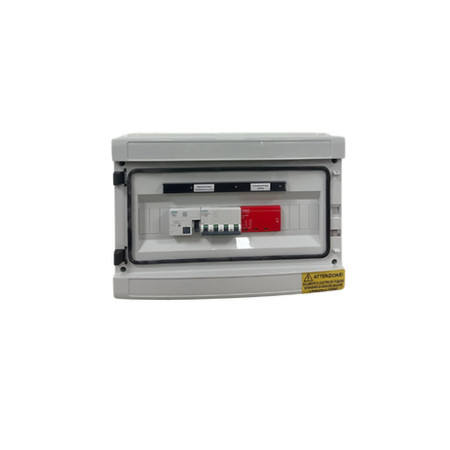

Il quadro AC Icierre QAC 6/8 kW è il quadro di protezione in corrente alternata per impianti fotovoltaici trifase fino a 8 kW, con corrente nominale 16 A a 400 V. Raccoglie in un unico box IP65 da 18 moduli DIN le protezioni che vanno installate a valle dell'inverter secondo la CEI 0-21 e la CEI 64-8: interruttore magnetotermico differenziale, scaricatore di sovratensione e morsettiere di ingresso e uscita.
Quadro AC o quadro di interfaccia? La differenza che conta
Sotto la soglia di 11,08 kW la CEI 0-21 ammette la procedura semplificata di connessione: la protezione di interfaccia (SPI) integrata nell'inverter certificato è sufficiente e non è richiesto un relè esterno con dispositivo di interfaccia dedicato. Per questo il QAC 6/8 kW non include SPI, contattore DDI né test report: su questa taglia sarebbero componenti pagati e mai usati. È un quadro di protezione, non un quadro di interfaccia. Se l'impianto supera gli 11,08 kW occorre passare alle taglie QAC 12/15 kW e superiori, dove DDI, SPI e test report sono effettivamente presenti.
Dimensionamento: perché proprio 16 A
Un impianto trifase da 8 kW eroga a regime circa 11,5 A per fase (8.000 W ÷ 400 V ÷ 1,732); a 6 kW si scende a circa 8,7 A. L'IMTD 4x16 A lavora quindi con il margine corretto: abbastanza sopra la corrente di esercizio da non intervenire in modo intempestivo nelle giornate di massima produzione, abbastanza vicino da restare una protezione reale del cavo di collegamento. Il differenziale è di classe A da 300 mA, il tipo richiesto sulle linee alimentate da inverter perché in grado di rilevare correnti di guasto alternate e pulsanti unidirezionali.
Specifiche tecniche QAC 6/8 kW
| Potenza impianto | 6 - 8 kW trifase |
| Corrente nominale | 16 A |
| Tensione di esercizio | 400 V trifase + neutro |
| Protezione principale | IMTD 4x16 A, classe A, 300 mA |
| Scaricatore di sovratensione | SPD classe II, 4P, 400 V, 15 kA |
| Contenitore | Box IP65 da 18 moduli DIN (115 x 260 x 340 mm) |
| Protezione di interfaccia (SPI) | Non presente - affidata all'inverter |
| Documentazione inclusa | Schema unifilare, dichiarazione di conformità Di.co |
| Produttore | Icierre - costruzione italiana |
Domande frequenti
Il QAC 6/8 kW contiene la protezione di interfaccia SPI?
No, e non è un difetto. La CEI 0-21 prevede per gli impianti fino a 11,08 kW la procedura semplificata, nella quale la protezione di interfaccia integrata nell'inverter certificato assolve la funzione richiesta. Il quadro contiene quindi solo le protezioni di linea: IMTD 4x16 A classe A e scaricatore SPD.
Posso usarlo su un impianto fotovoltaico da 10 kW?
Dal punto di vista normativo sì, perché 10 kW resta sotto gli 11,08 kW della procedura semplificata, ma la corrente di uscita salirebbe a circa 14,4 A per fase, troppo vicina ai 16 A del magnetotermico. Su 8-11 kW è preferibile la taglia QAC 8/11 kW da 20 A, che aggiunge anche il sezionatore entra/esci.
Il quadro arriva già cablato o va assemblato?
Arriva cablato e verificato in fabbrica, con morsettiere di ingresso e uscita già predisposte. L'installatore deve solo fissare il box, portare i cavi in ingresso dall'inverter e in uscita verso il punto di consegna, e compilare la documentazione con lo schema unifilare fornito.
Serve davvero lo scaricatore di sovratensione su un impianto piccolo?
Sì. Un impianto fotovoltaico è un'antenna estesa esposta alle sovratensioni indotte da fulminazione indiretta, e l'elettronica dell'inverter è il componente più costoso e più fragile della catena. Lo scaricatore SPD di classe II da 15 kA limita l'impulso che raggiunge il lato AC dell'inverter e dei carichi domestici.
Quali documenti servono per la pratica di connessione con questo quadro?
Per la procedura semplificata servono lo schema unifilare dell'impianto e la dichiarazione di conformità Di.co del quadro (entrambi forniti con il prodotto), il certificato di conformità CEI 0-21 dell'inverter con la sua protezione di interfaccia integrata, e il regolamento di esercizio del distributore. Il test report SPI non è richiesto su questa taglia.
