QIT20-1

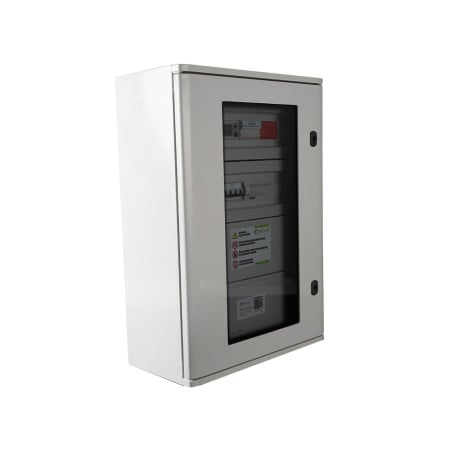

Quadro elettrico di interfaccia SECSUN QIT20-1 per impianti fotovoltaici trifase fino a 20 kWp con 1 inverter. Conforme alla norma CEI 0-21 e all'Allegato A.70 del Codice di Rete Terna. Grado di protezione IP66 Classe II, relè di interfaccia (SPI) integrato, scaricatore di sovratensione classe II Imax 20 kA, interruttore magnetotermico differenziale 4×40A. Fornito con test report, schema elettrico, dichiarazione di conformità CEI EN 61439-1/2 e matricola univoca. Obbligatorio per impianti FV con potenza superiore a 11,08 kW connessi alla rete BT nazionale.
Il SECSUN QIT20-1 è il quadro elettrico di interfaccia di rete (SPI — Sistema di Protezione di Interfaccia) progettato per impianti fotovoltaici trifase di potenza fino a 20 kWp con un singolo inverter. Realizzato in conformità alla norma CEI 0-21 Ed. 2016-07 e all'Allegato A.70 del Codice di Rete Terna, è il dispositivo obbligatorio per legge per tutti gli impianti fotovoltaici connessi alla rete BT con potenza superiore a 11,08 kW.
Perché è obbligatorio
Secondo la norma CEI 0-21 Ed. 2016-07, tutti gli impianti connessi alla rete elettrica nazionale in bassa tensione con potenza superiore a 11,08 kW devono essere dotati di un'interfaccia di rete esterna (SPI) installata fisicamente a valle del contatore. Il QIT20-1 assolve questo obbligo normativo con un quadro preassemblato, collaudato e certificato, pronto per la presentazione alla pratica GSE e alla connessione con il gestore di rete.
Componenti interni
Ogni quadro QIT20-1 è equipaggiato con i seguenti componenti selezionati tra marchi di primo livello:
- Interruttore sezionatore generale 4P 40A con bobina di sgancio (comando rincalzo 230V)
- Portafusibile sezionatore 1P+N — protezione circuito ausiliario, fusibile 10A
- Portafusibile sezionatore 3P+N — protezione presenza tensione relè di interfaccia, fusibili 10A
- Portafusibile sezionatore 3P+N — protezione scaricatore di sovratensione, fusibili 32A
- Scaricatore di sovratensione trifase — Classe II, Imax 20 kA
- Contattore 4P (dispositivo di interfaccia) — 40A in AC3
- Relè di interfaccia (SPI) — conforme CEI 0-21 e CEI 0-16, preimpostato con valori di default normativi, personalizzabile su richiesta
- Interruttore magnetotermico con blocco differenziale — protezione inverter: 4×40A, 6 kA, 300 mA Classe A
- Morsettiera ingresso/uscita cavi numerata
Costruzione e certificazioni
Il quadro è realizzato in poliestere con grado di protezione IP66 Classe II, resistente agli agenti atmosferici e adatto all'installazione sia in ambienti interni che esterni. Ogni unità viene:
- Collaudata individualmente prima della spedizione
- Dotata di matricola univoca per la tracciabilità
- Fornita completa di schema elettrico e dichiarazione di conformità CEI EN 61439-1/2
- Consegnata con test report (incluso nella versione QIT20-1) per la presentazione alla pratica GSE
Quando utilizzare il QIT20-1
Il QIT20-1 è la soluzione corretta per:
- Impianti fotovoltaici trifase con 1 inverter fino a 20 kWp
- Connessioni in BT con potenza > 11,08 kW (obbligo CEI 0-21)
- Pratiche di connessione GSE che richiedono il test report dell'interfaccia
- Sostituzioni o adeguamenti normativi di impianti esistenti privi di SPI esterna
Per impianti con 2 inverter trifase fino a 20 kWp è disponibile il modello QIT20-2. Per potenze superiori sono disponibili modelli da 50 kW e 100 kW.
Caratteristiche tecniche
- Codice: QIT20-1
- Produttore: SECSUN
- Potenza impianto max: 20 kWp
- Numero inverter trifase: 1
- Interruttore sezionatore generale: 4P 40A
- Scaricatore di sovratensione: Classe II, Imax 20 kA
- Contattore interfaccia: 4P 40A AC3
- Protezione inverter: 4×40A, 6 kA, 300 mA Cl. A
- Grado di protezione: IP66 Classe II
- Normativa: CEI 0-21 / CEI 0-16 / CEI EN 61439-1/2
- Conformità Terna: Allegato A.70
- Test report: incluso
- Schema elettrico: incluso
- Dichiarazione di conformità: inclusa
