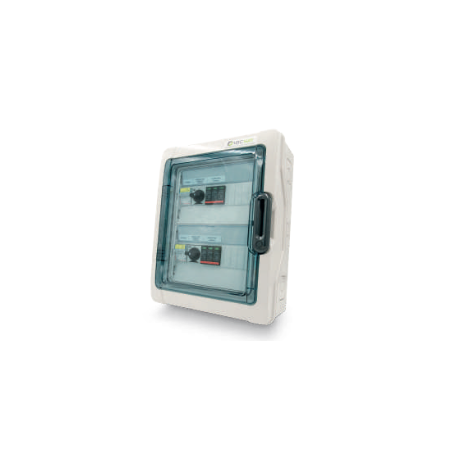

QCM-511706 – Quadro di Campo FV 8 Stringhe IP66
Quadro di campo fotovoltaico QCM-511706 per 8 stringhe DC con portafusibili sezionabili per stringa, scaricatore di sovratensione DC classe II e carpenteria IP66. Prodotto in Italia da MR WATT / SecSun. Ideale per impianti FV industriali e commerciali. Dimensioni: 510 × 720 × 250 mm — 5 kg.
Il QCM-511706 è il quadro di campo fotovoltaico MR WATT / SecSun per impianti con 8 stringhe DC in parallelo. Posizionato tra il campo fotovoltaico e l'inverter, raggruppa e protegge le stringhe da sovracorrenti, cortocircuiti e sovratensioni prima della conversione in corrente alternata. La carpenteria in IP66 lo rende adatto a installazioni esterne su strutture, pensiline, capannoni industriali e impianti a terra, anche in ambienti con polvere, pioggia e getti d'acqua diretti.
Funzione del quadro di campo nei sistemi FV
Negli impianti fotovoltaici di media e grande taglia, le stringhe di pannelli non vengono collegate direttamente all'inverter ma transitano prima attraverso un quadro di campo (o quadro stringa). Questo componente svolge tre funzioni essenziali:
- Combinazione: raduna le correnti di più stringhe in un unico cavo di uscita verso l'inverter o l'MPPT
- Protezione: ogni stringa è protetta individualmente da fusibili sezionabili che isolano guasti senza fermare l'intero impianto
- Protezione da sovratensioni: lo scaricatore DC classe II protegge inverter e cablaggio da fulmini e transitori indotti
Specifiche tecniche QCM-511706
| Codice prodotto | QCM-511706 |
| Produttore | MR WATT / SecSun – prodotto in Italia |
| Numero di stringhe (ingressi) | 8 |
| Tipo protezione per stringa | Portafusibile sezionabile con fusibili DC |
| Scaricatore di sovratensione | DC classe II |
| Grado di protezione | IP66 |
| Tensione massima DC | 1000 V DC (o 1500 V DC su richiesta) |
| Normativa di riferimento | CEI EN 61439-1/2, IEC 60269-6 |
| Dimensioni (LxHxP) | 510 × 720 × 250 mm |
| Peso | 5 kg |
| Installazione | Esterno / interno, parete o struttura |
| Applicazione tipica | Impianti FV commerciali e industriali 20–100 kWp |
Quando si usa il QCM-511706 a 8 stringhe?
La scelta del numero di stringhe dipende dalla configurazione dell'inverter e del campo fotovoltaico. Il QCM-511706 con 8 ingressi è indicato per impianti di potenza tipicamente compresa tra 20 e 100 kWp, dove più stringhe di pannelli convergono verso un unico MPPT dell'inverter o verso la sezione in continua di un quadro di raccolta. È la soluzione standard per impianti su capannoni con più falde, strutture a pensilina, impianti agrivoltaici e installazioni a terra di media taglia.
Versioni disponibili della gamma QCM
MR WATT propone l'intera gamma di quadri di campo SecSun per qualsiasi configurazione di impianto:
- QCM-2 stringhe: per impianti piccoli o MPPT dedicati
- QCM-4 stringhe: configurazione intermedia residenziale/commerciale
- QCM-511706 – 8 stringhe: ideale per commerciale e industriale medio
- QCM-12/16 stringhe: per impianti di grande taglia
- Configurazioni su misura: disponibili su richiesta per numero di stringhe, tensione (1000/1500V DC) e tipo di protezione
Domande frequenti
È sempre necessario un quadro di campo in un impianto fotovoltaico?
No, non sempre. Gli inverter con più ingressi MPPT dedicati possono accettare direttamente le stringhe senza un quadro di campo intermedio. Il quadro di campo diventa necessario quando il numero di stringhe supera gli ingressi disponibili dell'inverter, oppure quando le stringhe convergono su un unico MPPT e la norma CEI 64-8 richiede la protezione individuale di ogni stringa per evitare correnti di guasto. Per impianti da 20 kWp in su con inverter centralizzati o multi-MPPT di grande taglia, il quadro di campo è nella pratica sempre presente.
Il QCM-511706 è già cablato internamente o va assemblato in cantiere?
Il QCM-511706 viene fornito pre-assemblato con portafusibili, fusibili DC e scaricatore di sovratensione già montati. In cantiere è necessario solo collegare i cavi provenienti dalle stringhe agli ingressi del quadro e il cavo di uscita verso l'inverter, seguendo lo schema unifilare dell'impianto. Non è richiesto alcun assemblaggio interno.
Il grado IP66 è sufficiente per l'installazione esterna in zone costiere o industriali?
L'IP66 garantisce protezione totale contro la polvere e contro i getti d'acqua potenti da qualsiasi direzione, rendendolo idoneo all'installazione esterna in condizioni meteo avverse. Per ambienti con forte presenza di salsedine (zone costiere marine) o agenti chimici aggressivi (zone industriali), è consigliabile richiedere versioni in carpenteria con trattamento anti-corrosione rinforzato. Contattare MR WATT per valutare la soluzione più adatta.
Posso usare il QCM-511706 con qualsiasi marca di inverter?
Sì. Il quadro di campo agisce esclusivamente sul lato DC dell'impianto, prima dell'inverter. È quindi compatibile con qualsiasi inverter fotovoltaico che accetti corrente continua in ingresso: Huawei SUN2000, SMA Tripower, Fronius Symo, Solax X3, Sungrow SG, GoodWe, Growatt e tutti gli altri. L'unica verifica necessaria riguarda la tensione DC massima dell'impianto (1000V o 1500V) e la corrente massima per stringa.
Esiste una versione del quadro con più o meno di 8 stringhe?
Sì. MR WATT produce l'intera gamma SecSun QCM con configurazioni da 2 a 16 stringhe, con possibilità di versioni personalizzate per esigenze specifiche (tensione 1500V DC, scaricatori classe I+II, sezionatore generale, ecc.). Contattare MR WATT per ricevere un preventivo sulla configurazione adatta al proprio impianto.
