QCM-511706 – Cuadro de Campo FV 8 Cadenas IP66

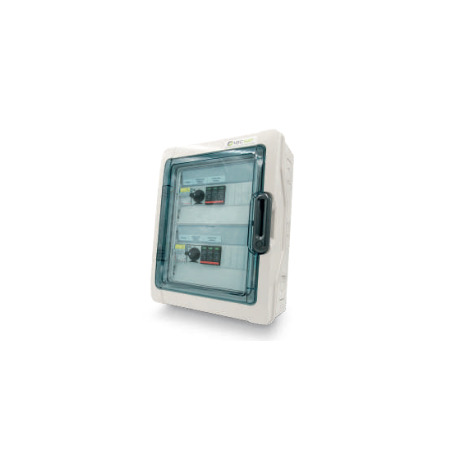

Cuadro de campo fotovoltaico QCM-511706 para 8 cadenas DC con portafusibles seccionables por cadena, descargador de sobretensión DC clase II y envolvente IP66. Fabricado en Italia por MR WATT / SecSun. Ideal para instalaciones FV industriales y comerciales. Dimensiones: 510 × 720 × 250 mm — 5 kg.
El QCM-511706 es el cuadro de campo fotovoltaico MR WATT / SecSun para instalaciones con 8 strings DC en paralelo. Ubicado entre el campo fotovoltaico y el inversor, agrupa y protege las strings frente a sobrecorrientes, cortocircuitos y sobretensiones antes de la conversión a corriente alterna. La envolvente con IP66 lo hace apto para instalaciones exteriores en estructuras, marquesinas, naves industriales e instalaciones en suelo, incluso en entornos con polvo, lluvia y chorros de agua directos.
Función del cuadro de campo en los sistemas FV
En las instalaciones fotovoltaicas de mediana y gran potencia, las strings de paneles no se conectan directamente al inversor, sino que pasan primero por un cuadro de campo (o cuadro de strings). Este componente desempeña tres funciones esenciales:
- Combinación: reúne las corrientes de varias strings en un único cable de salida hacia el inversor o el MPPT
- Protección: cada string está protegida individualmente mediante portafusibles seccionables que aíslan fallos sin detener toda la instalación
- Protección contra sobretensiones: el descargador DC clase II protege el inversor y el cableado frente a rayos y transitorios inducidos
Especificaciones técnicas QCM-511706
| Código de producto | QCM-511706 |
| Fabricante | MR WATT / SecSun – fabricado en Italia |
| Número de strings (entradas) | 8 |
| Tipo de protección por string | Portafusible seccionable con fusibles DC |
| Descargador de sobretensión | DC clase II |
| Grado de protección | IP66 |
| Tensión máxima DC | 1000 V DC (o 1500 V DC bajo pedido) |
| Normativa de referencia | CEI EN 61439-1/2, IEC 60269-6 |
| Dimensiones (LxHxP) | 510 × 720 × 250 mm |
| Peso | 5 kg |
| Instalación | Exterior / interior, pared o estructura |
| Aplicación típica | Instalaciones FV comerciales e industriales 20–100 kWp |
¿Cuándo se utiliza el QCM-511706 de 8 strings?
La elección del número de strings depende de la configuración del inversor y del campo fotovoltaico. El QCM-511706 con 8 entradas está indicado para instalaciones con una potencia típicamente comprendida entre 20 y 100 kWp, donde varias strings de paneles convergen hacia un único MPPT del inversor o hacia la sección de corriente continua de un cuadro de agrupación. Es la solución estándar para instalaciones en naves con varias aguas, estructuras tipo marquesina, instalaciones agrivoltaicas e instalaciones en suelo de tamaño medio.
Versiones disponibles de la gama QCM
MR WATT ofrece toda la gama de cuadros de campo SecSun para cualquier configuración de instalación:
- QCM-2 strings: para instalaciones pequeñas o MPPT dedicados
- QCM-4 strings: configuración intermedia residencial/comercial
- QCM-511706 – 8 strings: ideal para comercial e industrial medio
- QCM-12/16 strings: para instalaciones de gran tamaño
- Configuraciones a medida: disponibles bajo pedido según número de strings, tensión (1000/1500V DC) y tipo de protección
Preguntas frecuentes
¿Siempre es necesario un cuadro de campo en una instalación fotovoltaica?
No, no siempre. Los inversores con múltiples entradas MPPT dedicadas pueden aceptar directamente las strings sin un cuadro de campo intermedio. El cuadro de campo se vuelve necesario cuando el número de strings supera las entradas disponibles del inversor, o cuando las strings convergen en un único MPPT y la norma CEI 64-8 exige la protección individual de cada string para evitar corrientes de fallo. Para instalaciones a partir de 20 kWp con inversores centralizados o multi-MPPT de gran tamaño, en la práctica el cuadro de campo está casi siempre presente.
¿El QCM-511706 ya viene cableado internamente o hay que montarlo en obra?
El QCM-511706 se suministra preensamblado con portafusibles, fusibles DC y descargador de sobretensión ya instalados. En obra solo es necesario conectar los cables procedentes de las strings a las entradas del cuadro y el cable de salida hacia el inversor, siguiendo el esquema unifilar de la instalación. No se requiere ningún montaje interno.
¿El grado IP66 es suficiente para la instalación exterior en zonas costeras o industriales?
El IP66 garantiza protección total contra el polvo y contra chorros de agua potentes desde cualquier dirección, lo que lo hace apto para la instalación exterior en condiciones meteorológicas adversas. Para entornos con fuerte presencia de salinidad (zonas costeras marinas) o agentes químicos agresivos (zonas industriales), se recomienda solicitar versiones con envolvente y tratamiento anticorrosión reforzado. Contacte con MR WATT para evaluar la solución más adecuada.
¿Puedo usar el QCM-511706 con cualquier marca de inversor?
Sí. El cuadro de campo actúa exclusivamente en el lado DC de la instalación, antes del inversor. Por lo tanto, es compatible con cualquier inversor fotovoltaico que acepte corriente continua de entrada: Huawei SUN2000, SMA Tripower, Fronius Symo, Solax X3, Sungrow SG, GoodWe, Growatt y todos los demás. La única verificación necesaria se refiere a la tensión DC máxima de la instalación (1000V o 1500V) y a la corriente máxima por string.
¿Existe una versión del cuadro con más o menos de 8 strings?
Sí. MR WATT fabrica toda la gama SecSun QCM con configuraciones de 2 a 16 strings, con posibilidad de versiones personalizadas para necesidades específicas (tensión 1500V DC, descargadores clase I+II, seccionador general, etc.). Contacte con MR WATT para recibir un presupuesto de la configuración adecuada para su instalación.
