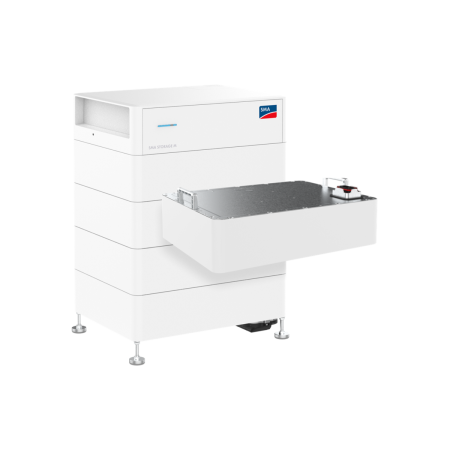

Batteria SMA Storage M 4,09 kWh LFP Alta Tensione
SMA Storage M STM-BM-4.09-10: modulo batteria litio-ferro-fosfato da 4,09 kWh utilizzabili per il sistema di accumulo ad alta tensione SMA Storage M, pensato per gli inverter ibridi trifase Sunny Tripower Hybrid X.
Si monta in torre con l'unità BMS STM-BMS-10 (venduta a parte): da 3 a 12 moduli, cioè da 12,3 a 49,1 kWh utili. IP66, installabile anche all'esterno, 36 kg. Garanzia 10 anni con registrazione entro 30 giorni dalla messa in servizio.
Lo SMA Storage M STM-BM-4.09-10 è il modulo base del nuovo accumulo ad alta tensione di SMA: 4,09 kWh utilizzabili (4,33 kWh nominali) in celle litio-ferro-fosfato, da impilare in torre insieme all'unità di gestione STM-BMS-10. È la batteria nativa degli inverter ibridi trifase Sunny Tripower Hybrid X ed è compatibile anche con i monofase Sunny Boy Smart Energy.
Il numero di moduli decide la potenza, non solo i kWh
Ogni modulo aggiunge circa 57,6 V alla tensione della torre, e la corrente di carica e scarica con il Sunny Tripower Hybrid X è limitata a 50 A. La potenza che la batteria può davvero erogare è quindi tensione per corrente: con 3 moduli (172,8 V nominali) si arriva a circa 8,6 kW, con 6 moduli (345,6 V) a circa 17 kW, con 12 moduli (691,2 V) si supera la potenza di qualsiasi Hybrid X.
La conseguenza pratica è che su un inverter grande una torre corta diventa il collo di bottiglia: un Hybrid X 15 lavora a piena potenza in scarica solo da 6 moduli in su, e quando la batteria è quasi scarica la tensione scende verso il minimo di finestra (50,4 V per modulo) e con lei la potenza disponibile. Il dimensionamento si fa sulla potenza serale che serve, non solo sull'energia.
Specifiche tecniche STM-BM-4.09-10
| Capacità utilizzabile / nominale | 4,09 kWh / 4,33 kWh per modulo |
| Tecnologia | Litio-ferro-fosfato (LFP) |
| Configurazioni | Da 3 a 12 moduli per torre, con 1 unità BMS STM-BMS-10 |
| Capacità utile del sistema | Da 12,28 kWh (3 moduli) a 49,12 kWh (12 moduli) |
| Tensione nominale del sistema | Da 172,8 V (3 moduli) a 691,2 V (12 moduli) |
| Corrente di carica e scarica | 50 A con Sunny Tripower Hybrid X; 30 A con Sunny Boy Smart Energy |
| Profondità di scarica | Capacità utile riferita al 94,5% DoD, 0,2C, +25 °C |
| Rendimento di ciclo | 93,5% a 0,2C |
| Energia garantita | Fino a 7,2 MWh per kWh installato, secondo il Paese di installazione |
| Grado di protezione | IP66, installazione interna ed esterna |
| Temperatura di esercizio | Da -20 °C a +50 °C, ottimale 15-30 °C; raffreddamento naturale |
| Connessioni | DC MC4 Evo 2, comunicazione CAN su RJ45 |
| Certificazioni | CE, UN 38.3, IEC 62619, IEC 62477, VDE 2510-50 |
| Dimensioni (L x A x P) | 530 x 133 x 405 mm |
| Peso | 36 kg |
| Garanzia | 2 anni di base, 10 anni registrando il prodotto entro 30 giorni dalla messa in servizio |
Quanta batteria regge ciascun inverter
- Sunny Tripower Hybrid X 5-15: fino a 9 moduli, 36,8 kWh utili
- Sunny Tripower Hybrid X 20-30: fino a 12 moduli, 49,1 kWh utili
- Sunny Boy Smart Energy: fino a 28,7 kWh, con corrente limitata a 30 A
Il minimo è sempre di 3 moduli: SMA prevede configurazioni da 3 a 12 moduli, ciascuna con la propria unità BMS, e un modulo singolo non è una configurazione ammessa. Per un primo impianto l'ordine minimo è quindi un BMS più tre moduli.
Cosa ci puoi fare nella vita di tutti i giorni
Una casa con pompa di calore consuma di norma fra 6 e 10 kWh dal tramonto al mattino. Tre moduli, 12,3 kWh utili, coprono una notte d'inverno con margine; quattro o cinque moduli (16,4-20,5 kWh) servono quando di sera si ricarica anche l'auto elettrica. Le torri più alte, da 8 moduli in su, hanno senso su aziende agricole, piccole attività e capannoni dove i carichi serali sono continui e la batteria lavora più cicli al giorno.
Domande frequenti
Si può usare un solo modulo?
No. Il sistema SMA Storage M è previsto dal costruttore in configurazioni da 3 a 12 moduli, sempre con l'unità BMS STM-BMS-10. Un modulo singolo non è una configurazione ammessa.
Si può installare all'aperto?
Sì, il grado di protezione è IP66 e il costruttore la dichiara per interno ed esterno, con esercizio fra -20 °C e +50 °C. La capacità e la durata migliori si ottengono però fra 15 e 30 °C: una parete in ombra o un locale tecnico ventilato sono preferibili al sole diretto.
È compatibile con SMA Home Storage?
Sono due sistemi distinti. Storage M usa moduli da 4,09 kWh e una propria unità BMS, Home Storage moduli da 3,28 kWh: i moduli dei due sistemi non si mescolano nella stessa torre. Il Sunny Tripower Hybrid X è compatibile con entrambe le famiglie.
La garanzia è davvero di 10 anni?
Solo se il prodotto viene registrato tramite la funzione di registrazione SMA entro 30 giorni dalla messa in servizio. Senza registrazione resta la garanzia di base di 2 anni. Al posto del numero di cicli, SMA garantisce un'energia scaricata fino a 7,2 MWh per kWh installato, con valori che dipendono dal Paese.
Quanti moduli servono per un Hybrid X da 10 kW?
Per avere 10 kW in scarica servono circa 200 V di batteria, quindi almeno 4 moduli (230,4 V nominali, circa 11,5 kW a 50 A). Con 3 moduli l'inverter funziona, ma la scarica si ferma intorno agli 8,6 kW e cala ulteriormente a batteria quasi vuota.
