Coffret Interface 16/20 kW CEI 0-21 Test Report
Coffret d'interface triphase QAC 16/20 kW pour installations photovoltaiques de 16 a 20 kW, 32 A sous 400 V, conforme a la norme italienne CEI 0-21.

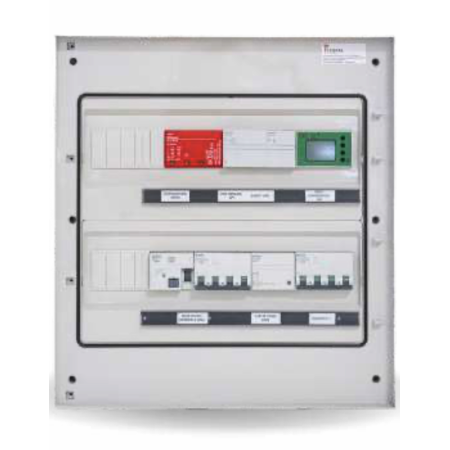

Deja cable et controle : il regroupe le dispositif general, le dispositif d'interface, la protection de decouplage et le parafoudre dans un coffret 36 modules IP65 classe II. Livre avec schema unifilaire, declaration de conformite et test report SPI.
Le QAC 16/20 kW est un coffret d'interface triphase deja cable pour installations photovoltaiques de 16 a 20 kW, dimensionne pour 32 A sous 400 V et conforme a la norme italienne de raccordement CEI 0-21. Il s'adresse a l'installateur qui veut arriver sur chantier avec un ensemble pret, teste et accompagne des documents exiges par le gestionnaire de reseau.
Quand le coffret d'interface est-il obligatoire
La CEI 0-21 impose aux installations raccordees en basse tension d'une puissance superieure a 11,08 kW une protection de decouplage externe a l'onduleur. En dessous de ce seuil, la protection interne de l'onduleur suffit si elle est conforme. Une installation de 16 ou 20 kW releve donc pleinement de l'obligation, et sans coffret d'interface le dossier de raccordement ne peut pas aboutir.
Le coffret regroupe dans une meme enveloppe les quatre fonctions exigees par la norme : dispositif general (DG), dispositif d'interface (DDI), systeme de protection d'interface (SPI) et protection contre les surtensions (SPD).
Caracteristiques techniques QAC 16/20 kW
| Puissance de l'installation | 16 - 20 kW |
| Courant nominal | 32 A |
| Tension | 400 V triphase |
| Disjoncteur (DG) | 4x32 A - 6 kA |
| Disjoncteur differentiel (DDG) | 4x32 A - 6 kA - 300 mA classe A |
| Contacteur (DDI) | 4P, bobine 230 V, categorie AC3 |
| Parafoudre (SPD) | Triphase classe II, 4P |
| Relais d'interface (SPI) | Conforme CEI 0-21 |
| Protection des auxiliaires | Porte-fusibles 1P+N (alim. SPI) et 3P+N (mesure SPI) |
| Preequipements | Alimentation auxiliaire externe, entree/sortie (DDI/M2), declenchement externe |
| Borniers | Entree/sortie de cables jusqu'a 16 mm2 |
| Enveloppe | Coffret 36 modules, IP65 classe II |
| Norme de reference | CEI 0-21 |
Ce que comprend la fourniture
- Coffret cable et controle, pret a poser
- Schema unifilaire de l'ensemble
- Declaration de conformite (Di.co)
- Test report SPI - le proces-verbal de reglage de la protection de decouplage, realise en usine avec une valise d'essai relais
Le test report est ce qui change tout au moment du dossier : sans lui, l'essai doit etre realise sur site par un technicien habilite, avec un cout et un delai supplementaires. Ici il arrive deja fait.
Questions frequentes
Le coffret arrive-t-il deja cable ou faut-il l'assembler ?
Il arrive entierement cable et controle en usine. Restent a la charge de l'installateur la fixation du coffret, le raccordement des cables de puissance en entree et en sortie sur les borniers, et les liaisons auxiliaires prevues au schema unifilaire fourni.
Qu'est-ce que le test report SPI et pourquoi est-il important ?
C'est le proces-verbal documentant le reglage et la verification de la protection de decouplage selon la CEI 0-21, realise avec une valise d'essai relais. Le gestionnaire de reseau l'exige au dossier de raccordement : l'avoir dans la fourniture evite d'organiser l'essai sur site apres la pose.
Ce coffret convient-il pour deux onduleurs ?
La configuration de base du calibre 16/20 kW prevoit une protection dediee pour un onduleur. Si l'installation en comporte deux ou plus, il faut verifier la version adaptee du coffret en fonction du nombre d'onduleurs et de leurs courants. En cas de doute, indiquez-nous la configuration avant la commande.
En ai-je besoin pour une installation de 12 kW ?
Au-dessus de 11,08 kW l'interface externe est obligatoire : une installation de 12 kW en a donc besoin, mais le calibre adapte est le QAC 12/15 kW en 25 A. Le QAC 16/20 kW est surdimensionne pour cette puissance et les protections ne seraient pas correctement coordonnees.
Quels documents faut-il pour le dossier de raccordement ?
Generalement le schema unifilaire de l'installation, la declaration de conformite de l'installateur, les certificats des composants et le test report SPI. Les documents relatifs au coffret sont compris dans la fourniture ; le reste du dossier reste a la charge de l'installateur, qui les complete avec les donnees propres au site.
