SE-CT-SPL-250A-A

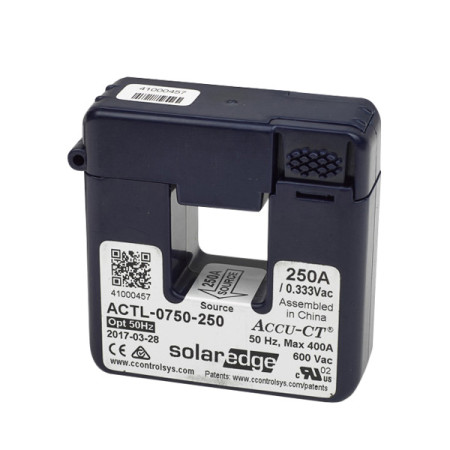

Transformateur de courant (TC) ouvrant 250 A SolarEdge pour mesurer production et consommation avec l'Energy Meter à connexion Modbus. Sortie 333 mVac au courant nominal, précision ±1%.
Le tore ouvrant se clipse autour du conducteur existant sans couper le circuit : ouverture interne 24×25 mm, 50/60 Hz, usage intérieur. Remplacement direct 1:1 de l'ancien SE-ACT-0750-250.
Le SE-CT-SPL-250A-A est le transformateur de courant ouvrant 250 A de SolarEdge, l'accessoire indispensable pour que l'Energy Meter à connexion Modbus mesure les courants de production, de consommation, d'injection ou de soutirage d'une installation photovoltaïque. C'est le calibre adapté aux installations tertiaires et industrielles jusqu'à 250 A.
Pourquoi un TC est-il nécessaire sur une installation PV ?
L'energy meter SolarEdge ne mesure pas directement le courant de ligne : il le lit à travers un ou plusieurs transformateurs de courant. Sans TC, le système ne peut ni calculer l'autoconsommation et l'énergie injectée, ni assurer des fonctions comme la limitation d'injection ou le pilotage des charges. Le modèle à tore ouvrant se pince sur le câble déjà en place : aucune coupure ni dépose du conducteur principal n'est nécessaire, ce qui convient aussi bien au neuf qu'à la rénovation de tableaux existants.
Caractéristiques techniques SE-CT-SPL-250A-A
| Courant nominal primaire | 250 A |
| Signal de sortie | 333 mVac au courant nominal |
| Précision | ±1% sur la plage de mesure nominale |
| Erreur de phase | inférieure à 2° à 50% du courant nominal (≥ 70 A) |
| Fréquence | 50 / 60 Hz |
| Type de tore | Ouvrant, fermeture à clip |
| Ouverture interne | 24 × 25 mm |
| Installation | Intérieur / en tableau uniquement |
| Compatibilité | SolarEdge Energy Meter à connexion Modbus |
| Remplace | SE-ACT-0750-250 (remplacement direct 1:1) |
Combien de TC faut-il prévoir ?
Il faut un TC par phase mesurée : un en monophasé, trois en triphasé. Si l'energy meter doit mesurer deux grandeurs simultanément (production et échange réseau par exemple), le nombre double. Le calibre se choisit sur le courant maximal du conducteur d'alimentation, pas sur la puissance de l'onduleur : jusqu'à 250 A ce modèle est le bon, en dessous de 100 A on utilise le SE-CT-SPL-100A-A.
Précautions d'installation
- L'installation doit être réalisée par un électricien qualifié.
- Raccorder les fils du TC au compteur avant la mise sous tension.
- Ne jamais laisser le secondaire en circuit ouvert lorsque le primaire est sous tension.
- Respecter le sens de la flèche imprimée sur le TC par rapport au flux de courant.
- Pincer le TC sur un conducteur unique : sur un câble multiconducteur les courants s'annulent et la mesure est nulle.
Questions fréquentes
Faut-il débrancher les câbles pour poser le TC 250 A ?
Non. Le tore s'ouvre : on le déclipse, on le place autour du conducteur existant et on le referme, sans sectionner le câble. L'installation doit néanmoins être consignée hors tension pendant l'intervention et le câblage réalisé par un électricien qualifié.
Quelle section de câble ou de barre passe à l'intérieur ?
L'ouverture interne mesure 24 × 25 mm. Il faut vérifier le diamètre extérieur du conducteur ou la section de la barre : si la cote est limite, il vaut mieux passer au calibre supérieur de 1000 A, car le TC doit se refermer complètement pour mesurer correctement.
Est-il compatible avec l'ancien TC SE-ACT-0750-250 ?
Oui. Le SE-CT-SPL-250A-A est le remplacement direct 1:1 de l'ancien SE-ACT-0750-250, dans un boîtier plus compact et plus simple à poser. Il ne demande aucune modification de la configuration du compteur ni du câblage existant.
Peut-on le monter en extérieur ?
Le TC est prévu pour un usage intérieur. Il ne peut être installé dans une armoire extérieure que si l'enveloppe assure un indice de protection suffisant et protège le composant de l'eau, de la poussière et du rayonnement solaire direct.
Combien de TC 250 A sur une installation triphasée ?
Trois, un par phase. Si l'energy meter doit mesurer à la fois la production photovoltaïque et l'échange avec le réseau, il faut deux jeux, soit six TC au total, avec un compteur dédié à chaque mesure.
