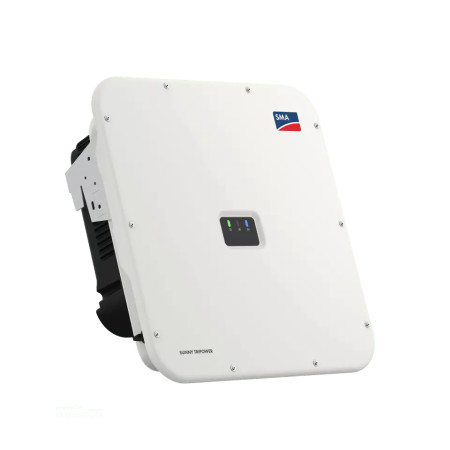

Onduleur SMA Sunny Tripower X 25 kW Triphasé 3 MPPT
Onduleur string triphasé de 25 kW SMA Sunny Tripower X, modèle le plus puissant de la série : 3 MPPT indépendants, générateur jusqu’à 37,5 kWp, rendement européen 98,0%.
La fonction System Manager gère jusqu’à 5 onduleurs SMA et un compteur, pour des installations jusqu’à 135 kVA, sans datalogger externe. IP65 catégorie C5, sectionneur DC, SMA ArcFix et diagnostic I-V de série.
L'inverter SMA Sunny Tripower X 25 (STP 25-50) est le modèle haut de gamme de la série X : un inverter photovoltaïque de chaîne triphasé de 25 kW avec 3 MPPT indépendants et un générateur jusqu’à 37,5 kWp. Il est conçu pour les installations commerciales et industrielles en basse tension, souvent en configuration multi-inverters, lorsqu’un appareil capable d’assurer aussi le pilotage de l’ensemble du système est nécessaire.
Un inverter qui fait office de centrale de contrôle
La fonction System Manager intégrée transforme l’inverter en cerveau de l’installation : elle surveille et paramètre jusqu’à 5 inverters SMA et un compteur d’énergie, pour une puissance totale de 135 kVA, avec un accès direct à Sunny Portal powered by ennexOS. La mise en service est centralisée pour tous les appareils, le paramétrage se fait à distance et la régulation de la puissance active et réactive passe par SMA Dynamic Power Control. Sur une installation de 100 kWp composée de quatre STP 25-50, cela signifie pas de datalogger, pas d’armoire de données, une seule adresse IP à gérer. Au-delà de 135 kVA ou de six appareils, il faut passer à un SMA Data Manager M.
Spécifications techniques STP 25-50
| Puissance nominale AC (230 V, 50 Hz) | 25.000 W |
| Puissance apparente nominale / maximale | 25.000 VA / 25.000 VA |
| Puissance maximale du générateur PV | 37.500 Wp STC (rapport DC/AC 1,5) |
| Tension d’entrée maximale | 1.000 V |
| Plage MPPT / tension nominale | 430-800 V / 580 V |
| Tension minimale / de démarrage | 150 V / 188 V |
| MPPT indépendants / chaînes par MPPT | 3 / 2 |
| Courant utilisable par MPPT / de court-circuit | 24 A / 37,5 A |
| Courant de sortie nominal / maximal | 36,2 A / 36,6 A |
| Raccordement AC | Triphasé 3-(N)-PE, 220/380 - 230/400 - 240/415 V |
| Rendement maximal / européen | 98,2% / 98,0% |
| System Manager | 5 inverters SMA + 1 compteur, jusqu’à 135 kVA |
| Protections de série | Sectionneur DC, surveillance du réseau et défaut à la terre, inversion de polarité DC, RCMU sensible à tous les courants, AFCI SMA ArcFix, diagnostic I-V |
| Indice de protection / corrosion | IP65, catégorie C5 (IEC 61701) |
| Température de fonctionnement | -25 °C / +60 °C |
| Connexions | DC SUNCLIX, AC à ressort, Ethernet (2 ports), WLAN, Modbus SMA et SunSpec, Speedwire, relais multifonction, 6 entrées numériques |
| Dimensions (L x H x P) / poids | 728 x 762 x 266 mm / 35 kg |
| Garantie | 5 ans, extensible à 10, 15 ou 20 ans |
| Certifications | CEI 0-21 et CEI 0-16, EN 50549-1/-2, IEC 62109-1/-2, CE |
Chaînes longues : la contrainte de la grande puissance
La fenêtre MPPT du 25 kW commence à 430 V, la valeur la plus élevée de la série X. C’est le revers de la médaille de la puissance : il faut des chaînes longues, à titre indicatif à partir de 14-15 modules avec des cellules d’environ 34 V de Vmp, et les toitures fragmentées avec de petits pans deviennent difficiles à couvrir sans gaspiller d’entrées de suivi. Sur les couvertures irrégulières, il est souvent plus rentable d’installer deux STP 15-50 côte à côte plutôt qu’un seul 25 kW.
Côté AC, la marge est réduite : le courant nominal est de 36,2 A et le courant maximal de 36,6 A, à peine 1% de plus. Contrairement aux puissances inférieures, ici l’inverter fonctionne pratiquement toujours à la limite de son courant de sortie et la ligne AC doit être dimensionnée avec soin, en vérifiant la chute de tension et la coordination des protections.
Obligations CEI 0-21 et documentation
À 25 kW, l’installation est largement au-dessus du seuil de 11,08 kW : il faut un tableau d’interface avec relais SPI réglé, un dispositif d’interface triphasé et un rapport de test, ainsi qu’un schéma unifilaire et une déclaration de conformité pour la demande de raccordement. Dans les systèmes multi-inverters, le tableau est dimensionné sur la puissance totale et sur le nombre d’inverters en aval : c’est le poste le plus souvent sous-estimé dans les devis.
Questions fréquentes
Vaut-il mieux un seul STP 25-50 ou deux inverters plus petits ?
Un seul 25 kW coûte moins cher par kW installé et simplifie le tableau AC, mais impose des chaînes longues et uniformes. Sur les toitures avec plusieurs pans et différentes orientations, deux inverters de 12 ou 15 kW offrent six MPPT au lieu de trois et compensent la différence de prix par la production.
Combien d’inverters puis-je gérer avec le System Manager ?
Jusqu’à 5 inverters SMA plus un compteur d’énergie, pour un maximum de 135 kVA au total et 6 appareils au total. La mise en service et le paramétrage sont centralisés sur Sunny Portal powered by ennexOS.
Qu’est-ce que le diagnostic I-V du générateur ?
C’est une mesure de la courbe courant-tension des chaînes effectuée par l’inverter lui-même : elle permet d’identifier des modules dégradés, des connexions oxydées ou des ombrages permanents sans monter sur le toit avec un traceur de courbe. Sur les installations de plusieurs dizaines de kWp, c’est l’outil de diagnostic qui permet d’économiser le plus d’heures de maintenance.
SMA ArcFix remplace-t-il l’arrêt d’urgence ?
Non. ArcFix est une protection contre l’arc électrique (AFCI) : elle détecte l’arc et arrête l’injection avant qu’un incendie ne se déclenche. L’arrêt d’urgence au niveau du module, lorsqu’il est exigé par les pompiers ou par le cahier des charges, est réalisé avec des dispositifs de rapid shutdown installés sur le champ DC.
La garantie de 5 ans peut-elle être étendue ?
Oui, SMA prévoit des extensions à 10, 15 ou 20 ans, achetables séparément, généralement dans un délai défini à partir de la mise en service. Sur une installation commerciale, l’extension à 10 ans est le choix le plus fréquent, car elle couvre la période de retour sur investissement.
