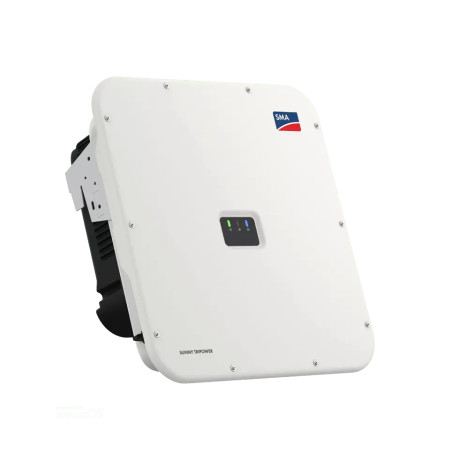

Onduleur SMA Sunny Tripower X 15 kW triphasé 3 MPPT
Onduleur de chaîne triphasé de 15 kW SMA Sunny Tripower X, 3 MPPT indépendants, générateur jusqu’à 22,5 kWp et System Manager intégré pour 5 onduleurs et un compteur d’énergie.
Rendement maximal 98,2% (européen 97,8%), IP65 avec catégorie de corrosion C5, sectionneur DC et protection contre les arcs SMA ArcFix. Puissance supérieure à 11,08 kW : à associer au tableau d’interface avec SPI et rapport de test.
L'onduleur SMA Sunny Tripower X 15 (STP 15-50) est un onduleur photovoltaïque de chaîne triphasé de 15 kW avec 3 MPPT indépendants, générateur photovoltaïque jusqu'à 22,5 kWp et System Manager intégré. C'est la puissance la plus utilisée dans les installations en autoconsommation des ateliers artisanaux, exploitations agricoles et structures d’hébergement, où la consommation diurne est élevée et l’injection sur le réseau doit être maîtrisée.
Pourquoi 15 kW est avantageux pour l'autoconsommation professionnelle
Sur un site triphasé avec des consommations concentrées aux heures centrales, 15 kW de puissance AC couvrent une grande partie de la charge de base sans surdimensionner le raccordement. Les 22,5 kWp admis côté DC permettent un surdimensionnement de 50% : la courbe de production s’élargit vers le matin et le soir, précisément là où se situe la consommation, et les heures de pointe ne sont limitées que quelques jours par an. Avec un compteur SMA Energy Meter ou un Sunny Home Manager 2.0, la régulation dynamique SMA Dynamic Power Control est activée, jusqu’à l’injection zéro lorsque le gestionnaire de réseau l’impose.
Caractéristiques techniques STP 15-50
| Puissance nominale AC (230 V, 50 Hz) | 15.000 W |
| Puissance apparente nominale / maximale | 15.000 VA / 15.000 VA |
| Puissance maximale du générateur PV | 22.500 Wp STC (rapport DC/AC 1,5) |
| Tension d’entrée maximale | 1.000 V |
| Plage MPPT / tension nominale | 260-800 V / 580 V |
| Tension minimale / de démarrage | 150 V / 188 V |
| MPPT indépendants / chaînes par MPPT | 3 / 2 |
| Courant utile par MPPT / de court-circuit | 24 A / 37,5 A |
| Courant de sortie nominal / maximal | 21,7 A / 25 A |
| Raccordement AC | Triphasé 3-(N)-PE, 220/380 - 230/400 - 240/415 V |
| Rendement maximal / européen | 98,2% / 97,8% |
| Protections de série | Sectionneur DC, surveillance réseau et défaut à la terre, inversion de polarité DC, RCMU sensible à tous les courants, AFCI SMA ArcFix |
| Indice de protection / corrosion | IP65, catégorie C5 (IEC 61701) |
| Température de fonctionnement | -25 °C / +60 °C |
| Niveau sonore / consommation nocturne | 59 dB(A) max / moins de 5 W |
| Connexions | DC SUNCLIX, AC à ressort, Ethernet (2 ports), WLAN, Modbus SMA et SunSpec, Speedwire |
| Dimensions (L x H x P) / poids | 728 x 762 x 266 mm / 35 kg |
| Garantie | 5 ans, extensible à 10, 15 ou 20 ans |
| Certifications | CEI 0-21 et CEI 0-16, EN 50549-1/-2, IEC 62109-1/-2, CE |
Obligations réglementaires au-dessus de 11,08 kW
Avec 15 kW, l’installation est nettement au-dessus du seuil de 11,08 kW de la CEI 0-21 : la protection d’interface interne à l’onduleur ne suffit plus. Il faut un coffret d’interface avec relais SPI réglé, dispositif d’interface (DDI) et rapport de test à remettre au distributeur avec la déclaration de conformité et le schéma unifilaire. C’est un coût à prévoir dès la phase de devis, et non une fois l’installation montée : le choisir avec le bon calibre évite de refaire le coffret lorsque l’installation est agrandie.
Dimensionnement des chaînes
La plage MPPT commence à 260 V : par rapport au modèle de 12 kW, des chaînes légèrement plus longues sont nécessaires pour lancer le suivi même par ciel couvert. À titre indicatif, avec des modules d’environ 34 V de Vmp, la chaîne minimale raisonnable est de 9-10 modules et la maximale s’arrête autour de 20, afin de rester dans la limite des 1.000 V avec les températures hivernales.
Chaque MPPT accepte deux chaînes, mais le courant utile est de 24 A : avec des modules TOPCon de 14-15 A, deux chaînes en parallèle dépassent la limite et l’onduleur écrête les pics. Il est préférable d’équilibrer les chaînes sur les trois trackers.
Ce qu’il faut pour compléter l’installation
- Coffret d’interface avec SPI, DDI et rapport de test
- Coffret de champ DC avec sectionneurs, fusibles et parafoudres 1.000 V pour les champs sur toiture industrielle
- Parafoudres DC de type 2 ou de type 1+2 intégrables dans l’onduleur (kits SMA optionnels)
- SMA Energy Meter ou Sunny Home Manager 2.0 pour l’autoconsommation et l’injection zéro
- Kit de montage en toiture ou au sol pour les installations non murales
Questions fréquentes
Combien de kWp de panneaux puis-je raccorder au STP 15-50 ?
Jusqu’à 22.500 Wp, soit environ 45-50 modules de 450-500 W sur 3 MPPT avec un maximum de 2 chaînes chacun. Le rapport DC/AC de 1,5 est déclaré par SMA et n’annule pas la garantie.
Le coffret d’interface est-il nécessaire même si l’onduleur est certifié CEI 0-21 ?
Oui. La certification concerne le comportement de l’onduleur vis-à-vis du réseau, tandis qu’au-dessus de 11,08 kW la norme impose un système de protection d’interface externe avec dispositif dédié et rapport de test. Ce sont deux exigences distinctes et toutes deux sont nécessaires.
Puis-je installer deux Sunny Tripower X sur la même installation ?
Oui. La fonction System Manager de l’un des onduleurs gère jusqu’à 5 onduleurs SMA et un compteur d’énergie, pour un total de 135 kVA, sans ajouter de datalogger. Au-delà de cette limite, il faut passer à un SMA Data Manager.
Combien produit en un an une installation de 20 kWp avec cet onduleur ?
Dans le centre de l’Italie, un champ de 20 kWp bien exposé produit en moyenne 26.000-28.000 kWh par an, soit environ 1.300-1.400 kWh par kWp. La production réelle dépend de la latitude, de l’inclinaison, des ombrages et de l’encrassement des modules.
Convient-il à une installation près de la mer ?
Oui : l’enveloppe est IP65 avec catégorie de corrosion C5 selon IEC 61701, la plus sévère, et la plage de température va de -25 à +60 °C. Il reste conseillé d’éviter l’exposition directe au soleil aux heures centrales afin de limiter le déclassement thermique.
