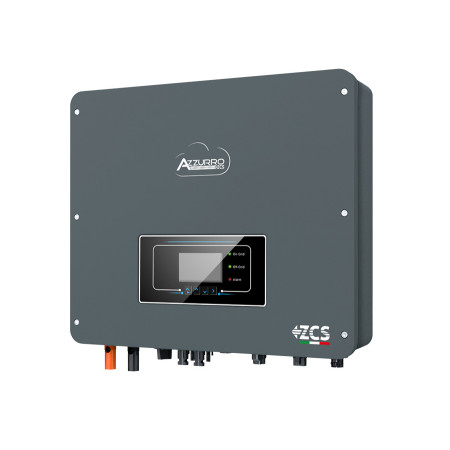

Onduleur hybride monophasé 3,68kW ZCS HYD3.6K-HP
Onduleur hybride monophasé ZCS Azzurro HYD3.6K-HP, puissance AC 3,68 kW, batterie au lithium 48V avec charge/décharge jusqu’à 5 kW. Backup EPS intégré, compteur d’énergie avec CT inclus, indice de protection IP65.
L'onduleur hybride monophasé ZCS Azzurro HYD3.6K-HP (série ZSS HP) intègre la production photovoltaïque et le stockage dans un seul système compact, conçu pour les installations résidentielles jusqu'à 3,68 kW de puissance AC. Compatible uniquement avec des batteries au lithium 48V fournies par Zucchetti Centro Sistemi, il offre une fonction de backup EPS et la conformité à la norme CEI 0-21 pour la connexion au réseau de distribution.
Pourquoi choisir un onduleur hybride HP de 3,68 kW ?
La série HYD-HP a été conçue pour les installations monophasées de petite et moyenne taille nécessitant un stockage compact et réactif : la batterie au lithium 48V, gérée par un double MPPT avec entrée jusqu'à 600V, permet de charger et décharger jusqu'à 5 kW de puissance, supérieure à la puissance AC nominale de l'onduleur. Cela signifie des temps de recharge de la batterie plus rapides par rapport aux systèmes où les deux puissances coïncident.
Spécifications techniques ZZT-HYD3.6K-HP
| Puissance AC nominale | 3,68 kW |
| Entrées DC | 2 MPPT, 1 chaîne chacune |
| Tension DC maximale | 600 V |
| Batterie compatible | Lithium 48V (42-58V), fourniture Zucchetti |
| Puissance charge/décharge batterie | Jusqu'à 5 kW |
| Fonction backup | EPS intégré, puissance de démarrage pendant 60 secondes |
| Compteur d'énergie | Intégré, avec CT inclus |
| Rendement maximal | Jusqu'à 98% |
| Refroidissement | Passif |
| Indice de protection | IP65 |
| Température de fonctionnement | -30°C / +60°C |
| Dimensions | 503 x 482 x 183 mm |
| Poids | 21,5 kg |
| Garantie | 5 ans de base, extensible à 10 avec enregistrement du produit |
Quand utilise-t-on l'onduleur HYD-HP dans une installation photovoltaïque ?
Étant monophasé et sous le seuil de 11,08 kW prévu par la norme CEI 0-21, l'HYD3.6K-HP utilise la protection d'interface intégrée dans l'onduleur : il n'est pas nécessaire d'avoir un tableau SPI externe avec relais réglé et rapport de test séparé, ce qui réduit les coûts et les temps d'installation par rapport aux installations de taille supérieure. Il est indiqué pour les habitations avec des consommations contenues qui souhaitent maximiser l'autoconsommation avec un stockage compact.
Que pouvez-vous en faire au quotidien ?
Avec une batterie de 5 kWh connectée à cet onduleur, une famille moyenne peut couvrir plusieurs heures en soirée sans soleil : cela suffit pour un réfrigérateur allumé toute la nuit, l'éclairage LED de la maison, la TV pendant quelques heures et un cycle de lave-linge. En cas de coupure de courant, la fonction EPS maintient alimentées les charges essentielles connectées au circuit de backup, sans devoir attendre le rétablissement du réseau.
Questions fréquentes
Quelle est la différence entre la série HYD-HP et la série HYD ZP1 ?
Ce sont deux familles différentes : la ZP1 fonctionne avec des batteries haute tension (300-435V) de la gamme ZBT, tandis que la HP utilise des batteries au lithium basse tension (48V). La HP bénéficie en outre d'une garantie de base de 5 ans contre 10 pour la ZP1, extensible à 10 ans avec l'enregistrement du produit.
Avec quelles batteries l'HYD3.6K-HP est-il compatible ?
Uniquement avec des batteries au lithium 48V de la gamme Zucchetti dédiée à la série HP (plage de tension 42-58V). Il n'est pas compatible avec les batteries haute tension ZBT utilisées par la série ZP1/ZP3.
Faut-il un tableau externe pour raccorder cet onduleur au réseau ?
Non. Sous les 11,08 kW prévus par la norme CEI 0-21, la protection d'interface intégrée dans l'onduleur est suffisante : il n'est pas nécessaire d'avoir un tableau SPI externe avec relais réglé.
Comment fonctionne le backup en cas de coupure de courant ?
La fonction EPS intégrée alimente automatiquement les charges connectées au circuit de backup dédié, avec une capacité de puissance de démarrage pendant 60 secondes pour gérer le démarrage d'appareils électroménagers à forte absorption initiale.
Le compteur d'énergie doit-il être acheté séparément ?
Non, l'HYD3.6K-HP inclut déjà le compteur d'énergie avec le CT correspondant (transformateur de courant) pour le suivi des flux énergétiques entre réseau, photovoltaïque, batterie et charges.
