Kit d'Extension 5e Batterie ZBT 5K ZCS Azzurro

Kit d'extension ZZT-ZBT5K-EXT-KIT pour ajouter un 5e module de batterie HV ZBT 5K au système de stockage ZCS Azzurro, placé à côté dans une seconde tour (non empilé). Comprend le socle supplémentaire et les câbles de liaison en parallèle.

98,33 € IVA escl.

Le kit d'extension ZZT-ZBT5K-EXT-KIT permet de dépasser la limite de 4 modules empilables sur une seule tour de la batterie HV ZBT 5K de ZCS Azzurro. Il comprend le socle d'une seconde tour et les câbles de liaison en parallèle nécessaires pour ajouter un module supplémentaire au même cluster.

Pourquoi un kit d'extension pour la batterie ZBT 5K ?

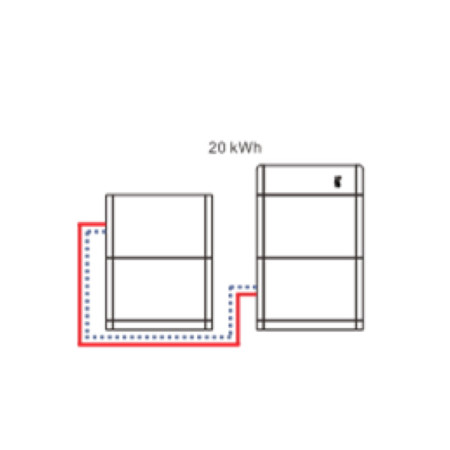

Une tour de batterie HV ZBT 5K accueille au maximum 4 modules empilés, soit 4 x 5,12 kWh = 20,48 kWh bruts, gérés par une seule BDU (Battery Distribution Unit). Au-delà, la hauteur ne suffit plus : le module suivant se place à côté, dans une seconde tour avec son propre socle, tout en restant sur le même cluster et la même BDU.

Caractéristiques du kit ZZT-ZBT5K-EXT-KIT

FonctionExtension pour le 5e module de batterie ZBT 5K
ContenuSocle supplémentaire, câbles de liaison en parallèle, visserie
Position du moduleÀ côté, non superposé (seconde tour)
CompatibilitéBatterie HV ZCS Azzurro ZBT 5K
Capacité par module5,12 kWh bruts
Poids2 kg

Quand est-il nécessaire ?

Dès que le projet prévoit plus de 4 modules ZBT 5K sur le même système. Le nombre maximal de modules dépend de l'onduleur hybride ZCS utilisé : il faut le vérifier dans le manuel d'installation avant de commander, car tous les onduleurs n'acceptent pas la même capacité maximale. Avec un seul cluster et une seule BDU commune aux deux tours, l'installation reste un seul système de stockage du point de vue électrique et du monitoring.

Que contient la livraison ?

  • Socle supplémentaire pour la seconde tour de batterie
  • Câbles de liaison en parallèle entre les deux tours
  • Visserie et petites pièces de fixation

Questions fréquentes

Faut-il un second BMS ou une seconde BDU pour la seconde tour ?

Non, le cluster reste unique : la BDU déjà installée gère aussi le module de la seconde tour. Le kit fournit uniquement le support mécanique et la liaison électrique en parallèle.

Avec quels onduleurs est-il compatible ?

Avec les onduleurs hybrides ZCS Azzurro qui utilisent la batterie HV ZBT 5K et admettent plus de 4 modules. La capacité maximale varie selon le modèle d'onduleur : vérifiez-la dans la documentation ZCS de votre onduleur.

Puis-je empiler le 5e module sur les quatre autres au lieu d'utiliser une seconde tour ?

Non, le fabricant limite à 4 le nombre de modules empilables sur une tour pour des raisons de structure et de stabilité : au-delà, la seconde tour avec socle dédié est obligatoire.

Le kit comprend-il le câble entre l'onduleur et la batterie ?

Non, le ZZT-ZBT5K-EXT-KIT contient seulement le socle et les câbles de liaison entre les deux tours. Le raccordement de l'onduleur à la batterie nécessite le câble dédié indiqué dans le manuel d'installation ZCS selon la configuration.

Quelle capacité obtient-on avec 5 modules ?

Cinq modules ZBT 5K représentent 5 x 5,12 = 25,6 kWh bruts. La capacité utile est inférieure, selon la profondeur de décharge configurée.
