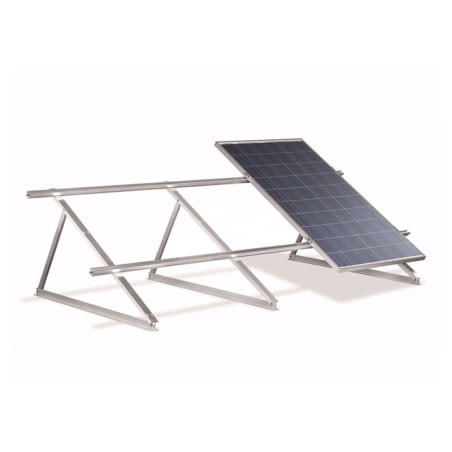

Estructura de soporte a 45° para 4 módulos fotovoltaicos en techo
Estructura de aluminio anodizado de 3mm para fijar 4 paneles solares uno junto al otro (ancho combinado máx. 420cm) con inclinación fija de 45°. Apta para tejados planos con anclaje a tierra o fijación vertical en pared.
Esta estructura de sostén a 45° en aluminio anodizado de 3mm está pensada para instalar 4 paneles solares uno junto al otro (ancho combinado máximo 420 cm) en tejado plano o mediante fijación vertical en pared, tipo marquesina. La inclinación fija de 45° garantiza un buen rendimiento energético incluso sin una orientación óptima del tejado.
Para qué sirve esta estructura
El sistema se ancla a tierra sobre el tejado plano, evitando taladrar la lámina impermeabilizante, o se fija directamente a una pared vertical, por ejemplo como marquesina. Tres caballetes triangulares sostienen la fila de paneles con una inclinación fija de 45°, añadiendo un punto de apoyo intermedio adicional dada la mayor longitud de la estructura, mientras que las grapas centrales unen los cuatro módulos contiguos en un único plano estable.
Especificaciones técnicas
| Código de producto | SUPP-4MFV |
| Tipología | Estructura para tejado plano o pared |
| Paneles soportados | 4 paneles solares (ancho combinado máx. 420 cm) |
| Inclinación | Fija de 45° |
| Material | Aluminio anodizado, 3mm de espesor |
| Superficies compatibles | Tejado plano (anclaje a tierra) o pared vertical |
| Contenido del paquete | 3 caballetes triangulares a 45°, 4 travesaños horizontales de 440cm con 2 juntas de unión, 4 grapas de fijación terminal, 6 grapas de fijación central, tornillería |
| Peso | 10 kg |
| Dimensiones del paquete | 100 x 50 x 20 cm |
Qué incluye el suministro
- 3 caballetes triangulares con inclinación de 45°
- 4 travesaños horizontales de 440cm, con 2 juntas de unión
- 4 grapas de fijación terminal
- 6 grapas de fijación central
- Tornillería completa de montaje
Preguntas frecuentes
¿Cuál es el ancho combinado máximo de los 4 paneles soportados?
La estructura está dimensionada para 4 paneles solares contiguos con un ancho combinado de hasta 420 cm. Para paneles más anchos, contáctanos para comprobar la compatibilidad.
¿Por qué esta estructura tiene 3 caballetes en lugar de 2?
Con una fila de 4 paneles la estructura es más larga: el tercer caballete central ofrece un apoyo intermedio que evita la flexión de los travesaños y garantiza mayor estabilidad en toda la longitud.
¿Puedo instalarla en un tejado plano sin taladrar la lámina impermeabilizante?
Sí, la estructura está pensada para el anclaje a tierra mediante lastres, evitando así taladrar la membrana impermeabilizante del tejado. También puede fijarse verticalmente a una pared.
¿Qué incluye el paquete?
El kit incluye 3 caballetes triangulares a 45°, 4 travesaños horizontales de 440cm con 2 juntas de unión, 4 grapas de fijación terminal, 6 grapas de fijación central y la tornillería completa. Los lastres para el anclaje a tierra no están incluidos.
¿Para qué sirven las juntas de unión de los travesaños?
Las 2 juntas conectan los travesaños de 440cm en una única viga continua, necesaria para cubrir todo el ancho de los 4 paneles contiguos manteniendo la estructura rígida y alineada.
