BATERÍAS - CONEXIÓN EN SERIE/PARALELO
Configuraciones de baterías - en Serie y en paralelo:
Hay 2 maneras de conectar las baterías juntas. Al poner las baterías en serie, se obtiene el doble de voltaje mientras que los amperios-hora permanecen inalterados. La otra forma es la conexión en paralelo, que duplicará los amperios-hora y dejará el voltaje inalterado. Dependiendo de las necesidades de voltaje, el tipo de baterías utilizadas y qué amperios-hora se necesitan, se deberá usar uno o ambos métodos de conexión.
¿Estás buscando una batería para tu sistema fotovoltaico o para un proyecto? Échale un vistazo
Conexión de baterías en serie
A continuación, podrás ver algunos ejemplos de conexión de baterías en serie. Este tipo de conexión duplica el voltaje dejando inalterados los amperios hora.
- Baterías de 6 voltios conectadas en serie para formar 12 voltios 220 amperios-hora.

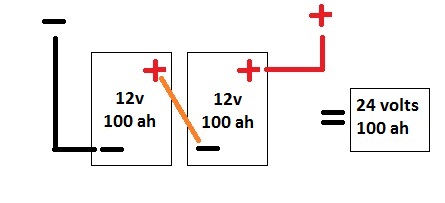

- Baterías de 12 voltios conectadas en serie para formar 24 voltios 100 amperios-hora.
Conectar las baterías en paralelo
A continuación, podrás ver algunos ejemplos de conexión de baterías en paralelo. De este modo, se duplicarán los amperios-hora dejando inalterado el voltaje.

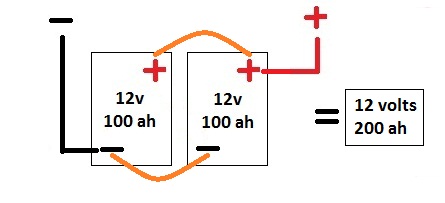

- Baterías de 12 voltios conectadas en paralelo para formar 12 voltios 200 amperios-hora.
- (4) baterías de 12 voltios conectadas en paralelo para formar 12 voltios 400 amperios-hora.
¡Conexión de baterías en serie y paralelo!
A continuación, podrás ver algunos ejemplos de conexión de las baterías en serie y paralelo. El propósito de conectar las baterías en serie y paralelo es pertinente cuando se desea obtener un voltaje específico y solo se dispone de un tipo de baterías con un voltaje diferente al deseado.

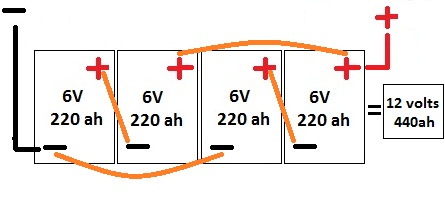

- (4) baterías de 6 voltios conectadas en serie y paralelo para formar 12 voltios 440 amperios-hora.
Hay muchas configuraciones de voltaje que se pueden elegir, pero las más comunes para energía solar y eólica son 12, 24 y 48 voltios. La mayoría de los inversores, reguladores de carga están disponibles en estas tensiones. Esperamos que estos ejemplos te ayuden en la creación de tu banco de baterías.
¿Quieres saber después de cuánto tiempo se descarga la batería? Lee este interesante artículo redactado por Electrónica Grillo
