Polykristalline Solarzelle 1”x3” oder 26x78mm mit 1BB
Polykristalline Solarzelle 26x78 mm (1x3 Zoll) mit etwa 0,35 Wp und 1 Busbar. Nennwerte: Vmp 0,544 V, Imp 0,70 A, Voc 0,64 V und 18,7% Wirkungsgrad.
Schmales Format für Mikromodule, Sensoren, Modelle, Prototypen und STEM-Labore. Es ist eine ungeschützte Zelle; Ribbon, Lötung, Träger und Encapsulation sind erforderlich.
Die polykristalline Solarzelle 26x78 mm 1BB erzeugt etwa 0,35 Wp in einem schmalen Format für Mikromodule, Sensoren, Modelle und solarbetriebene Prototypen. Am maximalen Leistungspunkt liefert sie nominal 0,544 V und 0,70 A.
Sie ist kein fertiges Modul. Der Aufbau benötigt Ribbon für die einzelne Busbar, kontrolliertes Löten, Unterstützung, Isolation und Encapsulation gegen Feuchtigkeit und Stöße.
Warum eine schmale 26x78-mm-Zelle wählen?
Die Breite von 26 mm passt auf längliche Flächen und in enge Räume, in denen größere Zellen keinen Platz finden. Der moderate Strom eignet sich für kleine Schaltungen, Versuche und Strings mit vielen Elementen.
Bei Reparaturen müssen Geometrie, Technologie, Strom, Busbar und elektrische Daten übereinstimmen. Ein anderes Format kann trotz ähnlicher Spannung Mismatch verursachen.
Technische Daten SC1P1-26x78
| Referenz | SC1P1-26x78 |
| Technologie | Polykristallines Silizium |
| Pmax | Etwa 0,35 Wp |
| Vmp | 0,544 V |
| Imp | 0,70 A |
| Voc | 0,64 V |
| Isc | 0,82 A |
| Wirkungsgrad | 18,7% |
| Busbar | 1BB |

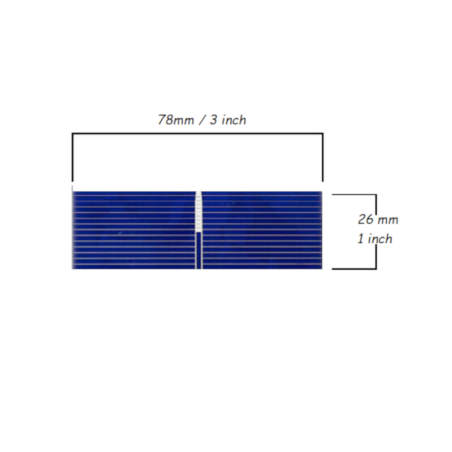

| Abmessungen | 26x78 mm, etwa 1x3 Zoll |
| Dicke | 170 ± 20 µm |
| Gewicht | Etwa 3 g |
Was liefern 12, 24 oder 36 Zellen?
In Reihe addieren sich die Spannungen; der Strom bleibt ungefähr 0,70 A. Es sind theoretische Werte vor Verlusten durch Temperatur, Mismatch, Lötung und Encapsulation.
| Zellen | Vmp | Voc | Leistung |
| 12 | 6,53 V | 7,68 V | 4,2 Wp |
| 24 | 13,06 V | 15,36 V | 8,4 Wp |
| 36 | 19,58 V | 23,04 V | 12,6 Wp |
Die Zellzahl richtet sich nach der benötigten Spannung von Gerät oder Regler. Zur Stromerhöhung nur vollständige, gleiche Strings parallel schalten.
STEM-Projekte und Photovoltaik-Lernsets
Das schmale Format eignet sich für Versuche zu aktiver Fläche, Spannung, Strom und selektiver Verschattung. Es passt zu kleinen Fahrzeugen, Lüftern, Sensoren und Demonstratoren.
Die Sonne im Klassenzimmer und MR WATT Lernsets entdecken
Die 1BB-Zelle löten
Passendes Ribbon und Flussmittel, saubere Spitze, kontrollierte Temperatur und kurze Kontaktzeit verwenden. Die Zelle nicht biegen oder drücken. Nach jedem String Durchgang, Polarität und Spannung prüfen.
MR WATT Anleitung zum Löten von Solarzellen lesen
Häufige Fragen
Ist dies ein vollständiges Photovoltaikmodul?
Nein. Es ist eine einzelne Zelle mit etwa 0,35 Wp und benötigt Verbindungen, Träger, Isolation und Encapsulation.
Kann sie einen Sensor direkt versorgen?
Das hängt von Spannung und Strom ab. Eine Zelle liefert nominal etwa 0,544 V; häufig werden mehrere Zellen, Speicher oder ein Wandler benötigt.
Wie viele Zellen liefern ungefähr 6 V?
12 Zellen in Reihe liefern nominal etwa 6,53 V Vmp vor Verlusten und Licht- oder Temperatureinflüssen.
Ist sie für Modelle und Labore geeignet?
Ja. Das schmale Format passt zu kleinen Fahrzeugen, Sensoren, Demonstratoren und Reihen-/Parallelversuchen.
Kann sie ungeschützt draußen eingesetzt werden?
Nein. Sie muss gegen Feuchtigkeit, Stöße und Biegung encapsuliert werden.
