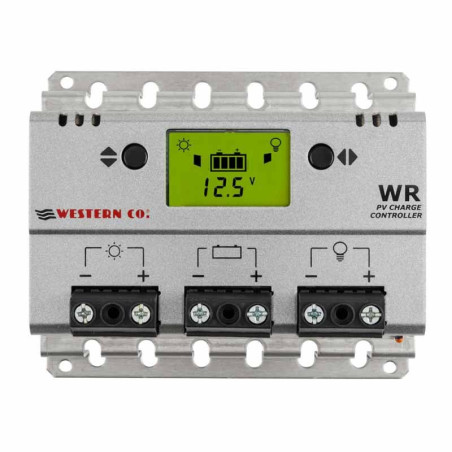

WR30 PWM-Laderegler von Western Co. mit 30A und Display

Die verschiedenen Lastmanagementprogramme machen den WR30 zur Komplettlösung in vielen photovoltaischen Anwendungen; zum Beispiel, um Kameras zu betreiben, die nur tagsüber funktionieren müssen, oder um Blinklichter oder Straßenmarkierungen zu betreiben, die nur nachts funktionieren müssen, oder um Beleuchtungssysteme zu betreiben, die eine bestimmte Anzahl von Stunden pro Nacht funktionieren müssen.

Der WR30 erkennt den Tag/Nacht-Status basierend auf der Modulspannung; es ist daher nicht notwendig, weitere Sensoren an den Regler anzuschließen.

Die Ladespannung wird temperaturkompensiert, um Batterien auch unter extremen Temperaturbedingungen (von -10 bis 60 °C) zu laden, ohne deren Lebensdauer zu beeinträchtigen.

Es können Ladepläne für versiegelte/Gel-Batterien (SEAL) oder für offene Säure-Batterien (FLOOD) eingestellt werden.

Der Schaltkreis besteht vollständig aus Solid-State-Komponenten (MOSFET); daher garantieren wir im Vergleich zu ähnlichen Produkten, die mit elektromechanischen Komponenten hergestellt sind, eine höhere Zuverlässigkeit über die Zeit.

Der Schaltkreis hat die folgenden Schutzmaßnahmen: Batteriepolungsumkehr: Wenn die Batterieklemmen vertauscht werden, speist der WR30 die Last nicht, deaktiviert das Laden der Batterie und meldet dem Bediener einen Fehler.

Rückstrom im Photovoltaikmodul: In der Nacht, wenn das Photovoltaikmodul keinen Strom erzeugt, hat der WR/30-Regler intern eine Sperrdiode, die verhindert, dass die Batterie in das Photovoltaikmodul entladen wird.

Tiefentladung der Batterie: Wenn die Batteriespannung unter die Schwelle Vlb (vom Benutzer einstellbar) fällt, schaltet der WR/30 die Versorgung an seinem LOAD-Ausgang ab, um die Batterie vor Tiefentladungen zu schützen.

Kurzschluss in der Last: Wenn der Strom in der Last den Nennwert von 30,0A für mehr als 0,5 Sekunden überschreitet, trennt der Regler die Last.

Übertemperatur: Wenn die interne Temperatur 80°C übersteigt, werden sowohl das PV-Modul als auch die Last getrennt, um zu verhindern, dass eine übermäßige Erwärmung zu einem Schaltkreisbruch führt.

Überlastung durch das PV-Modul: Wenn der Strom aus dem Modul den maximal zulässigen Wert übersteigt, wird das Laden deaktiviert, um den internen Schaltkreis zu schützen.

ALLGEMEINE MERKMALE

• Batterietyp Pb-AGM/GEL und Pb offene Säure konfigurierbar

• Automatische Erkennung der Batteriespannung 12V/24V

• PWM-Ladetyp mit temperaturkompensierter Ladespannung

• Integrierte Sperrdiode

• Max. Strom vom PV-Modul 30A

• Max. Leistung vom PV-Modul 430W @12V und 860W @24V

• Max. Laststrom 30A

• Schutz der Batterie vor Tiefentladungen mit konfigurierbarer Spannungsschwelle

• Schutz vor Überlastung/Kurzschluss

• Schutz bei Batteriepolungsumkehr mit Fehleranzeige

• Gehäuse aus lackiertem Stahl und Aluminium

• Klemmen 10 mmq

• Display mit Anzeige von: - Batteriespannung - Ladestrom - Laststrom - vom Modul erzeugte Energie - an die Last abgegebene Energie
