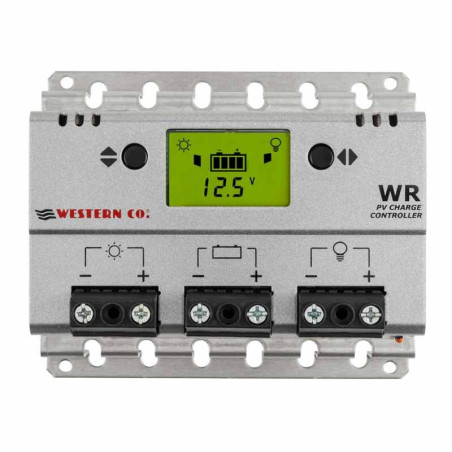

Regolatore di carica PWM Western WR30 30A 12/24V
Il Western WR30 è il regolatore PWM più grande della serie WR: 30 A di carica e 30 A di uscita carico, per batterie al piombo 12/24 V. Gestisce fino a 430 W a 12 V e 860 W a 24 V con moduli a 36 o 72 celle. Display LCD, programmi carico giorno/notte e timer 1-16 h.
Made in Italy, garanzia 5 anni.
Il regolatore di carica PWM Western WR30 porta la semplicità del PWM fino a 30 A: abbastanza per tre moduli a 36 celle su una batteria a 12 V o per un campo fino a 860 W su 24 V. È pensato per impianti ad isola di media taglia con batterie al piombo, dove si vuole un regolatore robusto, senza configurazioni complesse e con un'uscita carico capace di alimentare direttamente utenze fino a 30 A.
PWM o MPPT a 30 A: quando il WR30 è la scelta giusta?
A questa taglia la domanda è legittima, e la risposta dipende dai moduli che hai:
- Il WR30 conviene se usi moduli a 36 celle su batteria a 12 V (o a 72 celle su 24 V) e batterie al piombo. In questo caso la tensione di lavoro del modulo è già vicina a quella di carica e il PWM spreca poco: costa meno di un MPPT equivalente e non ha nulla da configurare.
- Serve un MPPT se vuoi usare moduli da tetto a 60, 108 o 120 celle, se vuoi mettere i moduli in serie per ridurre la sezione dei cavi su tratte lunghe, o se hai batterie al litio. In quei casi un PWM perderebbe fino a un terzo della potenza disponibile.
Su un impianto a 12 V con tre moduli a 36 celle, il WR30 lavora nelle condizioni in cui un PWM rende al meglio.
Specifiche tecniche Western WR30
| Tecnologia di carica | PWM, tensione compensata in temperatura |
| Tensione di sistema | 12 / 24 V con riconoscimento automatico |
| Corrente massima modulo | 30 A |
| Corrente massima carico | 30 A |
| Potenza massima moduli | 430 W a 12 V, 860 W a 24 V |
| Tensione ingresso modulo | 20-55 V massimo |
| Tensione di carica a 25 °C | 14,4 V (SEAL) / 14,8 V (FLOOD) a 12 V; 28,8 / 29,6 V a 24 V |
| Soglia di stacco carico | impostabile 10,8-12,2 V a 12 V; 21,6-24,4 V a 24 V |
| Batterie supportate | piombo AGM/GEL (SEAL) e acido libero (FLOOD) |
| Autoconsumo | 8 mA |
| Potenza dissipata | 16 W a 30 A |
| Morsetti | cavi da 1 a 10 mm² |
| Temperatura di funzionamento | da -10 a +60 °C |
| Grado di protezione | IP20 |
| Dimensioni | 143 x 118 x 45 mm |
Installazione: il calore conta
A piena corrente il WR30 dissipa circa 16 W. Montalo in verticale su una superficie che non trattenga il calore, lasciando spazio libero sopra e sotto per la circolazione dell'aria, e non chiuderlo in un vano stagno insieme alla batteria. Se la temperatura interna supera gli 80 °C il regolatore stacca modulo e carico per proteggersi: un'installazione ventilata evita questi interventi nelle giornate estive.
Con 30 A a 12 V usa cavi da 10 mm² (il massimo accettato dai morsetti) e tieni corte le tratte verso la batteria.
Gestione del carico e protezioni
Programmi carico: sempre acceso, solo giorno, solo notte, notte per 1-16 ore. Protezioni da inversione di polarità della batteria, scarica profonda, cortocircuito e sovraccarico del carico, sovratemperatura e sovracorrente dal modulo, con diodo di blocco integrato contro la scarica notturna.
Domande frequenti
Conviene il WR30 o un regolatore MPPT da 30 A?
Con moduli a 36 celle su 12 V e batterie al piombo, il WR30 offre quasi la stessa resa a un costo inferiore. Con moduli da tetto, moduli in serie o batterie al litio serve un MPPT, ad esempio il Western WRM 30+.
Posso collegare tre pannelli da 140 W a 12 V?
Sì, in parallelo, purché la somma delle correnti di cortocircuito resti sotto i 30 A con un margine del 10-15% per le giornate fredde e limpide.
Che sezione di cavo serve a 30 A?
I morsetti accettano fino a 10 mm², che è la sezione consigliata a 30 A su un sistema a 12 V con tratte di pochi metri. Su tratte più lunghe la caduta di tensione aumenta: avvicina il più possibile regolatore e batteria.
Il WR30 può alimentare un inverter dall'uscita carico?
No: gli inverter assorbono correnti di spunto elevate e vanno collegati direttamente alla batteria, protetti da un fusibile. L'uscita LOAD è pensata per utenze in corrente continua come luci, pompe e apparati radio.
Funziona con batterie al litio?
No. I profili di carica sono solo per batterie al piombo, ermetiche o ad acido libero.
