Regolatore di carica PWM Western WR20 20A 12/24V
Il Western WR20 è un regolatore di carica PWM da 20 A per batterie al piombo 12/24 V: gestisce fino a 280 W di moduli a 12 V e 560 W a 24 V, cioè due moduli a 36 celle in parallelo. Uscita carico da 20 A con programmi giorno/notte e timer 1-16 h, display LCD e protezioni complete.
Made in Italy, garanzia 5 anni.

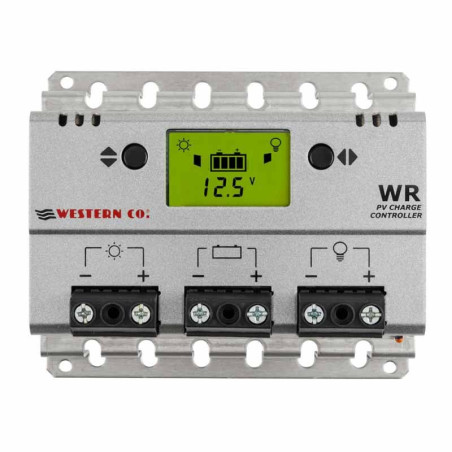

Il regolatore di carica PWM Western WR20 è la taglia intermedia della serie WR: 20 A di corrente di carica e 20 A di uscita carico, per impianti ad isola con batterie al piombo a 12 o 24 V. È il regolatore tipico di una baita, di un capanno, di un camper con due moduli rigidi o di un sistema di telecomunicazione isolato. Circuito interamente a MOSFET, senza relè meccanici, progettato e prodotto in Italia da Western Co.
Come si dimensiona un impianto con il WR20?
Il limite da rispettare è la corrente del campo fotovoltaico: la somma delle correnti di cortocircuito dei moduli in parallelo deve restare sotto i 20 A. In pratica:
- Batteria a 12 V: due moduli a 36 celle da 120-140 W in parallelo, fino a 280 W complessivi.
- Batteria a 24 V: moduli a 72 celle (o coppie di moduli a 36 celle in serie) fino a 560 W.
Come tutti i PWM, il WR20 lavora alla tensione della batteria: i moduli devono avere la tensione giusta per quel sistema. Lascia sempre un margine del 10-15% sulla corrente, perché nelle giornate fredde e limpide i moduli possono superare la corrente di targa.
Specifiche tecniche Western WR20
| Tecnologia di carica | PWM, tensione compensata in temperatura |
| Tensione di sistema | 12 / 24 V con riconoscimento automatico |
| Corrente massima modulo | 20 A |
| Corrente massima carico | 20 A |
| Potenza massima moduli | 280 W a 12 V, 560 W a 24 V |
| Tensione ingresso modulo | 20-55 V massimo |
| Tensione di carica a 25 °C | 14,4 V (SEAL) / 14,8 V (FLOOD) a 12 V; 28,8 / 29,6 V a 24 V |
| Soglia di stacco carico | impostabile 10,8-12,2 V a 12 V; 21,6-24,4 V a 24 V |
| Batterie supportate | piombo AGM/GEL (SEAL) e acido libero (FLOOD) |
| Autoconsumo | 8 mA |
| Morsetti | cavi da 1 a 10 mm² |
| Temperatura di funzionamento | da -10 a +60 °C |
| Grado di protezione | IP20 |
| Dimensioni | 143 x 118 x 45 mm |
| Garanzia | 5 anni, Made in Italy |
Cavi e morsetti: il dettaglio che fa la differenza a 20 A
A 12 V e 20 A ogni metro di cavo sottodimensionato costa tensione e quindi carica. I morsetti del WR20 accettano cavi fino a 10 mm²: con tratte modulo-regolatore e regolatore-batteria di qualche metro conviene usare almeno 6 mm², tenendo la caduta di tensione sotto il 3%. Installa il regolatore vicino alla batteria: la compensazione termica misura la temperatura lì dove si trova il regolatore.
Gestione del carico e protezioni
L'uscita LOAD può restare sempre accesa, accendersi solo di giorno, solo di notte o di notte per 1-16 ore: il riconoscimento giorno/notte avviene dalla tensione del modulo, senza sensori. Il WR20 stacca il carico se la batteria scende sotto la soglia impostata, se il carico supera i 20 A per oltre 0,5 s o se la temperatura interna supera gli 80 °C, e segnala l'inversione di polarità della batteria.
Domande frequenti
Quanti pannelli posso collegare al WR20 su una batteria a 12 V?
Due moduli a 36 celle fino a circa 140 W ciascuno, collegati in parallelo, per un massimo di 280 W. Conta la corrente: la somma deve restare sotto i 20 A con un po' di margine.
Posso alimentare un frigorifero da 12 V dall'uscita carico?
Sì, se l'assorbimento resta entro i 20 A, compreso lo spunto all'avvio del compressore. Il vantaggio è che il WR20 lo stacca da solo quando la batteria si scarica troppo, proteggendola. Gli inverter invece vanno collegati direttamente alla batteria, non all'uscita LOAD.
Il WR20 funziona con batterie al litio?
No: i profili disponibili sono solo per piombo ermetico (AGM/GEL) e piombo ad acido libero. Per il litio servono regolatori come il Western WRM 30+ o l'EPEVER XTRA4210N.
Che differenza c'è tra WR10, WR20 e WR30?
Stesso contenitore, stesso display e stesse funzioni: cambia solo la corrente, 10, 20 o 30 A. Il WR20 copre i sistemi con due moduli a 12 V, il WR30 arriva a tre.
Serve un fusibile tra regolatore e batteria?
Sì, è buona pratica installare un fusibile o un interruttore magnetotermico DC sul positivo, vicino alla batteria, dimensionato sulla corrente del cavo: protegge il cablaggio in caso di cortocircuito.
