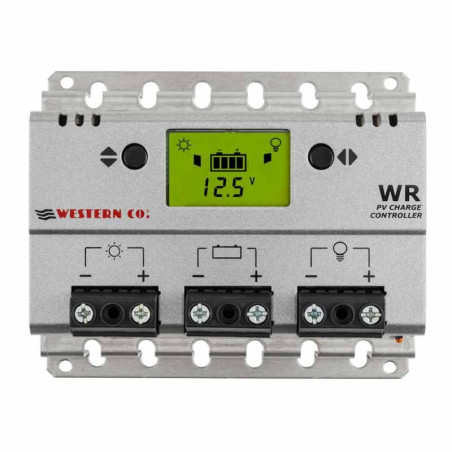

Regolatore di carica PWM Western WR10 10A 12/24V

Il Western WR10 è un regolatore di carica PWM da 10 A per batterie al piombo 12 o 24 V (riconoscimento automatico). Gestisce un singolo modulo fotovoltaico e un carico fino a 10 A con programmi giorno/notte e timer da 1 a 16 ore: la scelta giusta per lampioni, telecamere e segnaletica a energia solare.

Display LCD, diodo di blocco integrato, Made in Italy con 5 anni di garanzia.

68,00 € IVA escl.
check In Stock

Il regolatore di carica PWM Western WR10 è progettato per i piccoli impianti fotovoltaici ad isola che devono fare una cosa sola, bene e per anni: caricare una batteria al piombo da un modulo da 12 o 24 V e accendere un carico nel momento giusto. È prodotto in Italia da Western Co. con componenti allo stato solido (MOSFET) e protegge la batteria dalla scarica profonda staccando il carico sotto una soglia impostabile.

A cosa serve un regolatore PWM da 10 A?

Un regolatore PWM collega il modulo alla batteria "a impulsi", modulando la corrente per non sovraccaricarla. Rispetto a un MPPT costa meno ed è più semplice, ma ha un vincolo preciso: la tensione di lavoro del modulo deve essere adatta a quella della batteria. Per una batteria a 12 V serve un modulo a 36 celle (Vmp intorno ai 17-18 V), per 24 V un modulo a 72 celle o due da 36 celle in serie. I moduli da tetto a 60 o 108 celle, pensati per gli impianti connessi in rete, con un PWM perdono gran parte della potenza: per quelli serve un regolatore MPPT.

Con 10 A di corrente il WR10 è dimensionato per un solo modulo fino a 140 W a 12 V (280 W a 24 V): esattamente la taglia dei sistemi di illuminazione e segnalazione autonomi.

Specifiche tecniche Western WR10

Tecnologia di caricaPWM, tensione compensata in temperatura
Tensione di sistema12 / 24 V con riconoscimento automatico
Corrente massima modulo10 A
Corrente massima carico10 A
Potenza massima modulo140 W a 12 V, 280 W a 24 V
Tensione ingresso modulo20-55 V massimo
Tensione di carica a 25 °C14,4 V (SEAL) / 14,8 V (FLOOD) per sistemi a 12 V
Soglia di stacco caricoimpostabile 10,8-12,2 V (default 11,6 V) a 12 V
Batterie supportatepiombo ermetiche AGM/GEL (SEAL) e acido libero (FLOOD)
Autoconsumo8 mA
Morsetticavi da 1 a 10 mm²
Temperatura di funzionamentoda -10 a +60 °C
Grado di protezioneIP20 (installazione al riparo)
Dimensioni143 x 118 x 45 mm
Garanzia5 anni, Made in Italy

Il punto forte: la gestione del carico

Il WR10 riconosce giorno e notte dalla tensione del modulo, senza sensori aggiuntivi, e comanda l'uscita LOAD secondo il programma scelto: sempre acceso, solo di giorno, solo di notte, oppure di notte per un numero di ore da 1 a 16 dopo il tramonto. È ciò che permette di realizzare un lampione solare che resta acceso 6 ore e poi si spegne, o una telecamera che lavora solo con la luce.

Il display mostra tensione di batteria, corrente di ricarica, corrente del carico ed energia prodotta e consumata: utile in fase di collaudo per verificare che il modulo stia davvero caricando.

Protezioni integrate

  • Inversione di polarità della batteria, con segnalazione di errore
  • Diodo di blocco contro la scarica notturna verso il modulo
  • Stacco del carico per batteria scarica (Low-battery)
  • Cortocircuito o sovraccarico sul carico oltre 10 A per più di 0,5 s
  • Sovratemperatura interna oltre 80 °C
  • Sovracorrente dal modulo fotovoltaico

Domande frequenti

Posso usare il WR10 con un pannello da tetto da 400 W?

No. Oltre al limite di 10 A, un modulo da tetto ha una tensione di lavoro di 30-40 V e un regolatore PWM la abbassa a quella di batteria sprecando la differenza. Con moduli di questo tipo serve un regolatore MPPT, come l'EPEVER Tracer o il Western WRM.

Il WR10 carica le batterie al litio?

No. Il WR10 ha programmi solo per batterie al piombo: ermetiche AGM o GEL (SEAL) e ad acido libero (FLOOD). Per una batteria LiFePO4 serve un regolatore con profilo litio dedicato.

Come si imposta l'accensione notturna per un lampione solare?

Si seleziona il programma "solo notte" con il numero di ore desiderato, da 1 a 16. Il regolatore accende il carico quando la tensione del modulo scende al tramonto e lo spegne allo scadere delle ore impostate.

Quanta potenza di pannello posso collegare?

Fino a 140 W su batteria a 12 V e 280 W su batteria a 24 V, con una corrente di modulo massima di 10 A. Per un modulo da 100 W a 36 celle il WR10 è ampiamente sufficiente; oltre i 140 W conviene passare al WR20.

Dove va installato?

Il contenitore è IP20: va montato al chiuso o dentro un armadio protetto da acqua e polvere, il più vicino possibile alla batteria, così che la tensione misurata sia quella reale e la compensazione termica lavori correttamente.
