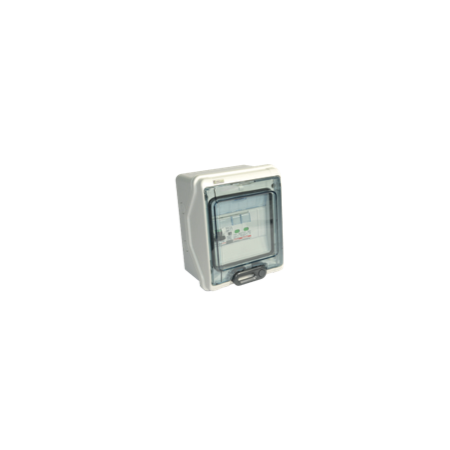

Quadro AC Monofase 6 kW con Sezionatore QIT6

Il SecSun QIT6 è il quadro di protezione in corrente alternata per impianti fotovoltaici monofase fino a 6 kWp con un inverter, nella versione dotata di sezionatore bipolare sottocarico. Prodotto in Italia da Contact Italia, arriva pre-cablato su carpenteria isolante IP65 in classe II.

Il sezionatore serve alle persone, non all'impianto

È la sola differenza rispetto alla versione Light, e riguarda la sicurezza di chi ci mette le mani. Il sezionatore bipolare sottocarico apre il circuito in alternata in modo visibile e lucchettabile, creando un punto di sezionamento certo fra rete e inverter. Il magnetotermico differenziale, che è l'unico organo di apertura presente sul QIT6L, non è concepito per essere usato come dispositivo di sezionamento per manutenzione: è una protezione, e come tale non garantisce la separazione richiesta prima di intervenire.

Le procedure di messa in sicurezza previste dalla CEI 11-27 e dalla EN 50110 si basano proprio su questo: aprire, verificare l'assenza di tensione, bloccare in posizione aperta. Senza un sezionatore lucchettabile, la messa in sicurezza va realizzata a monte, sul quadro generale, con tutto quello che comporta in termini di disagio per il resto dell'edificio.

Dove fa la differenza

Nei condomini, negli impianti aziendali, sulle coperture di strutture aperte al pubblico e ovunque possano intervenire operatori diversi in momenti diversi, il punto di sezionamento locale non è un accessorio ma una scelta di buona pratica. In una villetta unifamiliare, dove chi interviene è sempre la stessa ditta e il quadro generale è a due metri, la versione Light resta una scelta legittima.

Specifiche tecniche QIT6

Quando non serve il quadro di interfaccia

Vale la pena ripeterlo, perché è la voce che più spesso gonfia i preventivi senza motivo: la CEI 0-21 impone la protezione di interfaccia esterna, con relè SPI e test report, solo sopra gli 11,08 kW. Sotto quella soglia la protezione integrata nell'inverter è sufficiente e la connessione segue la procedura semplificata. Su un impianto monofase da 6 kW — che in Italia è anche il tetto massimo ammesso per la generazione monofase — quello che serve è la protezione del lato alternata, cioè questo quadro.

Domande frequenti

Posso usare il sezionatore per mettere in sicurezza l'impianto?

Sì, è esattamente la sua funzione. Il sezionatore bipolare sottocarico apre il circuito con carico inserito e resta bloccabile in posizione aperta con un lucchetto, secondo le procedure di lockout previste dalla CEI 11-27. Resta necessaria la verifica di assenza di tensione con strumento prima di operare, e va ricordato che il lato in continua dell'impianto resta comunque in tensione finché i moduli sono illuminati.

Che differenza c'è con il QIT6L?

Solo il sezionatore. Potenza, magnetotermico differenziale classe A, scaricatore classe II, carpenteria IP65 e dimensioni sono identici. Il QIT6L costa meno e occupa lo stesso spazio, ma non offre un punto di sezionamento locale.

Quale calibro del magnetotermico scegliere?

Va dimensionato sulla corrente di uscita massima dell'inverter, non sulla potenza dell'impianto. Un inverter monofase da 6 kW eroga circa 26 A a 230 V e richiede il calibro da 32 A; con un 4 kW, intorno ai 17-20 A, bastano i 20 o 25 A. Il dato esatto è sul datasheet dell'inverter alla voce corrente massima in uscita.

È compatibile con qualsiasi inverter monofase?

Sì. Il quadro protegge il circuito in alternata ed è indipendente dalla marca: SolaX, Huawei, SMA, Fronius, Solis, GoodWe, ZCS e gli altri sono tutti compatibili, purché la corrente nominale rientri nel calibro scelto.

Si può installare all'esterno?

Sì, il grado IP65 e la classe II lo consentono, e non serve mettere a terra l'involucro. Come per tutti i quadri, una posizione riparata dal sole diretto e dall'acqua stagnante allunga la vita dei componenti e rende più agevoli le verifiche periodiche.
