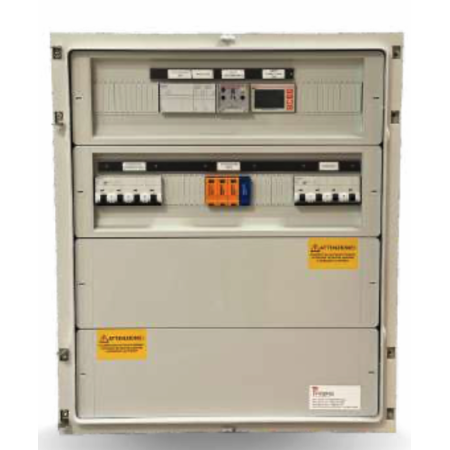

Quadro di Protezione AC Fotovoltaico Trifase QAC 56/70 kW
Quadro di interfaccia trifase da 56 a 70 kW, 125 A, conforme CEI 0-21: la taglia più grande della serie in bassa tensione. Relè SPI tarato e provato in fabbrica con test report SPI incluso.
Carpenteria IP66 classe II da 96 moduli DIN (540 × 640 × 240 mm). Verifica sul preventivo del distributore che il punto di connessione sia in BT: in media tensione serve una soluzione CEI 0-16.
Il quadro di interfaccia QAC 56/70 kW è la taglia più grande della serie in bassa tensione: 125 A, conforme CEI 0-21, con relè SPI tarato e test report incluso. È il quadro degli impianti industriali di taglia superiore, quelli in cui il fotovoltaico non integra il consumo aziendale ma ne copre la quota principale.
Settanta kilowatt in bassa tensione: verifica prima il preventivo
Un impianto da 70 kW eroga circa 101 A per fase a 400 V. La protezione da 125 A copre questo valore, ma il vero punto da chiarire prima dell'acquisto è un altro: a questa potenza la connessione in bassa tensione non è scontata. Molti distributori prescrivono la media tensione già sotto questa soglia, in funzione della capacità della rete locale e della potenza già disponibile sul POD.
Se il preventivo di connessione indica la media tensione, questo quadro non è utilizzabile: serve un quadro conforme CEI 0-16, con protezione generale a relè su interruttore MT e architettura completamente diversa. È l'errore d'acquisto più costoso in questa fascia di potenza, e si evita leggendo il preventivo del distributore prima di ordinare.
Specifiche tecniche QAC 56/70 kW
| Potenza impianto | Da 56 a 70 kW |
| Tipo di rete | Trifase 400 V, bassa tensione |
| Corrente nominale | 125 A |
| Corrente di esercizio a 70 kW | Circa 101 A per fase (valore calcolato) |
| Norma di riferimento | CEI 0-21 |
| Protezione di interfaccia | Relè SPI conforme CEI 0-21, tarato e provato in fabbrica |
| Carpenteria | Box IP66 classe II, 540 x 640 x 240 mm |
| Capacità | 96 moduli DIN |
| Documentazione | Schema unifilare, dichiarazione di conformità, test report SPI |
Nota sui dati: il produttore non pubblica le taglie di dettaglio dei singoli dispositivi per questa configurazione. Per il progetto esecutivo e il coordinamento delle protezioni richiedici lo schema unifilare prima dell'ordine.
Stessa carpenteria della taglia inferiore: cosa cambia dentro
Il box è identico a quello del modello 45/55 kW — 96 moduli, 540 x 640 x 240 mm, IP66 classe II — ma la differenza sta nei dispositivi installati: passare da 100 a 125 A significa interruttori e contattore di taglia superiore, che dissipano più calore nello stesso volume.
Ha una conseguenza pratica: a questa densità di potenza la posizione di installazione conta. Un quadro esposto al sole per l'intera giornata estiva può raggiungere all'interno temperature che riducono la portata effettiva dei dispositivi termici e accelerano l'invecchiamento del relè. Una parete a nord, un porticato o un locale tecnico ventilato non sono un dettaglio estetico ma una scelta di affidabilità.
Domande frequenti
Come capisco se mi serve la versione CEI 0-21 o CEI 0-16?
Lo determina il preventivo di connessione rilasciato dal distributore, che indica il livello di tensione del punto di connessione. Bassa tensione significa CEI 0-21 e quindi questo quadro; media tensione significa CEI 0-16 e una soluzione completamente diversa, con cabina di consegna e protezione generale su interruttore MT.
Posso collegare più inverter a questo quadro?
A questa taglia l'impianto è quasi sempre realizzato con più inverter in parallelo. La configurazione va definita in fase d'ordine: il numero di linee protette separatamente a valle del dispositivo di interfaccia dipende da quanti inverter e da come sono raggruppati nel progetto.
Il test report è sufficiente per il regolamento di esercizio?
È uno dei documenti richiesti, insieme allo schema unifilare, alla dichiarazione di conformità DM 37/08 dell'installatore e alla documentazione di certificazione degli inverter. Il test report copre specificamente la taratura del sistema di protezione di interfaccia.
Che tempi di consegna ha un quadro di questa taglia?
I quadri di interfaccia delle taglie superiori sono assemblati e tarati su commessa, non tenuti a stock nelle configurazioni particolari. Conviene richiedere conferma della disponibilità in fase di preventivo, così da allineare la consegna alle tempistiche della pratica di connessione.
Le dimensioni indicate sono quelle del box o dell'imballo?
Le misure in scheda tecnica (540 × 640 × 240 mm) sono quelle della carpenteria. Le dimensioni riportate per il calcolo della spedizione comprendono l'imballo di protezione e sono quindi superiori. Per il posizionamento in cantiere fai riferimento alle misure della carpenteria.
