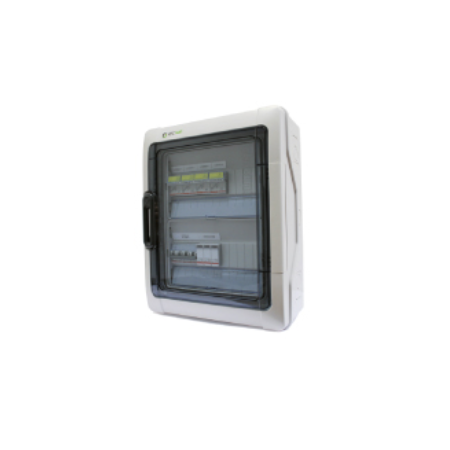

Quadro di campo fotovoltaico 5 stringhe 1000V IP65 SecSun QCM5105L
Quadro di campo fotovoltaico SecSun QCM5105L per la protezione lato corrente continua di impianti FV fino a 5 stringhe a 1000 VDC. Integra in un unico contenitore fusibili di stringa, sezionamento indipendente e scaricatori di sovratensione (SPD).
Carpenteria in PVC da parete con grado di protezione IP65: versione LIGHT compatta, adatta anche all'installazione da esterno.
Il quadro di campo QCM5105L di SecSun è la soluzione compatta per proteggere il lato corrente continua (DC) di un impianto fotovoltaico con un massimo di 5 stringhe a 1000 VDC. Raccoglie in un unico quadro tutte le protezioni richieste tra i moduli e l'inverter: fusibili di stringa, sezionamento indipendente e scaricatori di sovratensione. Appartiene alla linea LIGHT, pensata per impianti residenziali e commerciali di piccola e media taglia.
Perché serve un quadro di campo DC?
Tra i pannelli fotovoltaici e l'inverter la tensione continua può raggiungere gli 800-1000 V: un guasto o una sovratensione su questo tratto va isolato e scaricato prima che raggiunga l'inverter o l'impianto. Le norme di progettazione degli impianti FV (CEI 82-25 e CEI EN IEC 62548) richiedono la protezione delle stringhe lato DC con fusibili dedicati, un dispositivo di sezionamento e scaricatori di sovratensione. Il quadro di campo assolve tutte e tre le funzioni in un unico contenitore.
Specifiche tecniche QCM5105L
| Tipologia | Quadro di campo DC (string combiner box) linea LIGHT |
| Numero di stringhe | 5 stringhe indipendenti |
| Tensione massima DC | 1000 VDC |
| Protezione dai cortocircuiti | 5 portafusibili bipolari (2P) con fusibili 16 A - 1000 VDC |
| Sezionamento | 5 interruttori sezionatori 16 A - 1000 VDC (uno per stringa) |
| Protezione da sovratensioni | 5 scaricatori di sovratensione (SPD) 1000 VDC |
| Carpenteria | Contenitore in PVC (materiale termoplastico) da parete |
| Grado di protezione | IP65 (adatto all'installazione da esterno) |
| Peso | circa 3 kg |
Protezioni integrate, una per ogni stringa
La caratteristica distintiva del QCM5105L è che ogni stringa dispone della propria terna di protezioni: portafusibile bipolare, sezionatore e scaricatore. Questo permette di sezionare e mettere in sicurezza una singola stringa — per manutenzione, verifica o sostituzione dei moduli — senza spegnere l'intero campo fotovoltaico. I fusibili 16 A proteggono ciascuna stringa dalle correnti inverse; gli scaricatori SPD scaricano a terra le sovratensioni di origine atmosferica indiretta, salvaguardando inverter e moduli.
Dove si installa
Il quadro va posizionato tra i moduli e l'inverter, il più vicino possibile al generatore fotovoltaico. Grazie al grado IP65 e alla carpenteria in PVC può essere montato a parete anche in ambiente esterno. È indicato per impianti fino a 5 stringhe: impianti residenziali di taglia medio-grande e piccoli impianti commerciali.
Cosa è incluso nella fornitura
- Quadro assemblato e cablato con 5 portafusibili 2P e fusibili 16 A - 1000 VDC
- 5 interruttori sezionatori 16 A - 1000 VDC
- 5 scaricatori di sovratensione (SPD) 1000 VDC
- Contenitore in PVC IP65 per installazione a parete
Domande frequenti
Quante stringhe posso collegare al QCM5105L?
Fino a 5 stringhe fotovoltaiche indipendenti, ciascuna con il proprio fusibile, sezionatore e scaricatore. Ogni ingresso lavora fino a 1000 VDC.
Posso sezionare una sola stringa senza spegnere l'impianto?
Sì. Ogni stringa ha un proprio interruttore sezionatore, quindi puoi isolare e mettere in sicurezza una singola stringa per manutenzione o verifica lasciando in produzione le altre quattro.
A cosa servono gli scaricatori di sovratensione (SPD)?
Gli SPD proteggono l'impianto dalle sovratensioni transitorie, tipicamente di origine atmosferica indiretta come i fulmini nelle vicinanze. Scaricano a terra il picco di tensione prima che danneggi inverter e moduli.
Qual è la differenza tra la versione LIGHT e quella PRO?
La linea LIGHT offre le protezioni essenziali di stringa (fusibili, sezionamento e SPD) in un contenitore compatto ed economico, adatto agli impianti di piccola e media taglia. Le versioni PRO aggiungono componenti e opzioni pensati per impianti più grandi o con requisiti di supervisione.
Il quadro è adatto all'installazione all'esterno?
Sì. La carpenteria è in PVC con grado di protezione IP65, quindi resiste a polvere e getti d'acqua e può essere installata a parete anche in ambiente esterno.
