Kit 3 CT Trasformatori Corrente SolaX X3 Trifase

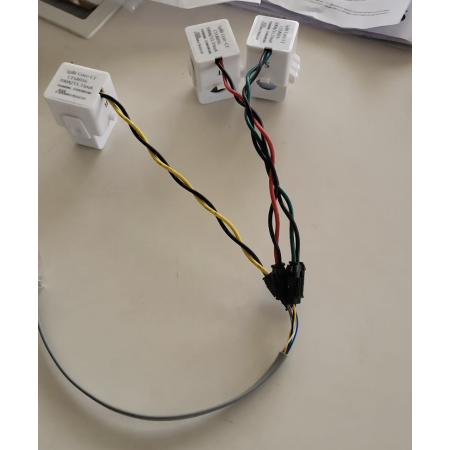

Il TA X3 Solax è il kit di trasformatori di corrente (CT) ufficiale per gli inverter trifase X3-Hybrid G4. Comprende tre CT CTSA016 da 100 A / 33,33 mA, uno per fase, e fornisce all'inverter la misura necessaria a limitare l'immissione in rete e a gestire l'autoconsumo sul consumo reale.

Su una rete trifase un solo CT non basta

È la ragione per cui il kit ne contiene tre e non uno. I carichi di un'utenza trifase non sono distribuiti in modo uniforme fra L1, L2 e L3: una pompa di calore monofase, un forno o una wallbox monofase caricano una sola fase, e le altre due possono trovarsi in condizioni completamente diverse nello stesso istante. Misurando una sola fase e moltiplicando per tre si otterrebbe un valore privo di senso, con l'inverter che limita quando non serve o immette quando dovrebbe fermarsi.

Con i tre CT installati l'inverter conosce lo squilibrio reale e regola la potenza di conseguenza, fase per fase.

CT o smart meter: come si sceglie

• Il kit CT (questo prodotto) si aggancia a pinza sulle tre fasi: nessuna interruzione dei conduttori, nessuna alimentazione propria, nessuna configurazione Modbus. È la soluzione più rapida e la scelta abituale nel residenziale trifase.
• Lo smart meter trifase (DTSU666-D o DTSU666-CT) misura in modo bidirezionale tensione, corrente, potenza ed energia su ogni fase, ha un display e comunica in RS485. Conviene sugli impianti commerciali, dove serve tracciabilità energetica, e quando il quadro è distante dall'inverter.

Specifiche tecniche TA X3 Solax

Fase giusta, verso giusto: i due errori che si pagano

I CT vanno installati sui conduttori L1, L2 e L3 fra il contatore del distributore e il quadro generale, con la freccia di direzione orientata verso il carico. Su un impianto trifase gli errori possibili sono due, e sono i più comuni in assoluto:

• una pinza montata al contrario: quella fase viene letta con segno invertito e la regolazione dell'inverter diventa incoerente
• i cavi scambiati fra le fasi: ogni CT deve essere collegato all'ingresso corrispondente alla propria fase, altrimenti l'inverter attribuisce i consumi alla fase sbagliata

In entrambi i casi il sintomo che arriva al cliente è un impianto che "si comporta in modo strano", quando il problema è solo di cablaggio. L'intervento riguarda la linea principale e va eseguito da un installatore qualificato secondo il DM 37/2008.

Domande frequenti

Quanti CT contiene il kit?

Tre, uno per fase, modello CTSA016 da 100 A / 33,33 mA. Non serve acquistarne altri: il kit è completo per un inverter X3-Hybrid G4.

Va bene su tutti gli inverter trifase SolaX?

No. È progettato per l'X3-Hybrid G4, che dispone della porta CT dedicata. Sugli inverter trifase privi di quella porta — per esempio le serie X3-MIC e X3-PRO — la misura si realizza con lo smart meter trifase DTSU666. Per gli inverter monofase X1-Hybrid G4 serve invece il CT singolo TA X1.

Abilita la zero immissione su tutte e tre le fasi?

Sì. Con i tre CT installati e configurati, l'inverter monitora contemporaneamente le tre fasi e regola la propria potenza per rispettare il limite impostato, incluso lo zero. È il presupposto per la limitazione dell'immissione quando il distributore la prescrive.

Posso usare CT e smart meter insieme sullo stesso inverter?

Per la misura al punto di scambio si usa l'uno oppure l'altro, non entrambi. Nei sistemi con un ibrido affiancato a un inverter di stringa di altra marca può servire una configurazione con due strumenti di misura distinti: in quel caso va verificata sul manuale SolaX, perché la soluzione dipende dal modello e dalla versione firmware.

Quanto può essere distante il quadro dall'inverter?

I CT arrivano con il proprio cavo. Su tratte lunghe la prolunga va valutata con attenzione: il segnale è di poche decine di milliampere ed è sensibile a disturbi e cadute, per di più moltiplicato per tre linee. Quando la distanza è importante, lo smart meter con collegamento RS485 è la soluzione più affidabile.
