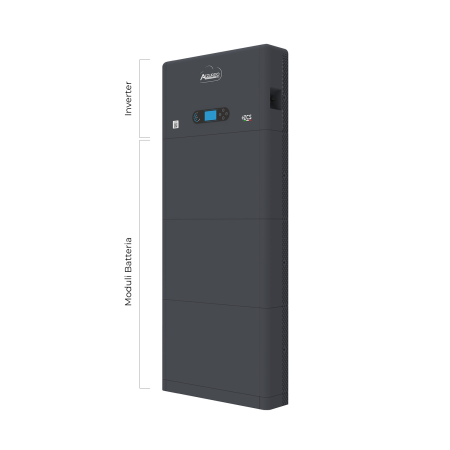

Inverter Ibrido ZCS Azzurro HYD 3000 ZP1 Monofase
Inverter ibrido monofase da 3 kW della serie Easy Power ZP1 di ZCS Azzurro, con PCU integrata per la gestione delle batterie e funzionamento in isola. Lavora con batterie HV ZBT 5K a 400 V, da 5,1 a 20,4 kWh. Potenza di carica e scarica pari alla nominale (3.000 W), 2 MPPT, EPS con commutazione sotto i 10 ms, protezione di interfaccia e sezionatore DC integrati. IP65, 10 anni di garanzia.
L'Azzurro 1PH HYD 3000 ZP1 è l'inverter ibrido monofase della serie Easy Power di ZCS Azzurro (Zucchetti Centro Sistemi): un unico apparecchio che gestisce fotovoltaico, accumulo e rete, con PCU integrata per il controllo delle batterie e funzionamento in isola in caso di black-out. È la taglia d'ingresso della serie, quella che si abbina alle utenze domestiche da 3 kW.
Batterie ad alta tensione, e solo ZBT
La serie ZP1 lavora esclusivamente con le batterie HV ZBT 5K a 400 V nominali (campo ammesso 300-435 V), gestite dal BMS integrato nell'inverter. Si parte da un modulo e si arriva a quattro, cioè da 5,1 a 20,4 kWh. È un vincolo di ecosistema da mettere in conto: non si possono usare batterie a 48 V di altri produttori, e la scelta dell'accumulo va fatta contestualmente a quella dell'inverter.
Il dato che conta più della capacità è però un altro: la potenza di carica e scarica coincide con la potenza nominale in uscita, cioè 3.000 W. Non c'è quindi lo scalino che si trova su altre piattaforme, dove l'inverter è più grande di quanto la batteria riesca a erogare: qui il sistema è bilanciato, e in isola la batteria non è il collo di bottiglia.
La protezione di interfaccia è già dentro
Il datasheet dichiara la protezione di interfaccia interna, e con 3 kW si resta ampiamente sotto la soglia degli 11,08 kW che la CEI 0-21 fissa per la procedura semplificata. Tradotto: niente quadro di interfaccia esterno con relè SPI tarato, dispositivo di interfaccia e test report. Sono diverse centinaia di euro che non entrano nel preventivo. Anche il sezionatore DC è integrato, quindi non serve nemmeno il sezionatore separato lato continua.
Sovradimensionamento e ingressi
La potenza DC tipica è di 4.500 W su 3.000 W nominali in uscita, cioè il 150%: si può installare un campo fotovoltaico sensibilmente più grande della targa dell'inverter, il che su un contatore domestico da 3 kW è esattamente ciò che serve per allargare la produzione su mattine e sere. I 2 MPPT indipendenti, con una stringa ciascuno e 16 A di corrente massima, permettono di gestire separatamente due falde con orientamento diverso.
Sul fronte pratico: EPS con tempo di commutazione inferiore a 10 ms, IP65, rumorosità sotto i 25 dB a un metro con raffreddamento a convezione naturale, display LCD a bordo oltre all'app, e 10 anni di garanzia.
Specifiche tecniche 1PH HYD 3000 ZP1
| Potenza nominale CA | 3.000 W (massima 3.300 VA) |
| Corrente massima CA | 15 A |
| Connessione | Monofase L/N/PE, 220-230-240 V, 180-276 V |
| Potenza DC tipica | 4.500 W |
| MPPT / stringhe per MPPT | 2 indipendenti / 1 |
| Tensione massima di ingresso | 550 V (attivazione 100 V, nominale 360 V) |
| Intervallo MPPT | 85 - 520 V (pieno carico 140 - 500 V) |
| Corrente massima per MPPT | 16 A (assoluta 22,5 A) |
| Batterie compatibili | HV ZBT 5K, 400 V nominali (300 - 435 V) |
| Numero e capacità batterie | 1 - 4 moduli, 5,1 - 20,4 kWh |
| Potenza max di carica / scarica | 3.000 W |
| Profondità di scarica | 0 - 90% programmabile |
| Uscita EPS | 3.000 VA, 13 A, 230 V, commutazione sotto i 10 ms |
| Efficienza massima | 97,7% (EURO 97,0%, MPPT oltre il 99,9%) |
| Protezione di interfaccia interna | Sì |
| Sezionatore DC | Integrato |
| Altre protezioni | Anti islanding, RCMU, ground fault, inversione polarità DC, MOV tipo 3 |
| Comunicazione | RS485, USB, CAN 2.0, Bluetooth; Wi-Fi / 4G / Ethernet opzionali |
| Temperatura di esercizio | -10 / +60 °C (derating oltre 45 °C) |
| Grado di protezione | IP65, rumorosità sotto i 25 dB a 1 m |
| Dimensioni (A x L x P) e peso | 470 x 787 x 170 mm, 23,5 kg |
| Garanzia | 10 anni |
Domande frequenti
Posso usare batterie di altre marche?
No. La serie ZP1 è progettata per le batterie ad alta tensione HV ZBT 5K, con tensione nominale di 400 V e campo ammesso fra 300 e 435 V, gestite dal BMS integrato nell'inverter. Le batterie al litio a 48 V non sono compatibili: per quelle esiste la serie ZSS HP, che è un prodotto diverso. La scelta dell'accumulo va quindi fatta insieme a quella dell'inverter.
Quanta potenza ho davvero durante un black-out?
L'uscita EPS eroga fino a 3.000 VA a 230 V, con 13 A di corrente e commutazione sotto i 10 ms. Il costruttore precisa però che la potenza effettivamente disponibile dipende dal numero e dal tipo di batterie installate e dallo stato del sistema, cioè dalla capacità residua e dalla temperatura. Con una sola batteria quasi scarica, o a temperature basse, la potenza reale è inferiore al valore di targa.
Serve il quadro di interfaccia esterno per la pratica di connessione?
No. L'inverter dichiara la protezione di interfaccia interna e con 3 kW si è ben sotto la soglia degli 11,08 kW oltre la quale la CEI 0-21 richiede il quadro esterno con relè SPI, dispositivo di interfaccia e test report. Per la pratica con il distributore è sufficiente la dichiarazione del costruttore, che ZCS Azzurro pubblica sul proprio sito insieme ai certificati di conformità.
Quanti kWp di moduli posso collegare?
La potenza DC tipica indicata dal costruttore è di 4.500 W, cioè il 150% della potenza nominale in uscita, e non rappresenta un limite assoluto. La configurazione va verificata con il configuratore online di ZCS Azzurro, che tiene conto di modulo, numero di stringhe e condizioni del sito. I due MPPT accettano una stringa ciascuno, con 16 A di corrente massima per ingresso.
Che differenza c'è fra la serie ZP1 e la serie ZSS HP?
Sono due piattaforme diverse. La ZP1 Easy Power lavora con batterie ad alta tensione HV ZBT a 400 V, ha 16 A per MPPT, tensione massima di ingresso 550 V e 10 anni di garanzia. La ZSS HP lavora invece con batterie al litio a 48 V, ha 13 A per MPPT, 600 V di tensione massima, un campo di temperatura più ampio fino a -30 °C e una garanzia base di 5 anni previa registrazione, estendibile a pagamento.
