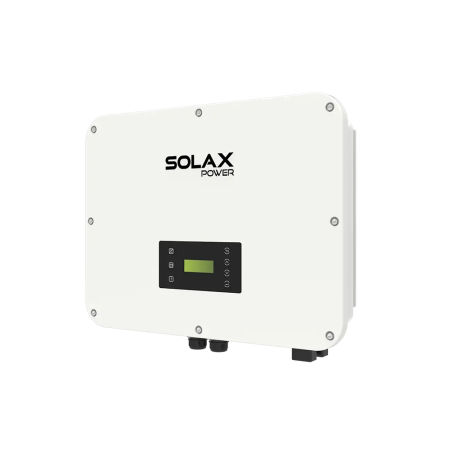

Inverter Ibrido SolaX X3-ULT-30K Trifase 30 kW
Il SolaX X3-ULT-30K è il vertice della serie X3-ULTRA: un inverter ibrido trifase da 30 kW con 3 MPPT da 36 A, fino a 60 kWp di campo FV, batteria ad alta tensione 120-800 V con 60 A di carica e scarica e uscita EPS trifase da 30 kVA con commutazione sotto i 10 ms. Parallelabile fino a 10 unità in rete e in isola. IP66, certificato CEI 0-21.
L'inverter ibrido SolaX X3-ULT-30K è il modello di vertice della serie X3-ULTRA: un inverter ibrido trifase da 30 kW per impianti commerciali e industriali con accumulo ad alta tensione, backup trifase e possibilità di parallelo fino a 10 unità, sia in rete che in isola.
I 60 kWp dichiarati non sempre entrano davvero
Il datasheet indica 60 kWp di campo fotovoltaico raccomandato, il 200% della potenza nominale. Il limite pratico però non è la potenza ma la tensione: la tensione massima di ingresso è 1000 V e le stringhe disponibili sono sei, due per ciascuno dei tre MPPT. Per arrivare a 60 kWp servirebbero stringhe da una ventina di moduli, e la tensione a vuoto alla minima temperatura di progetto, che su un modulo cresce di oltre il 10% rispetto al valore a 25 °C, arriva pericolosamente vicina al limite. Nella maggior parte dei progetti italiani il campo effettivamente installabile si ferma qualche kWp sotto il valore di catalogo. Il calcolo della Voc alla temperatura minima va fatto prima di chiudere lo schema di stringa, non dopo.
Specifiche tecniche SolaX X3-ULT-30K
| Potenza nominale AC | 30 kVA trifase 3/N/PE 230/400 V |
| Potenza apparente massima | 30 kVA (nessun margine di sovraccarico) |
| Corrente di uscita nominale / massima | 43,5 A / 43,5 A |
| Potenza FV raccomandata | 60 kWp (sovradimensionamento 200%) |
| MPPT / stringhe per MPPT | 3 / 2 |
| Corrente massima per MPPT | 36 A (Isc 45 A) |
| Tensione FV massima / nominale | 1000 V / 600 V |
| Range di lavoro / avvio | 120-950 V / 200 V |
| Batteria | Litio 120-800 V, 60 A in carica e scarica (30 A x 2 ingressi) |
| Uscita EPS | 30 kVA trifase, picco 200% per 10 s, commutazione sotto i 10 ms |
| Efficienza massima / europea | 98,0% / 97,7% |
| Interruttore consigliato | 63 A lato rete, 63 A lato EPS |
| Grado di protezione | IP66 |
| Temperatura di esercizio | -35 / +60 °C (derating oltre 45 °C) |
| Parallelo | Fino a 10 unità in rete e in isola (microgrid e generatore) |
| Certificazioni di rete | CEI 0-21, EN 50549, VDE4105, G99, RD1699 |
| Dimensioni / peso | 696 x 526 x 240 mm / circa 47 kg |
Qui il 110% di sovraccarico non c'è
La serie X3-ULTRA è presentata con un sovraccarico AC fino al 110%, e in effetti il 15 kW arriva a 16,5 kVA e il 25 kW a 27,5 kVA. Il 30 kW no: la sua potenza apparente massima è 30 kVA, esattamente pari alla nominale, con corrente di uscita massima di 43,5 A identica alla nominale. Non è un limite grave, ma va saputo quando si confronta questa taglia con due unità da 15 kW che insieme offrirebbero 33 kVA di picco, 120 A di corrente di batteria invece di 60 e sei inseguitori MPPT invece di tre.
Fino a 300 kW in parallelo, anche in isola
La caratteristica che distingue la serie ULTRA dalla concorrenza è il parallelo fino a 10 unità, valido non solo in connessione a rete ma anche in funzionamento isolato. Dieci macchine da 30 kW formano un sistema da 300 kW capace di alimentare un'utenza industriale in assenza totale di rete, con funzione microgrid per alimentare in isola anche inverter di stringa già installati e possibilità di lavorare in appoggio a un generatore. È l'architettura tipica di magazzini refrigerati, impianti di lavorazione e strutture che non possono permettersi fermi produttivi.
Domande frequenti
Quanti moduli fotovoltaici posso collegare a un X3-ULT-30K?
Il valore raccomandato è 60 kWp, circa 133 moduli da 450 Wp su sei stringhe. Il vincolo reale è però la tensione massima di 1000 V: la lunghezza della stringa va calcolata sulla tensione a vuoto alla minima temperatura di progetto, e nella pratica il campo installabile risulta spesso inferiore al valore di catalogo.
L'X3-ULT-30K ha il sovraccarico AC del 110%?
No. È l'unica taglia della serie insieme al 19,9 kW in cui la potenza apparente massima coincide con la nominale: 30 kVA, corrente massima 43,5 A pari alla nominale. Le taglie da 15 e 25 kW dispongono invece del margine del 110%. Nel dimensionamento va considerata la potenza nominale, senza contare su un picco superiore.
Quanta potenza di carica ottengo sulla batteria?
Il limite è di 60 A complessivi, ripartiti su due ingressi da 30 A. La potenza dipende dalla tensione del banco: intorno ai 400 V si ottengono circa 24 kW, vicino ai 600 V si superano i 35 kW. Su una macchina da 30 kW un banco a tensione bassa limita sensibilmente la capacità di stoccare i picchi di produzione.
Quante unità posso mettere in parallelo e con quale beneficio?
Fino a 10, sia in rete che in isola, per un massimo di 300 kW. Oltre alla potenza, il parallelo moltiplica la corrente di batteria disponibile e il numero di MPPT, e introduce ridondanza: il guasto di una macchina non ferma l'impianto. La funzione microgrid consente inoltre di integrare inverter di stringa preesistenti nel funzionamento in isola.
Quali adempimenti normativi comporta un impianto da 30 kW?
Sopra gli 11,08 kW la CEI 0-21 richiede quadro di interfaccia con relè SPI, dispositivo di interfaccia esterno e test report. Sopra i 20 kW rientrano anche gli adempimenti di officina elettrica presso l'Agenzia delle Dogane, con contabilità dell'energia e dichiarazione annuale. Vanno verificati caso per caso con il proprio consulente in base alla configurazione dell'impianto e alla destinazione dell'energia.
