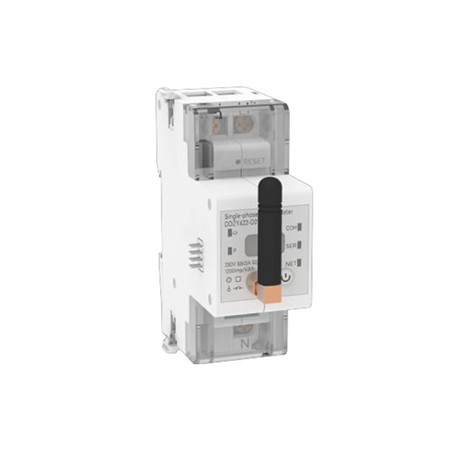

Contatore Energia Monofase ZCS Azzurro Wi-Fi 60 A

Lo ZCS Azzurro ZSM-METER-1PH-WIFI è il contatore di energia monofase dell'ecosistema Azzurro di Zucchetti Centro Sistemi: misura in modo bidirezionale quanto la casa preleva e quanto immette in rete, comunica con l'inverter via RS485 e con il portale di monitoraggio via Wi-Fi. Si monta su guida DIN da 35 mm e occupa poco più di un normale magnetotermico.

Senza contatore l'inverter produce, ma non decide

È il punto da cui parte tutto. Un inverter fotovoltaico, da solo, non sa quanta energia stia consumando l'abitazione in un dato istante: può solo convertire quello che arriva dai moduli. Il contatore al punto di consegna gli fornisce quel dato in tempo reale, e da lì diventano possibili tre cose che senza di esso non esistono:

• la gestione dell'accumulo sul consumo reale — caricare la batteria con il surplus e scaricarla quando serve davvero, invece di seguire una stima
• la limitazione dell'immissione in rete, quando il distributore la prescrive o quando si sceglie di azzerare la cessione
• il monitoraggio separato di produzione e consumo nel portale, che è l'unico modo per capire se l'impianto sta lavorando come dovrebbe

Su un impianto con batteria il contatore non è un accessorio: è un componente necessario al funzionamento del sistema.

Inserzione diretta fino a 60 A: nessun TA da montare

La linea attraversa fisicamente il contatore, che misura la corrente senza bisogno di trasformatori esterni: niente sensori da aprire attorno ai cavi, niente secondari da cablare, nessun errore di verso in fase di installazione. Il limite è di 60 A, pari a circa 13,2 kW su rete monofase — abbondante per qualunque utenza domestica italiana, dove il contratto tipico si ferma a 3, 4,5 o 6 kW. Sulla versione trifase della stessa famiglia il principio cambia: lì si usano sensori a nucleo apribile.

Specifiche tecniche ZSM-METER-1PH-WIFI

Wi-Fi verso il portale, RS485 verso l'inverter

I due canali fanno lavori diversi e conviene non confonderli. Il Wi-Fi porta i dati al server di monitoraggio, quindi all'app e al portale: serve alla visualizzazione. L'RS485 collega il contatore all'inverter ed è il canale su cui viaggiano le informazioni che governano la gestione dell'energia: quello va cablato, con cavo schermato e rispettando la polarità. Se il collegamento seriale non è corretto l'impianto continua a produrre ma non regola nulla, e il sintomo tipico è una batteria che si comporta in modo apparentemente casuale.

Domande frequenti

È obbligatorio se ho una batteria?

Di fatto sì. Nei sistemi di accumulo ZCS il contatore è il componente che calcola e registra prelievo e immissione: senza quel dato il sistema non sa quando caricare e quando scaricare. Anche su impianti senza batteria resta necessario per il monitoraggio dei consumi domestici e per la limitazione dell'immissione.

Che differenza c'è con la versione 2G?

Solo il canale verso il server. La versione Wi-Fi usa la rete di casa; la versione 2G ha una SIM con traffico incluso ed è la scelta obbligata dove il segnale Wi-Fi non arriva al quadro o dove non esiste una connessione fissa. I dati elettrici — 60 A, 13,2 kW, classe 1, RS485 — sono identici.

Va bene per un impianto trifase?

No, questa versione è esclusivamente monofase. Per le utenze trifase esiste il modello a tre fasi della stessa famiglia, che lavora con sensori di corrente a nucleo apribile e regge correnti molto più alte.

Posso installarlo da solo?

No. L'intervento riguarda la linea principale dell'abitazione, con la corrente che attraversa direttamente l'apparecchio: va eseguito da un installatore qualificato secondo il DM 37/2008, con la relativa dichiarazione di conformità. La configurazione successiva, invece, si fa in pochi minuti dal display e dall'app.

Serve un quadro particolare?

No, si monta su una normale guida DIN da 35 mm e occupa circa 110 mm di larghezza. Va però tenuto presente che l'apparecchio non ha un grado di protezione da esterno: deve stare dentro un quadro, e se il quadro è all'aperto la tenuta va garantita dalla carpenteria.
