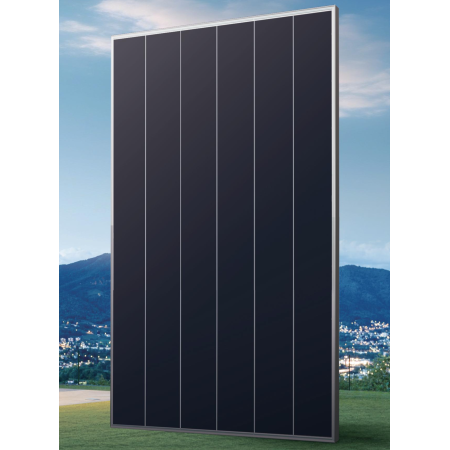

NR10R/54GDF 490W
Modulo GCL NR10R/54GDF 490W a tecnologia back contact di tipo N, doppio vetro bifacciale, con superficie frontale senza griglie né busbar e efficienza di circa il 24%.
108 celle (6 x 18), 1800 x 1134 x 30 mm, 24,8 kg, vetri da 2 mm ad alta trasparenza, scatola IP68 con 3 diodi, connettori MC4-EVO2. Garanzia 12 anni prodotto e 25 anni lineare.
Il pannello fotovoltaico GCL NR10R/54GDF 490W è un modulo back contact di tipo N in configurazione doppio vetro bifacciale. Tutti i contatti elettrici sono spostati sul retro della cella: il fronte è una superficie continua, senza griglie né busbar, con un'efficienza di modulo intorno al 24%, tra le più alte disponibili su un formato residenziale.
Che cosa cambia con la tecnologia back contact
Nei moduli tradizionali le sottili griglie metalliche sul fronte ombreggiano una porzione della cella. Spostandole sul retro, la tecnologia back contact recupera quella superficie: più potenza a parità di ingombro e un aspetto uniforme, molto apprezzato in ambito residenziale e negli interventi dove il tetto è a vista. Ci sono anche vantaggi funzionali: minori perdite da ombreggiamento parziale, rischio ridotto di hot spot e maggiore resistenza alle microfratture, perché non ci sono nastrini saldati sulla faccia esposta.
Specifiche tecniche GCL NR10R/54GDF 490W
| Potenza nominale | 490 Wp (serie 475-500 Wp) |
| Efficienza modulo | circa 24% (fino al 24,50% nella classe superiore) |
| Tecnologia cella | Back contact di tipo N, celle GPC |
| Numero di celle | 108 (6 x 18) |
| Struttura | Doppio vetro bifacciale |
| Vetri | Frontale e posteriore 2,0 mm ad alta trasparenza |
| Telaio | Lega di alluminio anodizzato |
| Scatola di giunzione | IP68 con 3 diodi di by-pass |
| Cavo | 4 mm2, lunghezza ±1200 mm |
| Connettori | GCL-01 / GCL-02 / MC4-EVO2 |
| Dimensioni / superficie | 1800 x 1134 x 30 mm - 2,04 m2 |
| Peso | 24,8 kg |
| Garanzie | 12 anni prodotto - 25 anni lineare sulla potenza |
| Certificazioni di sistema | ISO 9001, ISO 14001, ISO 45001 |
| Imballo | 36 moduli per pallet - 864 per container 40' HQ |
Quanti moduli servono e quanto producono
Con 12 moduli arrivi a 5,88 kWp occupando solo 24,5 m2: circa 1,5 m2 in meno rispetto alla stessa potenza realizzata con moduli da 460 Wp. Su falda a sud nel Centro Italia significa indicativamente 8.200-8.800 kWh all'anno. È il modulo da scegliere quando la falda utile è poca e serve spremere ogni metro quadro, o quando il committente tiene all'estetica del tetto.
Domande frequenti
Un modulo back contact si comporta meglio in ombra parziale?
Ha un comportamento più favorevole, ma non fa miracoli. Il layout dei contatti sul retro riduce le perdite localizzate e il rischio di hot spot quando un camino o un'antenna proiettano un'ombra su parte del modulo. Se l'ombreggiamento è sistematico e interessa più moduli, resta comunque consigliato affiancare ottimizzatori di potenza o un inverter con più MPPT.
Serve un inverter particolare per questo modulo?
No, si collega a un normale inverter di stringa fotovoltaico. Come per qualsiasi modulo, vanno verificate la finestra di tensione MPPT e la corrente massima per ingresso in funzione del numero di moduli in serie e della temperatura minima di progetto del sito.
Che cosa sono le celle GPC?
GPC (Graphical Precise-doping Contact) è la denominazione GCL della propria cella back contact di tipo N: il drogaggio viene definito con precisione grafica sul retro della cella, dove si trovano entrambe le polarità. È la famiglia tecnologica che permette al modulo di superare il 24% di efficienza mantenendo il fronte completamente libero.
Quanto vale davvero il lato posteriore bifacciale?
Dipende dalla superficie sotto il modulo. Su falda complanare con coppi scuri il contributo è dell'1-3%; su tetto piano con guaina chiara o ghiaia, e con almeno 15-20 cm di distacco, si arriva comunemente al 5-10%. Nelle installazioni a terra su prato o ghiaia chiara il guadagno può essere ancora superiore.
Il formato da 1800 mm crea problemi di posa?
È un formato intermedio: 4 cm più lungo di un modulo da 1762 mm e ancora ben lontano dai 2278 mm dei moduli commerciali. Resta movimentabile da due operatori (24,8 kg) e compatibile con i normali profilati in alluminio, ma se stai completando un campo esistente verifica sempre l'interasse dei morsetti prima di ordinare.
